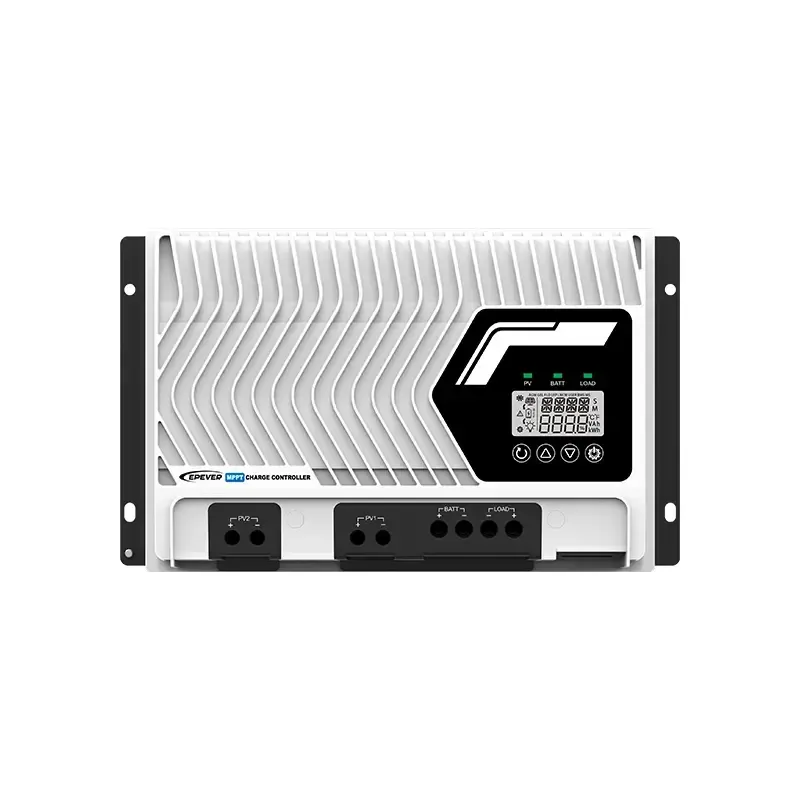

MPPT solárny regulátor EPEVER IT5420NC G3 200VDC 50A 12/24/48V

Elektrické parametre

• Menovité napätie batérie: 12/24/48 V DC alebo automatické
• Rozsah prevádzkového napätia ovládača: 8–62 V
• Typ batérie: AGM (predvolená) / Gélová / Zaplavená / Používateľská
• Typ lítiovej batérie: LiFePO4 / Li(NiCoMn)O2 / Používateľská
• Menovitý nabíjací / vybíjací prúd: 50 A
• Menovitý nabíjací výkon: 650 W / 12 V; 1 300 W / 24 V; 2 600 W / 48 V
• Max. nabíjací výkon: 650 W / 12 V; 1 300 W / 24 V; 2 600 W / 48 V
• Menovitý zaťažovací prúd: 50 A
• Max. Zaťažovací prúd: 50 A
• Max. napätie naprázdno FV: 200 V (najnižšia teplota) / 180 V (@ 25 °C)
• Prevádzkový rozsah napätia MPPT: [Napätie batérie plus 2 V a > 28 V] ~ 144 V (@ 25 °C)
• Účinnosť sledovania: > 99,5 %
• Max. účinnosť konverzie: 98,3 %
• Účinnosť pri plnom zaťažení: 97,1 %
• Koeficient teplotnej kompenzácie: -3 mV/°C/2 V (predvolené)
• Vlastná spotreba (povolená komunikácia): 98 mA/12 V; 60 mA/24 V; 46 mA/48 V
• Vlastná spotreba (vypnutá komunikácia): 48 mA/12 V; 25 mA/24 V; 14 mA/48 V
• Typ uzemnenia: Spoločné záporné uzemnenie
• Suchý kontakt (generátor oleja / rozvodná sieť): Menovitá hodnota: 5 A/30 V DC; Maximálna hodnota: 0,5 A/60 V DC
• Komunikačný port RS485: 5 V DC/200 mA (RJ45)

Mechanické parametre

• Rozmery (D × Š × V) (mm) IP43 (ovládač a biely kryt svoriek): 307 × 253 × 143
• Rozmery (D × Š × V) (mm) IP32 (iba ovládač): 307 × 202 × 134
• Montážne rozmery (D × Š) (mm): 295 × 130
• Veľkosť montážneho otvoru (mm): Φ7
• Pripojovací konektor: 6AWG/16 mm²
• Odporúčaný kábel: 6AWG/16 mm²
• Čistá hmotnosť (kg) IP43 (ovládač a biely kryt svoriek): 5,07
• Čistá hmotnosť (kg) IP32 (iba ovládač): 4,86

Parametre prostredia

• Prevádzkový teplotný rozsah: -25 °C až 60 °C (zníženie výkonu pri teplote vyššej ako 40 °C)
• Teplotný rozsah LCD: -20 °C až 70 °C
• Skladovací teplotný rozsah: -30 °C až 70 °C
• Relatívna vlhkosť: 5 % – 95 % (N.C.)
• Nadmorská výška: 5 000 m (zníženie výkonu > 2 000 m)
• Krytie: IP43 (ovládač a biely kryt svoriek); IP32 (iba ovládač)
• Stupeň znečistenia: PD2

Certifikácie

• Bezpečnosť: EN/IEC62109-1
• EMC: EN61000-6-1/EN61000-6-3
• FCC: 47 CFR časť 15, podčasť B
• ROHS: IEC62321-3-1
