Často kladené otázky - Solárne systémy

Obsah

Anchor #rozdiely-medzi-mono-a-polykrystalickymi-panelmi

Rozdiely medzi mono a polykryštalickými panelmi

Monokryštál

Monokryštalický znamená jednokryštalický. V prípade monokryštálu sa vo výrobe vytvorí jeden samostatný kryštál.

Rohy buniek sú skosené, tak že majú špeciálny dizajn a väčšiu transparentnosť svetla. Je najefektívnejší, odolný, zaberá menej miesta ale zväčša sú drahšie.

Polykryštál

Polykryštalický znamená viackryštalický. V prípade polykryštalického sa kremík najprv zahreje, následne naleje do formy a nakoniec schladí.

Štruktúrovanejší a v tvare štvorcov, cenovo dostupnejší, odolný a dostupný vo väčších hodnotách Watt.

Anchor #vlastnosti-fotovoltaickeho-panela

Vlastnosti fotovoltaického panela

1. Aké napätie mi dá 285Wp panel (od - do približne)

Napätie, ktoré bude vám môže tento panel dať pri bežnom fungovaní pri zapojenej záťaži je od 0 V do 31.7 V. Pozor však treba dať na hodnotu naprázdno 38.7 V. Napätie je závislé od intenzity slnečného žiarenia, teploty a zatienenia.

2. Aký prúd mi vie dať 285Wp panel (od - do približne)

Prúd, ktorý vám môže tento panel dať pri bežnom fungovaní pri zapojenej záťaži je od 0 A do 9 A. Skratový prúd môže byť až 9.42 A. Prúd je závislý od intenzity slnečného žiarenia, teploty a zatienenia.

3. Ako sa dajú panely pospájať, aké hrubé vodiče treba použiť

Panely môžu byť zapojené do série, aby sa dosiahlo vysoké prevádzkové napätie (Systémové napätie sa rovná súčtu napätia každého modulu.) alebo paralelne aby sa získali vysoké prevádzkové prúdy (Systémový prúd sa rovná súčtu prúdu každého reťazca modulov.)  Vodiče sa používajú s UV ochranou s koncovkami MC4 a väčšinou s priemerom 4mm2 alebo 6mm2.

4. Na čo treba brať ohľad, ak chceme pospájať viac panelov

Maximálny počet sériovo zapojených modulov závisí od konštrukcie systému, typu použitého meniča a podmienok prostredia. Je potrebné poznamenať, že moduly sa nesmú navzájom spájať, aby vytvorili napätie vyššie ako povolené systémové napätie. Počet modulov, ktoré môžu byť pripojené paralelne, nie je obmedzený.

Anchor #solarny-system-na-chatu

Solárny systém na chatu

Pre navrhnutie najoptimálnejšieho systému pre Vás, potrebujeme vedieť nasledovné údaje:

a) Budete solárny systém využívať len cez víkend alebo aj cez týždeň?
b) Jedná sa o celoročnú potrebu energie, alebo primárne jar až jeseň?
c) Aké zariadenia s akými výkonmi chcete napájať?
d) Na akú svetovú stranu je orientovaná strecha a aký je typ krytiny?
e) Približne v akej lokácií sa chata nachádza?
f) Aké je zariadenie s najvyšším výkonom, ktoré chcete napájať?

Kompletný návod "Ako si vybrať solárny panel na chatu"

Anchor #solarny-system-pre-domacnost

Solárny systém pre domácnosť

Pre navrhnutie najoptimálnejšieho systému pre Vás, potrebujeme vedieť nasledovné údaje:

a) Aká je spotreba elektrickej energie, ideálne v jednotlivých mesiacoch? (informácie nájdete na faktúre od dodávateľa energie).
b) Máte elektromer na hranici pozemku/verejne dostupný?
c) Aké spotrebiče Vám idú počas dňa, keď svieti Slnko, respektíve je niekto v domácnosti aj počas dňa?
d) Akým spôsobom vykurujete a ohrievate vodu?
e) Aký typ strechy a strešnú krytinu máte?
f)  Máte záujem o dotáciu? (maximálna výška 1500 € pri 11 paneloch)
g) Máte záujem o akumuláciu energie do batérií? (oveľa vyššie využitie energie, no investícia vyššia o min. 5 000 €)

Kompletný návod "Ako si vybrať solárny panel na rodinný dom"

Anchor #solarna-zostava-pre-karavan

Solárna zostava pre karavan

Pri karavanoch býva najväčší problém priestor na streche.
Vždy si treba dobre zmerať voľnú plochu na streche predtým ako sa rozhodnete pre nejakú zostavu.
Výber vhodného systému závisí od napájaných spotrebičov, počtu, výkonu a dĺžke používania.

Najčastejšie sa napájajú mobilné telefóny, chladničky, malá televízia a osvetlenie.
Neodporúčame napájať spotrebiče na ohrev ako kanvice alebo mikrovlnné rúry z toho dôvodu že sú to najväčší odoberatelia energie.

Panely sa na strechu lepia pomocou špeciálneho lepidla a vďaka tomu nie je nutné vŕtať diery do strechy.

Väčšina karavanov má 2 batérie. Jedna batérie je klasická štartovacia batéria a druhá batéria zásobuje energiou  vnútorný obvod. Tieto batérie vedia byť prepojené pomocou zariadenia Cyrix. Tento prístroj slúži tak, že keď sa auto naštartuje tak alternátor primárne dobíja štartovaciu batériu. Keď túto batériu dobije prepne sa na batériu v obvode a dobíja ju.

Najideálnejšie panely na karavan sú panely amorfné. Najideálnejšie sú z toho dôvodu že im až tak nevadí horizontálne umiestnenie a pri čiastočnom zatienení nestratia taký veľký výkon ako iné druhý panelov.
Nevýhodou je ich atypický rozmer 1257 x 977 x 35 mm.

Už vyskladané kompletné sady môžete nájsť v kategórií Karavan / auto sady

Kompletný návod "Ako si vybrať solárny panel pre karavan"
Anchor #mozem-spojit-dva-panely-roznych-vykonov-do-jedneho-regulatora

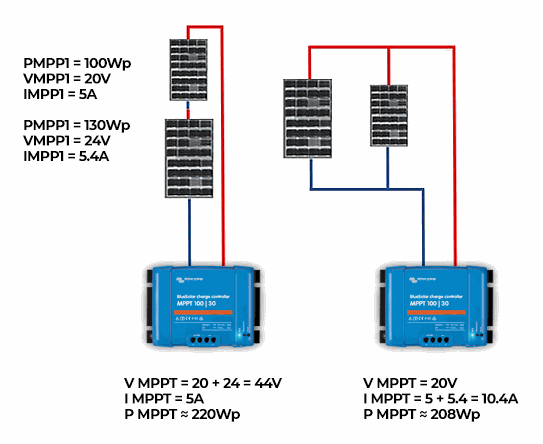

Môžem spojiť dva panely rôznych výkonov do jedného regulátora?

Pri spájaní dvoch panelov rôznych výkonov vždy prichádzate o nejakú časť potenciálneho výkonu.

  • Sériovo - Pri takomto spojení rôznych panelov sa spočítajú napätia oboch panelov, no prúd oboch sa prispôsobí tomu slabšiemu. Vhodné riešenie pri paneloch s rôznymi napätiami, no podobnými prúdmi.

  • Paralelne - V tomto prípade bude výsledný prúd súčtom prúdov oboch panelov. Zostava sa však napätím prispôsobí slabšiemu panelu.
    Vhodné riešenie pri paneloch s rôznymi prúdmi, no podobnými napätiami.


Anchor #mozem-pouzit-ostrovny-system-na-ohrev-vody--alebo-vzduchu

Môžem použiť ostrovný systém na ohrev vody, alebo vzduchu?

Vo všeobecnosti ohrev a fotovoltika nie sú priateľmi. Dôvodom je to, že v obdobiach keď najviac treba teplo je nedostatok slnečného žiarenia. Taktiež spojenie ohrevných telies s batériou nie je najšťastnejšie, keďže si vyžaduje vysoké prúdy a to príliš namáha batériu. V ostrovnom prípade ak chcete ohrievať vzduch sú rozumnejším riešením solárne panely na generáciu teplého vzduchu.
Anchor #mozem-baterie-v-ostrovnom-systeme-dobijat-centralou

Môžem batérie v ostrovnom systéme dobíjať centrálou?

Áno môžete a je to obľúbená voľba chatárov v zime. V takom prípade sú dve možnosti

  • Zapojenie nabíjačky batérií na centrálu a následné nabíjanie.

  • Použitie hybridného meniča v ostrovnom systéme, ktorý je schopný prijať na vstupe aj centrálu. Pri niektorých centrálach bez invertorového výstupu sa stáva, že hybridný menič neprijme takúto centrálu na vstupe z dôvodu ńekvalitnej charakteristiky napätia. V takomto prípade je možným riešením zaťaženie centrály vyšším výkonom (napríklad kanvicou). Napätie sa ustáli a následne hybridný menič rozpozná zariadenie. Ideálne je však používať kvalitné centrály s čistým sínusom.


Anchor #na-ake-fotovolticke-elektrarne-mozem-cerpat-dotaciu-na-slovensku

Na aké fotovoltické elektrárne môžem čerpať dotáciu na Slovensku?

Štátny program „Zelená domácnostiam“ podporuje výhradne fotovoltické elektrárne, ktoré sú na rodinných domoch (prípadne rozostavaných rodinných domoch) vo vlastníctve fyzických osôb. Pre viac informácií odporúčame podstránku "Dotácie"


Anchor #mate-elektricky-ohradnik-ale-nemate-fotovoltaicky-panel

Máte elektrický ohradník ale nemáte fotovoltaický panel?

Fotovoltaický panel na ohradníky sa vyberá hlavne podľa spotreby Vášho ohradníka.

Naše odporúčanie na panely je nasledovné:

  • Ak je spotreba ohradníka  40 - 100 mA (1J energia) odporúčame aspoň 20W panel.

  • Ak je spotreba ohradníka  40 - 140 mA (2,2J energia) odporúčame aspoň 30W panel.

  • Ak je spotreba ohradníka  80 - 240 mA ( 3,5J energia) odporúčame aspoň 100W panel.

  • Ak je spotreba ohradníka  140 - 320 mA ( 4J energia) odporúčame aspoň 100W panel.

  • Ak je spotreba ohradníka  100 - 420 mA ( 5J energia) odporúčame aspoň 175W panel.

Anchor #kedy-je-potrebny-dvoj-polovy-odpinac

Kedy je potrebný dvoj-pólový odpínač?

Od 250V DC alebo od 32 A vo fotovoltaickom systéme.

Anchor #sulfatacia-a-desulfator

Sulfatácia a desulfátor

Na základe mnohých zdrojov viac ako 80% všetkých olovených akumulátorov končí svoju životnosť kvôli sulfatácii. Dôvodom je proces kedy pri vybíjaní olovenej batérie dochádza k vzniku síranu olovnatého, ktorý sa usadzuje na elektródach batérie. Pokiaľ nedôjde po vybití batérie k jej okamžitému nabitiu začne síran olovnatý na elektródach kryštalizovať. Následne dochádza postupne k znižovaniu kapacity batérie.Kryštalizovaný síran olovnatý sa dá rozpustiť za pomoci desulfátora. Túto ľahká desulfatizácia tejto látky je potreba vykonávať pravidelne aspoň raz za 6 mesiacov. Po približne 6-10 kompletných cykloch nabitia-vybitia sa sírna vrstva preruší. Tým pádom je vhodné mať desulfátor k batérií napojený aspoň 3 až 4 týždne.
Anchor #preco-regulator-ukazuje-ze-pocas-nabijania-ma--bateria-100--ale-ked-panel-nedodava-energiu-tak-je-to-podstatne-nizsie

Prečo regulátor ukazuje že počas nabíjania má  batéria 100% ale keď panel nedodáva energiu tak je to podstatne nižšie?

Jedná sa o fyzikálny princíp. Keď regulátor dobíja batériu, tak do nej púšťa vyššie napätie ako je jej nominálne aby ju dokázal nabiť, z tohto dôvodu Vám ukazuje 100%. Nakoľko regulator určuje stav batérie na základe jej napätia. Aby ste zistili reálny stav batérie musíte ju nechať 3 hodiny v pokoji bez nabíjanie a bez záťaže.
Ak by ste chceli sledovať reálnu kapacitu batérie tak by ste na to potrebovali Sledovač stavu batérií

Anchor #ako-vybrat-vhodny-panel-a-regulator-pre-bateriu

Ako vybrať vhodný panel a regulátor pre batériu?

Všeobecne sa odporúča aby nabíjací prúd bol cca 10% z kapacity batérie.
Pri každom panely  je uvedená hodnota o prúde, ktorý dokáže generovať. Táto hodnota je pre nás dôležitá aj z pohľadu výberu regulátora.
Ak nám panel dáva cca 5,5 A (bežný maximálny prúd 100W panela) tak potrebujeme už regulátor 10A.
PWM regulátor len zníži napätie na ideálnu hodnotu (14,4V až 14,6V pri olovených batériach). V tom prípade by Vám pri 100W panely v ideálnych podmienkach tiekol do batérie prúd 5,5 A a 14,4V .
Táto hodnota prúdu je ideálna pre 55Ah batériu keďže berieme že nabíjací prúd by mal byť 10% z kapacity batérie.

Pri väčších batériach napríklad 130AH odporúčame už výber výkonnejšieho panela.
Napríklad 260W panel má približne 8,7 A v maximálnom bode výkonu.  Pri paneloch nad 100W odporúčame už MPPT regulátor.  Je to z toho dôvodu že regulátor MPPT na rozdiel od PWM nezmenší len výstupné napätie na to ideálne ale premení ho na vyšší prúd a tým je efektívnosť vyššia aj o 30%.

Každý MPPT regulátor obsahuje hodnotu maximálneho vstupného napätia (V), maximálneho povoleného inštalovaného výkonu (W) a nabíjacieho prúdu (A). Vždy si treba tieto informácie pozrieť aby ste vedeli že daný regulátor je vhodný pre Váš panel. Tieto hodnoty sú dané výrobcom a v žiadnom prípade ich netreba prekračovať.

Maximálne vstupné napätie (Voc) sa berie ako napätie naprázdno u panela. Túto hodnotu nájdete v technických parametroch každého panela.

Takže pri 150Ah batérií odporúčame 15A regulátor MPPT a 260+ W panel.

Anchor #je-mozne-vytvorit-viacfazovy-system-z-menicov-victron

Je možné vytvoriť viacfázový systém z meničov Victron?

Áno, pri použití viacerých identických meničov MultiPlus, alebo Quattro od značky Victron je možné vytvoriť dvoj, alebo trojfázové zapojenie.
Dôležité je myslieť na to, aby boli dané meniče rovnakého typu aj firmwareu.

Na komunikačné prepojenie jednotlivých meničov sa používa komunikačný sieťový kábel RJ45.

Nastavenie na viacfázový system je nutné vykonať v počítači pomocou program VE.Bus System Configurator. Na prepojenie meničov s počítačom slúži rozhranie MK3.

S nakonfigurovaním Vám radi pomôžeme.

Odporúčame aj dokumenty priamo od výrobcu
Anchor #aky-je-spravny-postup-pripajania-regulatora-nabijania

Aký je správny postup pripájania regulátora nabíjania?

Ako prvé je potrebné k regulátoru pripojiť batériu. Väčšina regulátorov umožňuje prácu v systémoch s 12 alebo 24V batériou s automatickou voľbou. Regulátor pri prvom zapnutí premeria batériu a sám si nastaví potrebné parametre pre nabíjanie a sledovanie batérie. Preto musia byť pri pripájaní batérie nabité, aby ich regulátor správne rozpoznal. Mohlo by sa totiž stať, že by regulátor vybitú 24V batériu identifikoval ako nabitú 12V batériu. Tiež je vhodné najskôr pripojiť káble k regulátoru, až potom k batérii. Nemusíte tak manipulovať s káblami pod napätím a zabránite tak náhodnému skratu pri pripájaní regulátora, kde sú väčšinou svorky veľmi blízko pri sebe.

Ako druhé sa potom pripoja fotovoltické panely. Tiež odporúčame najskôr do regulátora.
Ako posledné sa pripájajú prípadné spotrebiče na výstup regulátora.
Pri odpájaní sa postupuje v opačnom poradí.

Vždy si hlavne dávajte pozor na správnu polaritu! Prepólovanie väčšinou spôsobí zničenie zariadenia a nevzťahuje sa na to záruka.
Anchor #kam-ide-energia-z-panelov-ked-nie-su-pripojene-spotrebice-a-baterie-su-nabite--neprebijaju-sa-baterie

Kam ide energia z panelov keď nie sú pripojené spotrebiče a batérie sú nabité? Neprebíjajú sa batérie?

Batérie sa určite neprebíjajú. O to sa stará regulátor nabíjania, ktorý neustále sleduje ich napätie a prispôsobuje nabíjací prúd podľa nastavených parametrov. Preto je veľmi dôležité pri inštalácii správne nastavenie parametrov batérie na regulátore.

Fotovoltický panel vystavený slnečnému žiareniu generuje na svojich vývodoch jednosmerné napätie. Prúd ale tečie len po pripojení záťaže a jeho veľkosť závisí od veľkosti tejto záťaže. Ak napríklad pripojíte 10W žiarovku na 280W panel, bude panel vyrábať len tých 10W. Tých 280W je maximálny výkon ktorý je daný panel schopný vyrobiť.
Anchor #aky-je-rozdiel-medzi-nadstavenim-sealed-a-floodeed-na-regulatore

Aký je rozdiel medzi nadstavením Sealed a Floodeed na regulátore?

Základní rozdiel medzi týmito nadstaveniami je taký, že nadstavenie Sealed je pre bez-údržbové batérie a Flooded je pre údržbové batérie.
Údržbová batéria je taká, do ktorej potrebujete dolievať elektrolyt (destilovanú vodu).

Ako nadstavím takéto nadstavenie na regulátore?
Každý regulátor to má vo svojom návode na použite.
Poprípade na našej internetovej stránke je pod každým regulátorom manuál na použitie.
Anchor #vybijanie-baterii

Vybíjanie batérií

Pri väčšine batérií udávame počet cyklov pri vybití 50%. Všeobecne sa neodporúča vybíjať olovené batérie pod 50% ich kapacity. Je to z toho dôvodu pretože olovená batéria sa tým rýchlo opotrebuje a počet jej cyklov výrazne klesá.  Pri nabití na 100% má olovená batéria napätie približne 12,9 V. Pri 50% vybití napätie batérie klesne na približne 12,1 V. Pod túto hodnotu neodporúčame batériu vybíjať!
Anchor #rozdiel-medzi-asymetrickym-a-symetrickym-3-fazovym-menicom

Rozdiel medzi asymetrickým a symetrickým 3-fázovým meničom

Symetrické meniče sú všetky on-grid meniče. To že sú symetrické znamená že do každej fázy ide výkon rovnomerne, maximálne však 1/3 menovitého výkonu meniča. Asymetrické meniče sú 3-fázové hybridné meniče spolupracujúce s batériou. Tieto meniče rozdeľujú energiu do fáz tak, že každá fáza môže pracovať s iným výkonom, maximálne však 1/3 menovitého výkonu meniča.
