Sofistikovaný softvér

Pre integrovaný menič / nabíjačku existuje viac verzií softvéru, ktoré môžu byť použité na rôzne účely a nastavenia. Štandardne je od výrobcu použitý softvér rady 100, v ktorom sa EasySolar chová ako klasická UPS-pokiaľ je k dispozícii rozvodná sieť, využíva ju v plnom rozsahu a neuprednostňuje vyrobenú solárnu energiu. Pre sofistikované fungovanie popísané v tomto dokumente, teda maximálne využívanie solárnej energie a minimalizáciu odberov zo siete, je v EasySolaru nahradený pôvodný softvér špeciálnou verziou rady 400 s funkciou HUB-1.

Stručný opis integrácie EasySolaru

Pri štandardných rodinných domov je prítomná trojfázová prípojka. Jednotlivé fázy sú privedené do hlavného rozvádzača a na každú fázu sú zapojené vybrané jednofázové spotrebiče alebo okruhy. EasySolar sa jednoducho vsunie na jednu vybranú fázu pred vstup do hlavného rozvádzača. V hlavnom rozvádzači sa potom na daný zálohovaný okruh napoja vybrané spotrebiče, ktoré chceme napájať prednostne solárnou energiou. Po navýšení výkonovej kapacity je možno viac EasySolarov radiť paralelne. Zariadenie je koncipované ako jednofázové. V prípade potreby je možné z troch samostatných jednotiek vytvoriť aj trojfázový systém.

Výkonové charakteristiky a vlastnosti

EasySolar je schopný napájať spotrebiče výlučne len zo solárneho systému a / alebo batérie bez nutnosti využívať sieť až do všeobecného odberu spotrebičmi cca 2500 W. Odporúčame tak na EasySolar napájať spotrebiče bežne odoberajúce súhrnne maximálne 4000 W a len výnimočne a časovo obmedzene i viac. Ak je odber spotrebičmi ešte vyšší ako 4000 W a je súčasne k dispozícii rozvodná sieť, začne EasySolar využívať energiu rozvodnej siete, aby predišiel svojmu preťaženiu. Za tohto stavu sa snaží maximum energie odoberať z batérie a minimum aktuálne potrebnej energie z rozvodnej siete. Pripojenie siete je plynulé bez prerušenia napájania spotrebičov.

Pri odznení preťaženia je rozvodná sieť automaticky odpojená a energia sa odoberá opäť iba z batérie. Odpojenie od siete je plynulé bez prerušenia napájanie spotrebičov. Jedná sa o unikátnu funkciu GridAssist. Pokiaľ nie je pri vyšších odberoch ako 4000 W k dispozícii rozvodná sieť, môže dôjsť k nedeštruktívnemu preťaženiu meniča EasySolaru s prerušením dodávky napájania spotrebičov (nie je dostatočný výkon meniča).

V stave preťaženia má EasySolar snahu automaticky obnoviť napájanie spotrebičov. Ak preťaženie pretrváva, prejde menič EasySolaru do trvalého stavu zlyhania (nabíjanie batérie solárnym systémom ale ďalej funguje nezávisle na meniči). Odblokovanie a uvedenie do štandardného stavu vykonáme jednoduchým manuálnym vypnutím a zapnutím na čelnom paneli EasySolaru.

Zapojenie

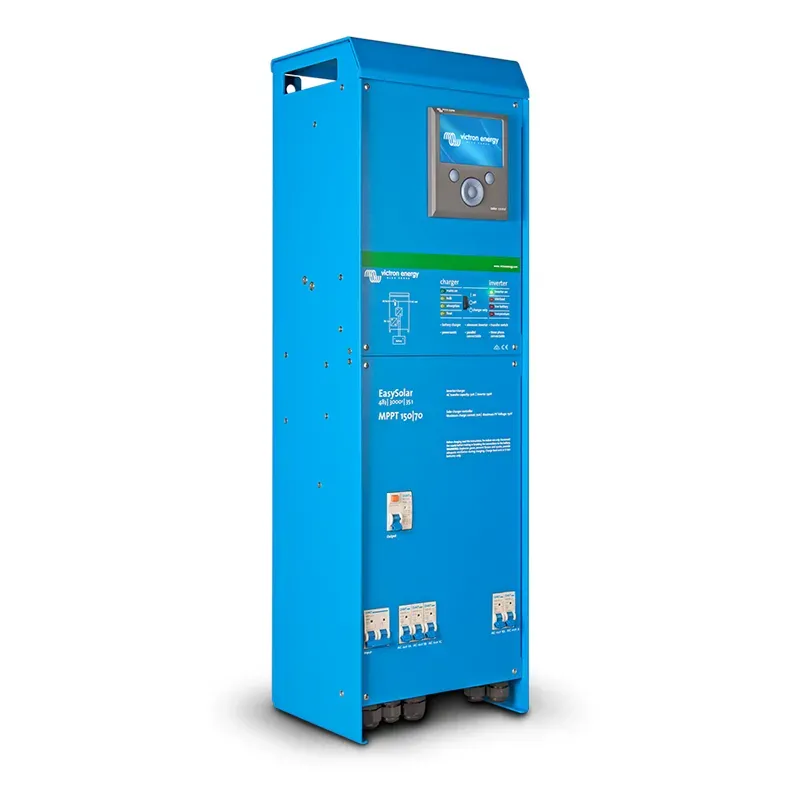

Celé zariadenie je jednoduché na montáž v štýle zapoj a funguj. Veľkou prednosťou EasySolaru je vnútorné káblové prepojenie meniča / nabíjačky a solárneho MPPT regulátora na spoločnú batériu v kombinácii s istením. To uľahčuje a zrýchľuje vlastnú montáž. Všetky hlavné prípoje sa realizujú v spodnej časti EasySolaru bez nutnosti jeho otvárania

Výhody DC systému

EasySolar nemožno funkčne kombinovať so štandardnými sieťovými elektrárňami vybavené sieťovými meničmi. EasySolar má tú výhodu, že proces nabíjania batérie sa celý realizuje v jednosmernom DC napätí (FV panely-MPPT solárny regulátor-batérie). Súčasne EasySolar využíva práve vyrobenú solárnu energiu k priamemu napájaniu pripojených spotrebičov prevodom z jednosmerného (DC) napätia na striedavú (AC) formu.

Práve vyrobená energia je tak priamo využívaná spotrebičmi aby musela byť najprv uložená do batérie. Tým sa ďalej obmedzujú energetické straty a opotrebovanie batérie. Oproti iným systémom sa sieťovými meničmi tu nie sú zbytočné straty prevodom energie na striedavú formu a zase späť na jednosmernú (batérie). Zbytočne tak systém neprichádza o energiu jej transformáciou.

Color Control GX - Vzdialené ovládanie kdekoľvek integrované v jednotke

Na veľkom a farebnom displeji sa prehľadne zobrazuje aktuálny prevádzkový stav vrátane hodnôt. Prehľadne vidíte aktuálny stav celého systému.

Na obrázku v galérii je ukážka prevádzkového stavu EasySolaru:
AC input - odoberaná energia z rozvodnej sústavy, ktorá je 0 W (bez odberu)
AC loads - neodoberaná energia spotrebiča, ktorý momentálne neodoberá žiadnu energiu (záporná hodnota je v rámci presnosti merania)
Ikona batérie vľavo dole - miera nabitia batérie 98%, odber 0 W a 0 A, aktuálne napätie batérie 25,8 V
Ikona solárneho MPPT regulátora vpravo dole - aktuálny výkon z FV poľa 191 W

Pomocou kábla, alebo prídavného wi-fi modulu (nie je súčasťou displeja) pripojíte Color Control GX k internetu a máte možnosť zadarmo plne sledovať váš systém kedykoľvek a kdekoľvek na svete cez VRM portál výrobcu Victron. Zhromažďujú sa tu dáta za posledných niekoľko mesiacov a vizualizujú sa do prehľadných grafov. Máte podrobné informácie o napätí, prúdu a výkonu. Viete, kedy bola pripojená rozvodná sieť a koľko energie bolo odobraté. Pre viac informácií môžete vyskúšať demo účet pre vzdialené sledovanie tu: vrm.victronenergy.com.

Vizualizácia solárnych ziskov a priebeh napätia (modrá krivka) a prúdu (oranžová krivka) na batériu za posledných 24 hodín
