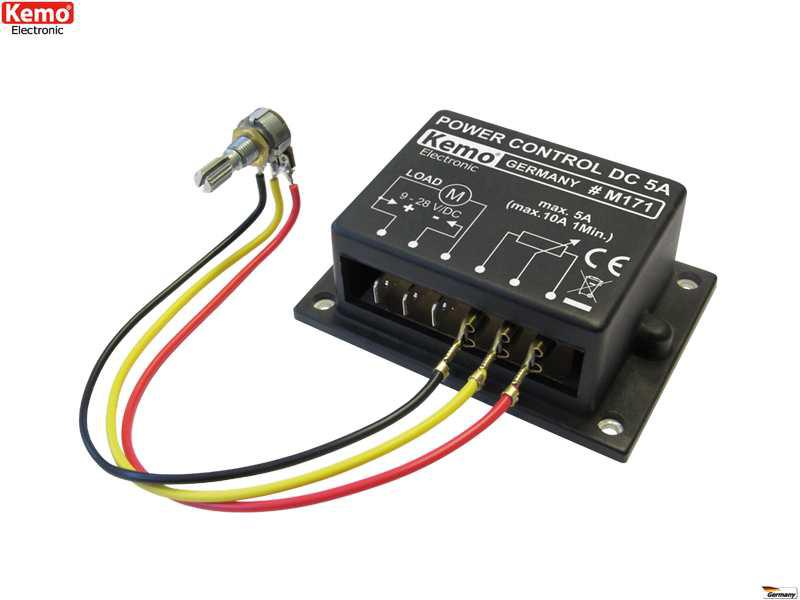

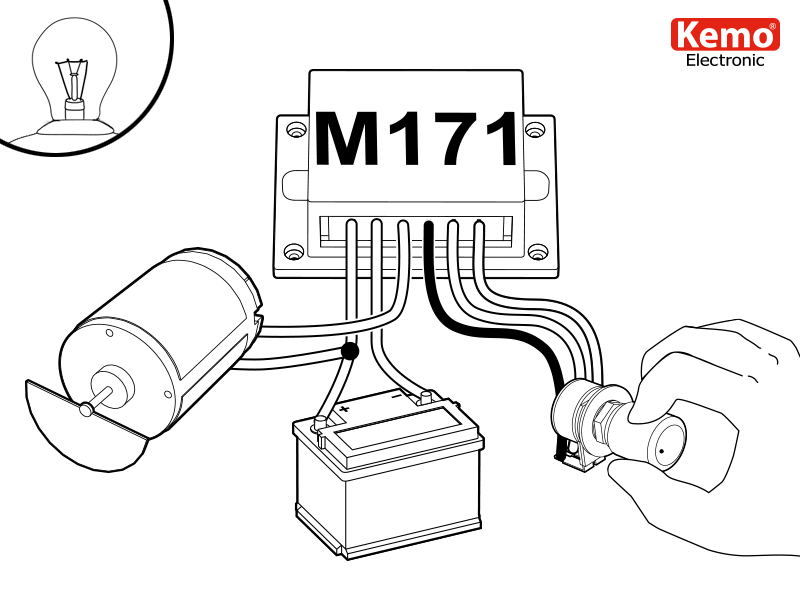

Potenciometer - PWM ovládanie výstupu Kemo M171 9-28V DC max.10A

PWM potenciometer - ovládanie výstupu 9-28V DC max.10A

Modul sa v závislosti od záťaže môže zahrievať. Preto jeho montáž musí byť realizovaná na suchom, dobre vetranom mieste. Pri záťaži viac ako 5 A (do max. 10 A) modul musí byť chladený pomocou metalického chladiča. To znamená, že sa použije plochý chladič, alebo väčší kus kovového materiálu (napr. kovový profil, kovová platňa), na ktorý sa modul priskrutkuje a to takých rozmerov, pri ktorých teplota chladiča pri max. záťaži (pripojená záťaž beží na plný výkon) nepresiahne hodnotu + 70 ° C.

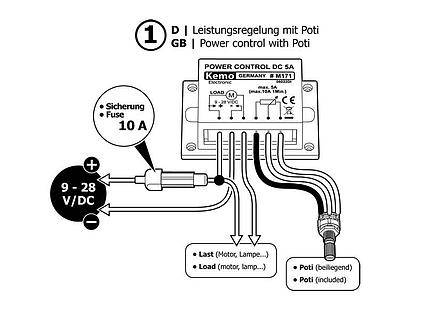

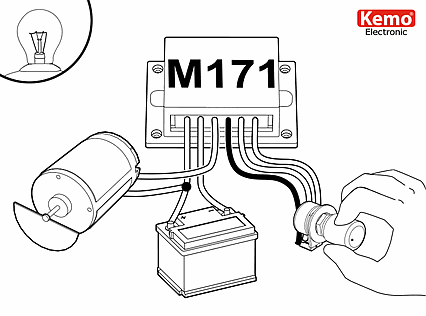

Pracovné napätie modulu musí byť medzi 9 - 28 V a musí zodpovedať pripojenej záťaži. Príklad: Pri použítí 12 voltového motora, pracovné napätie musí byť tiež 12 V.

Upozornenie: Maximálna dovolená záťaž modulu je 10 A. Dbajte bezpodmienečne pozor na to, aby ste nepripojili záťaž s väčším odberom prúdu! Motory, ktoré majú prúdový odber za prevádzky na úrovni napr. 8 A, pri zapnutí, alebo v stave blokácie majú odber> 20 A. To spôsobí zničenie modulu.

Parametre:

• Prevádzkové napätie: 9-28V DC
• Max. prúd: 5A alebo 10A ak je modul priskrutkovaný na chladiacu podložku
• Ovládací rozsah: od <5% do > 95%
• Ovládací režim: PWM s pulznou moduláciou s frekvenciou 10-20kHz
• Potenciometer: 4,7k lin
• Prípustné spotrebiče: motory, lampy, ohrievače, LED s ochrannými rezistormi
• Vlastná spotreba: do 10A
• Rozmery: 87 x 60 x 33
