Solárny ostrovný systém, solárny panel 40Wp, trakčná batéria 60Ah 12V bez meniča napätia

Ponúkame Vám, za veľmi výhodných podmienok, zakúpenie optimálne navrhnutého solárneho systému pre miesta bez elektrickej energie. Jedná sa o jeden z najčastejšie predávaných a používaných solárnych systémov našej ponuky. Odporúčame všetkým zákazníkom, ktorí nemajú špeciálne a neštandardné požiadavky.

Systém je navrhnutý pre víkednové chatky na horách alebo záhradách, počas týždňa sa nahromadí dostatok energie na dobitie 100Ah batérie.
Tento systém pracuje so systémovým napätím 12V.

  Výpočet energie pre víkendové využitie.

Solárny panel poskytuje za idálnych podmienok nabíjací prúd 2,17A za hodinu, počíta sa so 4 hodinami slnka denne v priemere v letnom období.

2,17A x 4hodiny = 8,68Ah za deň
za 5 dni počas týždňa sa nahromadí energie 5dní x 8,68Ah =  43,4Ah energie pripravenej na víkend
43,4Ah (pri 12V systéme) = 520 Wh energie na víkend

  POZOR: Trakčné batérie by sa pre zachovanie životnosti nemali vybíjať na viac ako polovicu svojej kapacity.
Preto ak zvolíme 60Ah batériu reálne počítame s využitelnou energiou na vybitie a dobitie 30Ah čo je 360Wh pri 12V.

Ak budete podla odporúčania využívať polovicu kapacity batérie 30Ah čo je 360Wh táto energia bude pre vás čakať na víkend kde ju môžete pohodlne využiť podľa vašich potrieb.

  Odporúčame: Kontrolovať stav nabitia batérie, podla indikátora na regulátore alebo podla merania napätia na svorkach batérie.
(100%​ nabita bateria - 12.70V, 80% nabitie 12,40V, 60% nabitie 12,20 V, 40% nabitie 11,9V, kriticke vybitie pod 20% - 11,7V.)
Batériu je potrebné merať v stave pokoja, zo solárneho článku nedochádza k nabíjaniu a taktiež nedochádza k odberu energie z batérie. Meranie v prípade že je do batérie energia dodávana alebo odoberaná je skreslené, preto treba batériu odizolovať a nechať batériu stabilizovať napatie aspoň 30minút.

  Koľko energie dokáže vyrobiť tento solárny systém?

Priemerná denná výroba energie

• v Januári cca 40 Wh / deň
• v Máji cca 139 Wh / deň
• v Júli cca 142 Wh / deň
• v Septembri cca 100 Wh / deň
• v Decembri cca 27 Wh / deň

Za celý rok dokáže systém vyrobiť cca 35 kWh.

  Modelová ukážka spotreby energie na víkendovej chatke

Led žiarovka výkon 5W x 4ks x 4 hodiny x 2 dni = 800Wh
Malý prenosný televízor 40W x 1ks x 3 hodiny = 120Wh
Malé prenosné rádio 15W x 4 hodniy x 2 dni =  120Wh
Nabíjanie smartphonu/tabletu 10W x 4 hodiny x 2 dni = 80Wh

Pri odhadnutej záťaže by ste počas víkendu minuli 400Wh

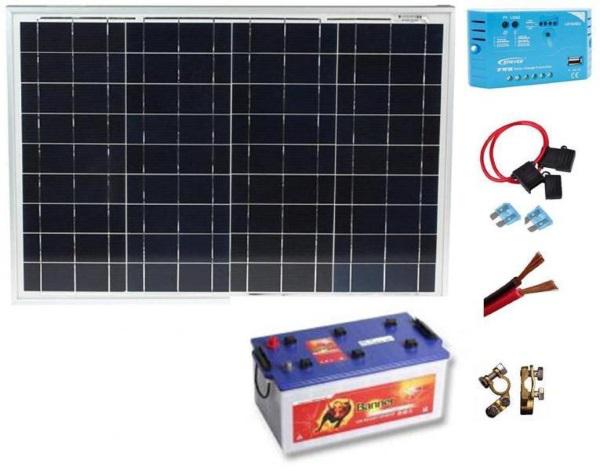

  Solárny systém obsahuje tieto komponenty:

• Solárny panel polykryštalický 40Wp MPPT 18V
• Regulátor nabíjania PWM EPsolar LS0512EU 12V 5A s USB
• Trakčná batéria Banner Energy Bull 95501 60Ah 12V
• HI 1,5/8D, Cu dutinka - čierna
• Mosadzne svorky na batérie sada 2ks
• Oko batérie 2,5mm KO 2,5/6 Cu
• 6x Kábel REPRO. 2x 2,5mm CCA čier-červ 1m
• 2x Autopoistka MIDI 5A 19x20mm
• 2x Puzdro autopoistkové MIDI s káblom 2,5mm x 30cm vodotesné

  Menič napätia 12V na 220V nie je súčasťou sady. Ak potrebujete menič napätia k dispozícii sú na doobjednanie tu: Menič napätia DC AC

5 metrov kábla (2,5mm flexi kábel lanko) naprepojenie solárneho panelu na regulátor nabíjania s pripojením na solárny panel, poistkové púzdro, predpríprava ukončnie dutinky (na miesta, kde bude kábel vystavený UV žiareniu, použite chráničku)

1 meter 2,5mm kábla na dopojenie do batérie z regulátora nabíjania spolu s  prípravou konce dutinky a pripojenie poistkového púzdra

Ak Vám akýkoľvek komponent solárneho systému svojimi parametrami nevyhovuje, radi jej vymeníme za inú alebo úplne vyberieme s vhodnou úpravou ceny. Pre túto úpravu nás prosím kontaktujte alebo skutočnosť uveďte do poznámky v objednávke.

Spolu so solárnym systémom dostanete podrobný návod s popisom jednotlivých komponentov a schému zapojenia celého solárneho systému.

  Solárny panel:

• Hmotnosť: 3,35kg
• Napätie v bode max.výkonu: 18,43V
• Prúd v bode max.výkonu: 2,17A
• Napätie na prázdno: 22,2V
• Skratový prúd: 2,32A
• Účinnosť solárneho panelu: 13,17%
• Rozmery: 669 x 455 x 28mm

  Elektronické ochrany:

• Ochrana proti preťaženiu záťaže
• Ochrana proti skratu
• Ochrana batérie proti úplnému vybitiu
• Ochrana batérie proti prepólovaniu

  ​Zapojenie regulátora

​

  Často kladené otázky:

Otázka: Aké typy batérií môžu byť použité s týmto systémom?
Odpoveď: olovené, gélové batérie a AGM batérie

Otázka: Môžu solárne panely prebiť mojej batériu?
Odpoveď: Regulátor nabíjania riadi nabíjanie batérií konštantne, prebíjanie nie je možné.

Otázka: Môžem si predĺžiť káble batérie?
Odpoveď: Rozšírenie káblov môže spôsobiť zníženie napätia.

Otázka: Ako môžem vyčistiť solárny panel?
Odpoveď: Odstráňte prach a nečistoty z povrchu panela mäkkou navlhčenou handričkou. Odporúča sa pravidelné odstráňovanie odolných nečistôt (vtáčí trus), ktoré môžu trvalo poškodiť povrch panela.

Odporúčame: Kontrolovať stav nabitia batérie, podla indikátora na regulátore alebo podla merania napätia na svorkach batérie.
(100%​ nabita bateria - 12.70V, 80% nabitie 12,40V, 60% nabitie 12,20 V, 40% nabitie 11,9V, kriticke vybitie pod 20% - 11,7V.)
Batériu je potrebné merať v stave pokoja, zo solárneho článku nedochádza k nabíjaniu a taktiež nedochádza k odberu energie z batérie. Meranie v prípade že je do batérie energia dodávana alebo odoberaná je skreslené, preto treba batériu odizolovať a nechať batériu stabilizovať napatie aspoň 30minút.
