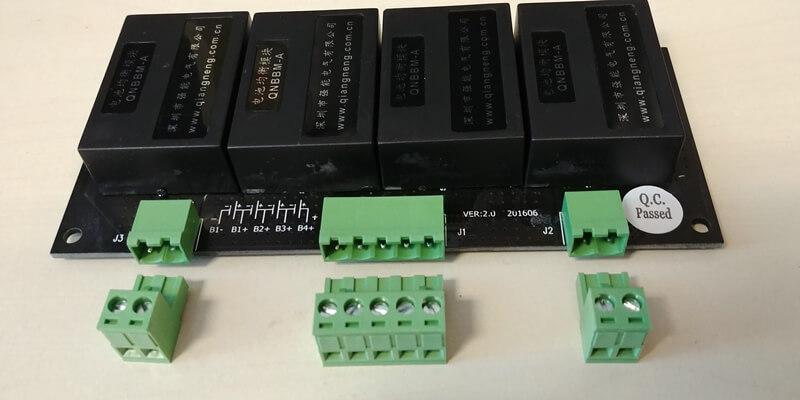

Batériový balancér GNE pre 4 článkov lítiových a olovených batérií

Balancovací systém s aktívnym vyrovnávaním energie medzi článkami. Články s najvyšším stavom nabitia odovzdávajú energiu najmenej nabitým článkom pomocou galvanicky oddelených DC / DC meničov.
Balancér sa pripája k článkom paralelne, neobmedzuje tak veľkosť nabíjacieho alebo vybíjacieho prúdu.

Upozornenie: Zariadenie neobsahuje žiadnu možnosť obmedzenia, kontroly, prerušenie funkcie alebo komunikácie.

Vhodné pre LiFePO4 a LiFeYPO4 batériové sady 12V (4 články 3,2V) s ľubovoľnou kapacitou. Je možné prepojenie aj viac balancovaných modulov navzájom. Pre vyššie kapacity článkov alebo pre vyššie nabíjacie a vybíjacie prúdy je vhodné kombinovať tieto balancéry s CellLoggermi alebo komplexnými BMS vrátane možnosti odpojenia nabíjania, vybíjania alebo komunikácie s meničmi.

Dôsledky rozdielnych nabíjacích stavov a nesprávneho nabíjania sú:

• Sulfácia batérie, ktorá sa nikdy správne nenabila (stratí kapacitu)
• Silná oxidácia a dehydratácia prebitej batérie

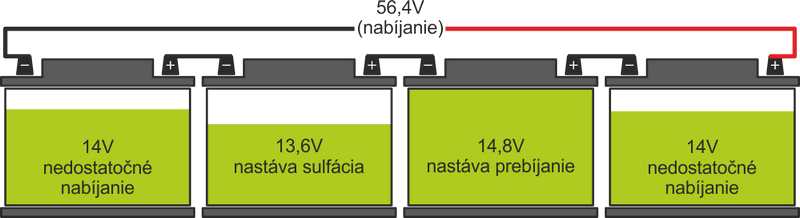

Príklad nevybalancovaného systému batérií:

Vlastnosti:

• Zdieľanie energie
• Balancovanie viac batérií súčasne
• Dynamické balancovanie - batérie sú balancované automaticky pri nabíjaní, vybíjaní a skladovaní
• Vysoký balancovací prúd
• Vysoká presnosť balancovania
• Balancére sa pripájajú na batérie paralelne, nie v sérií - balancére nemajú problém ani s vysokými nabíjacími alebo vybíjacími prúdmi
• Predlžuje životnosť batérie na 2 až 3 - násobok.

Parametre:

• Podporovaná kapacita článkov: 20Ah až 1000Ah
• Podporované typy článkov: Lítiové batérie (LiFePO4, LiMnO4 a ďalšie), olovené batérie: AGM, Gell, Flooded a ďalšie
• Pracovný rozsah napätia: 1.2V až 5V
• Počet článkov v sérii: od 2 vyššie, neobmedzené
• Spotreba priemerná: <40mA na článok pri balancovaní, <7mA na článok v pokoji (články zrovnané)
• Balancovacia metóda: Prenos energie
• Bežný balancovací prúd: pri rozdiele 300mV cca 1A, pri rozdiele 1V cca 3A
• Dosiahnuteľný balancovací prúd pri veľkom rozdiele napätia článkov: 6A
• Rozdiel napätia článkov po dokončení balancovania: <10mV
• Účinnosť premeny energie pri balancovaní prúdom 1A:> 94%
• Pracovná teplota: -40 až + 80 ° C
• Skladovacia teplota: -40 až + 100 ° C

Upozornenie: balancére za prevádzky vydávajú slabý, ale počuteľný bzučivý / pišťavý zvuk, ktorý môže byť pre niekoho nepríjemný
