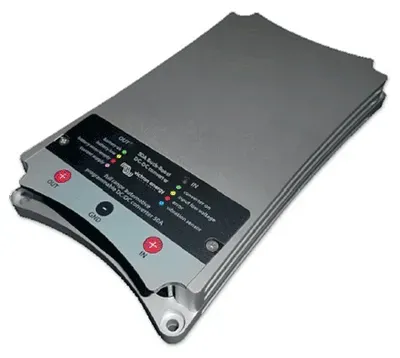

Buck-Boost DC-DC konvertor 25A

Konvertor nabíja pomocnú batériu s prednastaveným nabíjaním a napätím, čím eliminuje vysoké napätie (napr. Mercedes: 15,4V) a nízke napätie.

Detekčný systém bežiaceho motora

Vstavaným detekčným systémom "bežiaceho motora" zabráni hlbokému vybitiu štartovacie batérie vozidla.
Namiesto tohto detekčného systému, môže byť konveror aktivovaný aj pomocou programovateľného vstupu (pripojenie D +, CAN bus alebo (+) 15).

Plne programovateľné

Prevodník možno plne naprogramovať pomocou jednoduchej a užívateľsky prívetivé aplikácie pre PC.
(Je potrebné USB kábel typu A na USB typu B samčieho kábla).
Softvér je k stiahnutiu tu:
https://www.victronenergy.com/dc-dc-converters/buck-boost-dc-dc-converter-25a-50a#software

Jeden produkt pre systémy 12V, 24V a 12 / 24V

Prevodník môže byť naprogramovaný tak, aby nabíjal pomocnú batériu 12 V alebo 24 V z 12V alebo 24V alternátora a štartovacie batérie.

Nabíjací prúd a obmedzovač vstupného prúdu

Výstupný prúd je určený nasledujúcimi faktormi:
- Maximálne nastavenie nabíjacieho prúdu.
- Maximálne nastavenie vstupného prúdu.
- Maximálna medza prevádzkovej teploty konvertora.

Indikácia stavu vstupu (LED)

Zelená: konvertor je zapnutý.
Žltá: vstupné napätie pod prahom, konvertor je vypnutý.
Červená: vysoká teplota, konvertor je vypnutý.
Modrý, rýchle blikanie: bežiaci motor, konvertor začne pracovať po prednastavené odmlke.
Modrý, pomalé blikanie: konvertor je vypnutý a aktivácia je blokovaná kvôli nízkemu vstupnému napätiu.

Indikácia stavu výstupu (LED)

Zelená: konvertor je vypnutý, napätie batérie normálne.
Žltá: konvertor je vypnutý, napätie batérie nízke.
Červená: konvertor je vypnutý, vybitá batéria alebo nepripojená.
Fialová: konvertor je zapnutý.

Technické parametre:

Rozsah vstupného napätia: 7-35V
Pod prahom napätia: 10V
Rozsah výstupného napätia: 2-30V
Maximálny nabíjací prúd: 12V : 50A / 24V : 15A

Spotreba energie

Konvertor vypnutý, LED vypnuté (úsporný režim)

Zapnúť/vypnúť vstup (pin 1, fialový drôt)

"Zapnuté" prahové napätie: > 2V
Maximálne vstupné napätie: 60V

Výstupný pin 1 a pin 2

Výstupné napätie, ak je aktivované: Vpinout=Vin
Maximálny prúd (za každý pin): Ipinout = 1A

Všeobecné informácie

Rozsah prevádzkovej teploty: -25 + 80 ° C
Teplota okolia Max. 40°C
Hmotnosť: 1 kg
Rozmery: 165 x 120 x 30
