LAN ovládač Tinycontrol LANKON-009 verzia v2.5

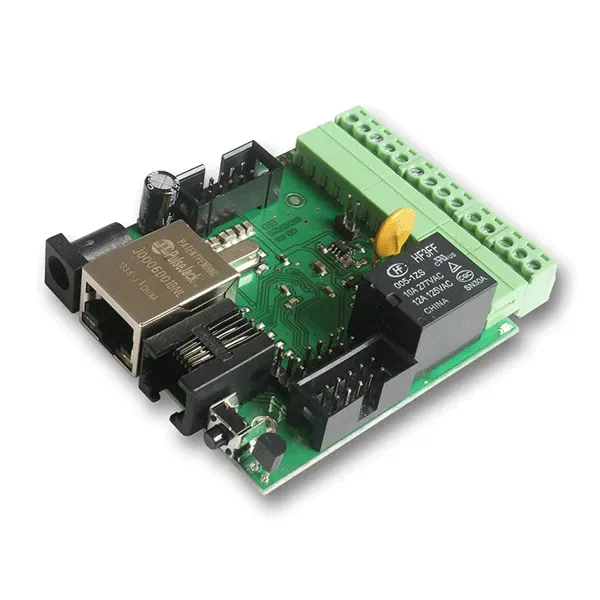

LAN ovládač Tinycontrol LANKON-009 s relé, verzia v2.5

LAN ovládač s relé slúži ako webový server na zobrazenie rôznych druhov senzorov a zároveň umožňuje diaľkové ovládanie až 5 výstupov.

Rozdiely oproti pôvodnej verzii v2.0:

• Možnosť vyššieho napájacieho napätia do 55V
• Výstupy OUT1-4 môžu pracovať v režime Open Circuit
• PIN9 na konektore IDE10-2 má pevne napätie 4,8V
• Dodávaný vrátane krytu

Umožňuje naprogramovať udalosti a príslušné opatrenia na splnenie podmienok na niektorom z čidiel. Zariadenie má funkciu Watchdog - ping až 5 sieťových zariadení s podmieneným ovládaním relé. Vhodný pre mnoho aplikácií môže byť plánovač, ktorý umožňuje zapnutie / vypnutie prístroja v určitý čas, alebo na určité časové obdobie. K dispozícii je tiež výstup PWM pre ovládanie osvetlenia, alebo elektrického motora.

  Video

  Príklady použitia

  Základné vlastnosti - hardware

• 5 analógových vstupov: teploty, napätia a prúdu a nepriamo ďalších fyzikálnych veličín
• Štyri logické vstupy
• 1 relé (NC, NO, C)
• 4 výstupy pre spínacie relé, tranzistory atď.
• Možnosť pripojenia ďalšej dosky so 4 relé
• PWM výstup 2,6 kHz až 4 MHz
• Ochrana proti prepólovaniu

  Základné vlastnosti - softvér

• Správa z webu alebo SNMP v2.
• Aktualizácia firmvéru pomocou TFTP protokolu
• Čítanie dát v reálnom čase bez nutnosti obnovenie stránky
• Možnosť prepínania až 5 relé priamo z webu
• Plánovač (spínacie výstupy na určitú dobu v priebehu týždňa)
• Watchdog 5 IP zariadenia *
• Meranie napätia, teploty a prúdu z pripojených senzorov
• Nastavenie času ručne, alebo podľa NTP servera
• Automatické zasielanie hodnoty a stavu čidiel v určitých intervaloch pomocou SNMP servera
• Podporované protokoly: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
• Podporované senzory: NTC1K B = 3950, KTY-84, PT1000, DS18B20
• Možnosť prepojenia s webom thigspeak.com

​
