Solárny ostrovný systém 1140 Wp 24V 6 kWh s meničom napätia a MPPT regulátorom

Ponúkame vám, za veľmi výhodných podmienok, zakúpenie optimálne navrhnutého solárneho systému pre miesta bez elektrickej energie. Odporúčame všetkým zákazníkom, ktorí nemajú špeciálne a neštandardné požiadavky.

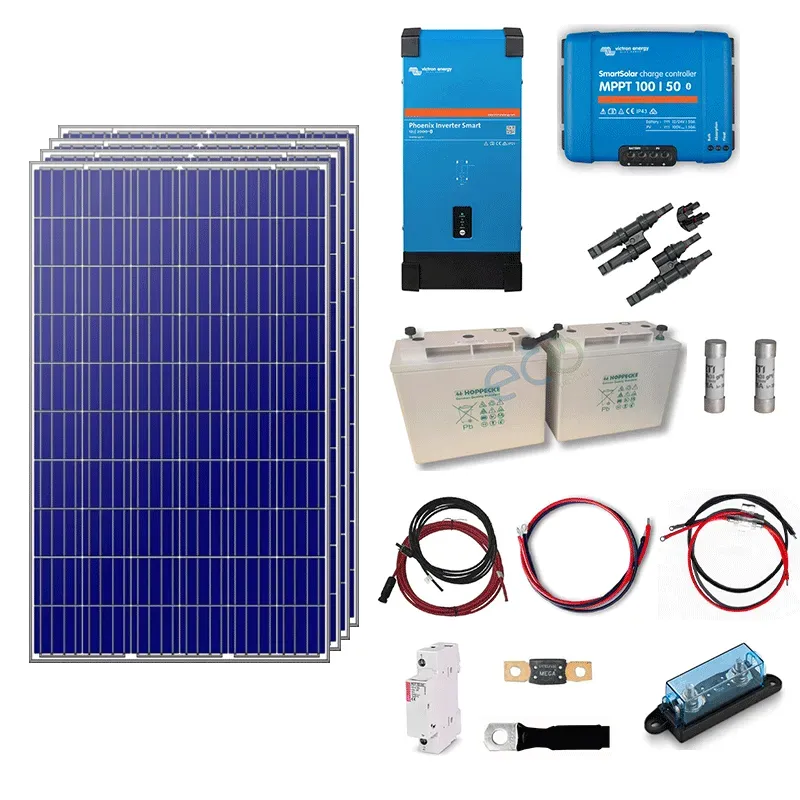

  Solárny systém obsahuje tieto komponenty

• 4x Solárny panel polykryštál 285Wp
• 1x Menič napätia Smart Victron Energy Phoenix 2000VA 24V
• 1x MPPT regulátor nabíjania Victron Energy SmartSolar 100V 50A
• 2x Solárna batéria Hoppecke 250Ah
• 1x Prepojovací kábel prierez 50mm2 dĺžka 33cm
• 2 x Solárny kábel 6mm² s koncovkami MC4 10m
• 1x Konektory pre paralelné pripojenia MC4 4sun IP67
• 1x Kábel na menič s prierezom 25mm²
• 2x Poistka ETI 002625075 pre FV 10x38, 10A, gPV, 1000V
• 1x Poistkový odpínač 1-pólový

• 1x Poistka pre fotovoltaické systémy 200A 32V
• 1x Poistkový držiak Victron Energy pre poistky MEGA-fuse
• 1x 2 x 1m batériový kábel 6mm² s 30A AGU poistkou

  Konštrukcia nie je súčasťou zostavy

Na výber a doobjednanie sú tieto varianty podľa typu strechy:

• Konštrukcia Renusol na FV pre 4 panely. Plech/šindeľ/drevo
• Konštrukcia Renusol na FV pre 4 panely. Škridla
• Konštrukcia Renusol na FV pre 4 panely. Falcovaný plech

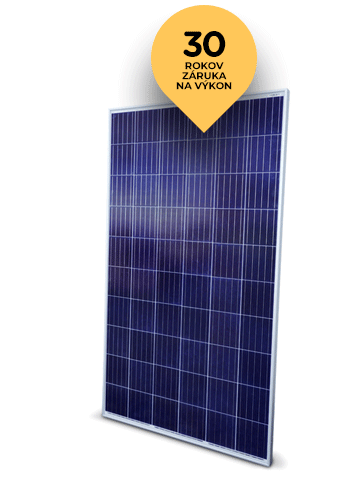

  Technické parametre - panel Einnova Solarline

• Maximálny výkon (Pmax): 285 W
• Napätie naprázdno (Voc):  38.3V
• Skratový prúd (Isc):  9.49A
• Maximálne napätie (Vmp): 31.7V
• Maximálny prúd (Imp): 9,05A
• Účinnosť (%): 17.5
• Výkonová tolerancia (%): +3%
• Maximálne systémové napätie: 1000VDC
• Prevádzková teplota (℃): -40 ~ + 85
• Maximálna poistka (A): 15
• Maximálne zaťaženie snehom (Pa): 5400
• Nominálna prevádzková teplota článku: 45°C +/- 2°C
• Rozmery: 1640 x 992 x 35 mm

• Rozmery jedného článku: 156 x 156 mm
• Hmotnosť: 17,5 kg
• Počet článkov: 60
• Povrch článkov: 3,2mm tvrdené sklo
• Odolnosť: IP67
• Pripojenie: MC4
• Výstupný kábel: 4mm²


  Technické parametre - Menič

• Vstupné rozsah napätia: 18,6-34 V
• Výstup: Výstupné napätie: 230 VAC ± 2% 50 Hz alebo 60 Hz ± 0,1%
• Trvalý výkon pri 25 ° C: 1600W
• Trvalý výkon pri 40 ° C: 1450W
• Trvalý výkon pri 65 ° C: 1000W
• Špičkový výkon: 4000VA
• Dynamické vypnutie (závislé na zaťažení) pri nízkom napätí (plne konfigurovateľné): Dynamické odpojenie, pozri
• Maximálna účinnosť 24V: 94%
• Výkon pri nulovej záťaži 24 V: 9 W
• Výkon pri nulovej záťaži v režime ECO: 1,3W
• Programovateľné relé: Áno
• Režim Stop & start power ECO: Nastaviteľný
• Bezdrôtová komunikácia cez Bluetooth: Pre vzdialené monitorovanie a systémovú integráciu
• Komunikačný port VE.Direct: Pre vzdialené monitorovanie a systémovú integráciu
• Vzdialené zapnutie / vypnutie: Áno
• Všeobecná charakteristika: Rozpätie prevádzkových teplôt: -40 až + 65 ° C (chlazeníventilátorem)
• Vlhkosť (nekondenzujúca): max 95%
• Kryt: oceľ (RAL 5012 a čierna RAL 9017)
• Kategória ochrany: IP21
• Pripojenie batérie: Skrutky M8
• Pripojenie striedavého napätia 230 V: Skrutkové svorky
• Hmotnosť: 13kg
• Rozmery (v x š x h): 485x219x125mm
• Bezpečnosť: EN 60335-1
• Odolnosť proti emisiám: EN 55014-1, EN 55014-2, IEC 61000-6-1, IEC 61000-6-2 /, IEC 61000-6-3
• Automobilové smernice: ECE R10-5

  Technické parametre - Regulátor

• Pracovné napätie na batérii: 12,24V (automatické prispôsobenie)
• Maximálny prúd: 50A
• Max. PV skratovú prúd: 60A
• Maximálny výkon FV poľa pri 12 V: 700 W
• Maximálny výkon FV poľa pri 24 V: 1400 W
• Maximálne napätie FV poľa naprázdno: 100V (100V je absolútne maximum pri nízkych teplotách)
• Maximálna účinnosť: 98%
• Spotreba energie: 10 mA
• Absorpčné napätie: továrensky nastavené 14,4 V / 28,8V
• Udržiavacia napätie: továrensky nastavené 13,8 V / 27,6V
• Nabíjací algoritmus: adaptívny viacstupňový
• Teplotná kompenzácia nabíjacieho napätia: -16 mV /°C (12 V), - 32 mV /°C (24 V)
• Rozsah pracovných teplôt: - 30 až + 60°C (plný výstupný výkon do 40°C)
• Vlhkosť: 95%, nekondenzujúca
• Farba: modrá (RAL 5012)
• Svorkovnice: 13 mm2 AWG6
• Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)
• Hmotnosť: 1,3kg
• Rozmery: 130x186x70​​

  Technické parametre - Batéria

• Typ: AGM
• Nominálna kapacita: 250Ah
• Napätie zostavy: 12V
• Údržba: bezúdržbová
• Váha: 41kg

​

  Elektronické ochrany

• Skrat na výstupe
• Preťaženie
• Príliš vysoké napätie batérie
• Príliš nízke napätie batérie
• Príliš vysoká teplota
• 230 VAC na výstupe striedača
• Prílišné zvlnenie vstupného napätia

  Koľko energie dokáže vyrobiť tento solárny systém?

Priemerná denná výroba energie

• v Januári cca 1216 Wh / deň
• v Máji cca 4552 Wh / deň
• v Júli cca 4845 Wh / deň
• v Septembri cca 3892 Wh / deň
• v Decembri cca 1221 Wh / deň

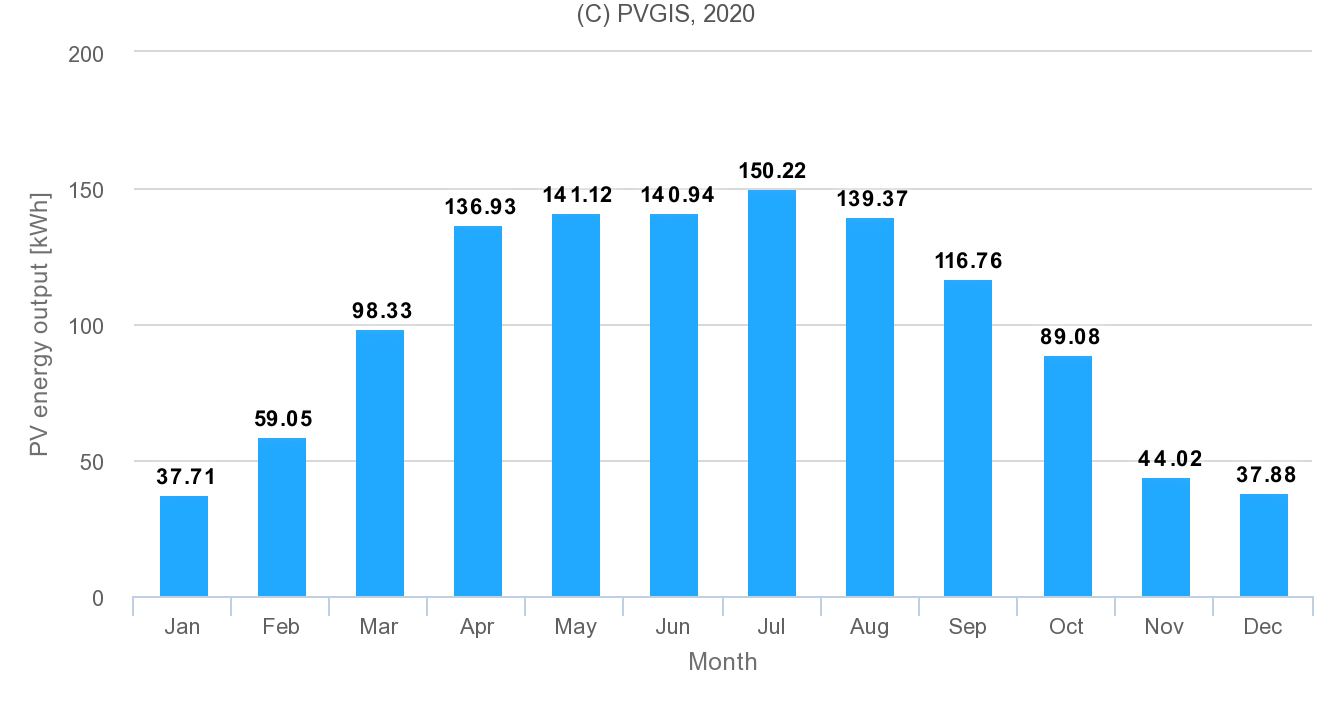

  Mesačná produkcia energie fotovoltaického systému s uhlom 35° a orientáciou na juh.

  Za celý rok dokáže systém vyrobiť cca 1191 kWh.

  Koľko energie je uloženej v batériach?

V plne nabitých batériach je uložených 6000 Wh energie. Odporúčame využívať 50% kapacity batérií, čo predstavuje 3000 Wh energie.

Ak vám akýkoľvek komponent solárneho systému svojimi parametrami nevyhovuje, radi ho vymeníme za iný alebo úplne vyradíme s vhodnou úpravou ceny. Pre túto úpravu nás prosím kontaktujte alebo skutočnosť uveďte do poznámky v objednávke.

V rámci solárneho systému máte všetky káble a koncovky vopred predinštalované.

  Režim ECO

V režime ECO - keď príkon záťaže klesne pod prednastavenú hodnotu menič sa prepne do pohotovostného režimu (uspí sa a vlastná spotreba meniče je potom iba cca 0,6W). V pohotovostnom režime s veľmi nízkou vlastnou spotrebou sa potom bude menič pravidelne na krátku dobu zapínať (nastaviteľný parameter, štandardne: každých 2,5 sekundy). Pokiaľ príkon záťaže prekročí vopred nastavenú hodnotu, menič sa opäť zapne. Vďaka tejto funkcii ušetríte veľké množstvo energie, ktorú by inak menič spotreboval pre svoju prevádzku.

  VE.Direct komunikačný port na meniči môže byť pripojený k

• Počítaču (nutný kábel VE.Direct to USB)
• Smartphonu Apple a Android, tabletu, MacBooku a iným zariadeniam (nutný VE.Direct Bluetooth dongle)

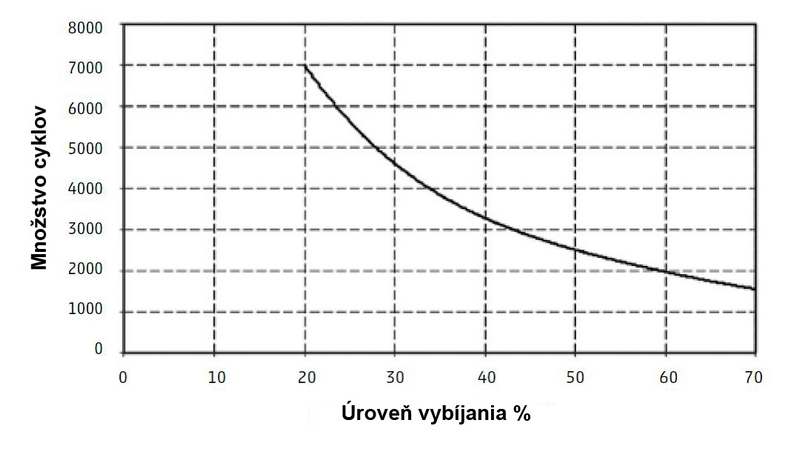

  Hlavné výhody batérie sú

• Vyvinuté špeciálne pre solárne ostrovné systémy
• Odolnosť voči cyklickému prevádzky
• Veľký počet nabíjacích cyklov, najmä v solárnych aplikáciách
• Dlhá životnosť
• Vysoký výkon
• Kompatibilita s existujúcimi aplikáciami
