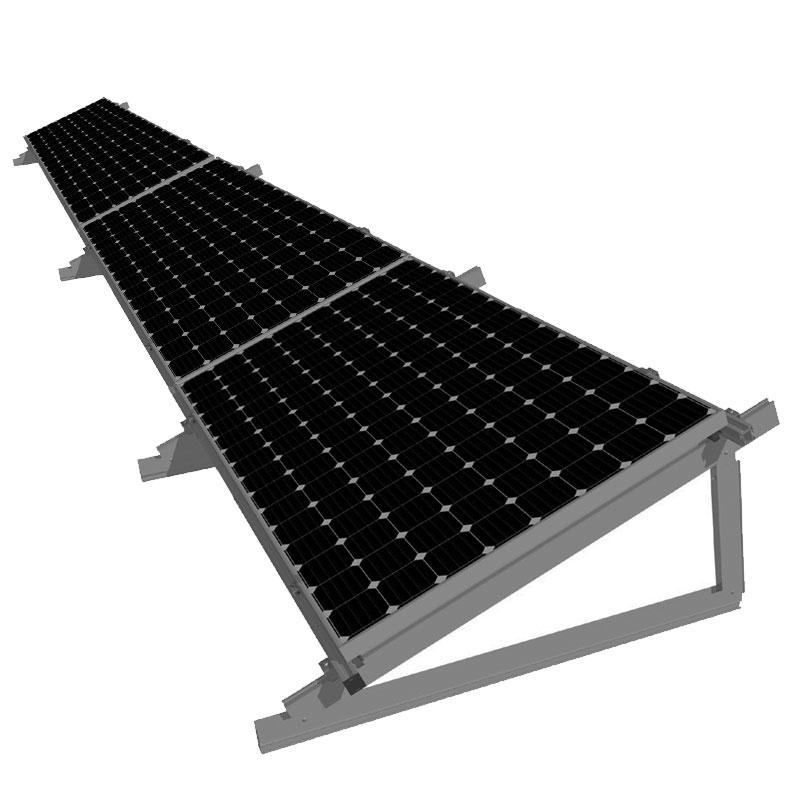

Konštrukcia Mounting Systems na rovnú strechu pre 3 FV panely orientované na šírku

Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35° - 45°. Určené pre inštaláciu panelov orientovaných na šírku. Materiál: hliník a kvalitná nerezová oceľ.

Konštrukcia Mounting Systems obsahuje nasledovné komponenty

4x Mounting Systems montážny trojuholník 35°- 45°

Predmontovaný, manuálne nastaviteľný v 5° krokoch. Bez krížového konektora.

3x Mounting Systems lišta GS 6/40 CS dĺžka 4,15m

3-kanálová montážna lišta s dĺžkou 4,15m.

8x Mounting Systems krížový konektor 706-0061

S priečnym konektorom je možné navzájom kombinovať všetky typy základných líšt.

4x Mounting Systems krajná úchytka panela SK RH 30-40 mm

Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú krajné úchytky firmy Mounting Systems flexibilne použiteľné pre rôzne panely.

4x Mounting Systems stredová úchytka panela SK RH 30-40 mm

Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú stredové úchytky firmy Mounting Systems flexibilne použiteľné pre rôzne panely.

2x Mounting Systems spojka lišt GS 6/40 CS

Štíhla a flexibilná nástrčná spojka pre podkladové lišty 6/40 firmy Mounting Systems.

Konštrukcie sú navrhované pre panely s rozmermi do 1,76 x 1,1 metra. Pre väčšie panely navrhneme na mieru.

Rovnako tak odporúčame špecifikovať typ a charakter strechy a strešné krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie. Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.

Cena je za konštrukciu pre tri na šírku (na ležato) orientované panely.
