Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na šírku

Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na šírku

Na rovné až mierne sklonené strechy a voľné priestranstvá. Cena je za konštrukciu pre tri extra veľké panely na šírku.
Produkt nie je dostupný

Popis produktu

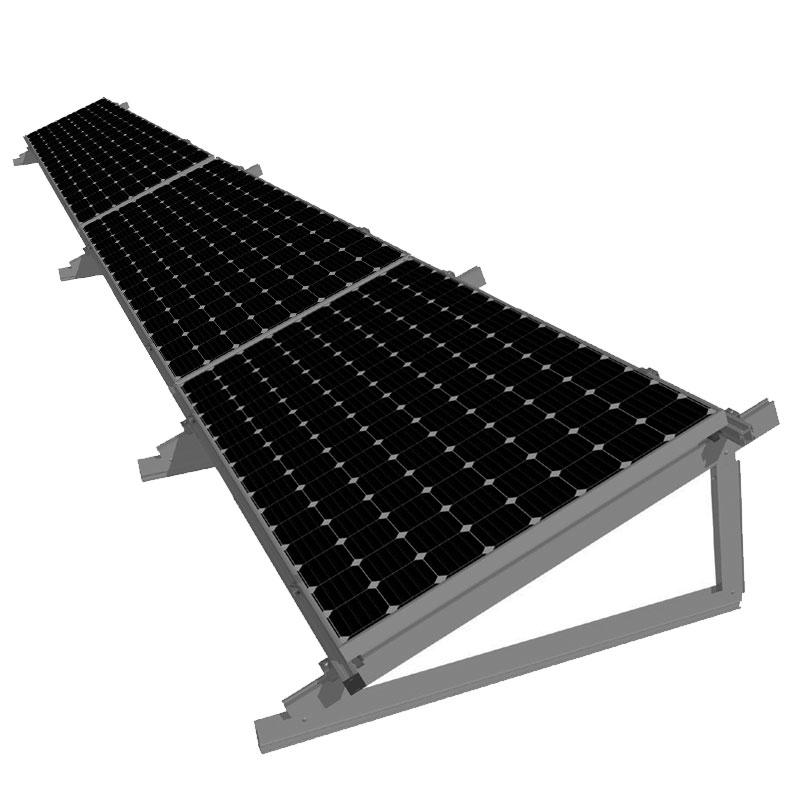

Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na šírku

Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35° - 45°. Určené pre inštaláciu panelov orientovaných na šírku.

Materiál: hliník a kvalitná nerezová oceľ.

Konštrukcie sú navrhované pre panely s rozmermi do 2,11 x 1,05 metra.

Konštrukcia obsahuje nasledovné komponenty

4x montážny trojuholník 35°- 45°

Predmontovaný, manuálne nastaviteľný v 5° krokoch.

2x lišta GS 6/40 CS dĺžka 6m

3-kanálová montážna lišta.

4x krajná úchytka panela

Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú krajné flexibilne použiteľné pre rôzne panely.

4x stredová úchytka panela

Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú stredové úchytky flexibilne použiteľné pre rôzne panely.

2x spojka lišt GS 6/40 CS

Štíhla a flexibilná nástrčná spojka pre podkladové lišty 6/40.

1x lišta GS 6/40 CS dĺžka 4,15m

3-kanálová montážna lišta.


Odporúčame: špecifikovať typ a charakter strechy a strešnej krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie.

Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.

Parametre

Technické parametre

Výrobca Mounting Systems
Výrobca Mounting Systems
Počet panelov 3
