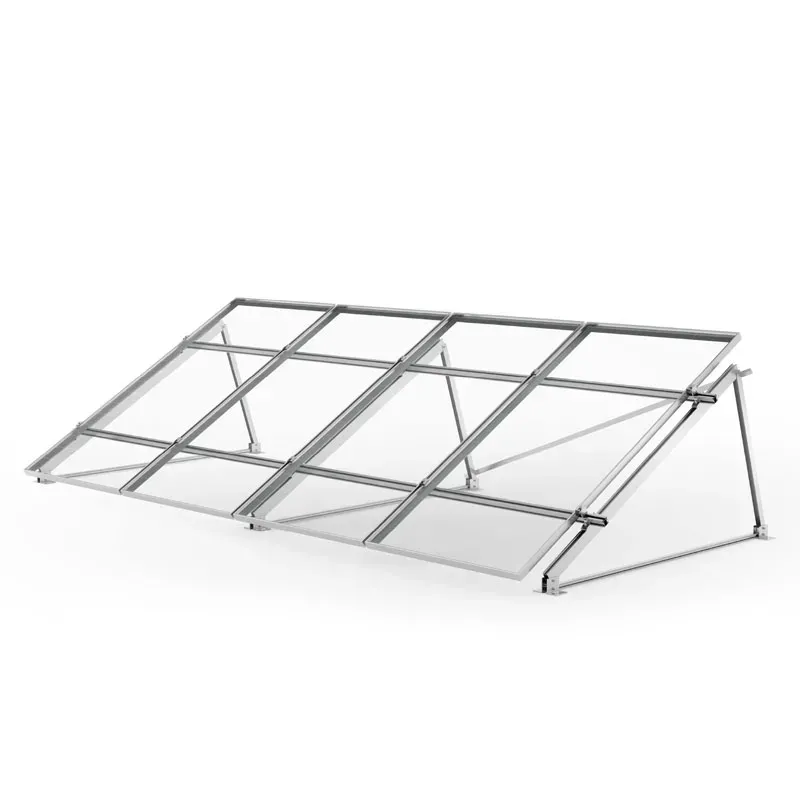

Konštrukcia na rovnú strechu 2 FV panely (nad 2m) na šírku Mounting Systems

Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35°.

Materiál: hliník a kvalitná nerezová oceľ.

Konštrukcia navrhovaná pre panely s rozmermi nad 2m.

• 2ks Mounting Systems profil GS 6/40 CS dĺžka 6m

• 12ks Mounting Systems krížový konektor

• 3ks Vzpera 35° 748 mm pre základný trojuholník 1200 mm

• 3ks Základný trojuholník 1200 mm

• 2ks Zavetrávacia výstuha pre trojuholníky 1895 mm

• 4ks Vŕtacia skrutka 4,2x16

• 2ks Mounting Systems stredová úchytka panela SK-RH 30-40mm

• 4ks Mounting Systems krajná úchytka panela SK-RH 30-40mm

Odporúčame: špecifikovať typ a charakter strechy a strešnej krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie.

Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.
