MPPT regulátor nabíjania Victron Energy SmartSolar 150V 100A - MC4 (rozbalený)
Popis produktu

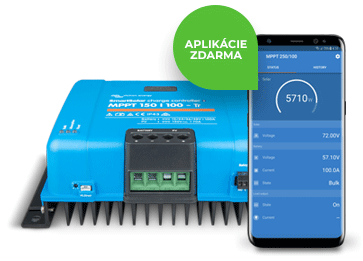

MPPT regulátor nabíjania Victron Energy SmartSolar 150/100-MC4
Produkt bol používany a z dôvodu rozšírenia systému vymenený za iný model. Produkt má na sebe drobné škrabance okolo montážnych otvorov a je bez originálnej krabice. Bol však krátkodobo testovaný, je plne funkčný a predávameho za zvýhodnenú cenu so štandardnou zárukou 5 rokov.
Ultra rýchle MPPT sledovanie
Najmä pri zatiahnutej oblohe s kontinuálnou zmenou intenzity svitu sú vďaka tomuto regulátoru solárne zisky o 30% vyššie oproti klasickým PWM regulátorom alebo o 10% vyššie oproti pomalým MPPT regulátorom. Obzvlášť pri čiastočnom zatienení môžu byť dané dva i viac bodov maximálneho výkonu. Bežné MPPT regulátory majú snahu udržiavať výkon na lokálnom bode výkonu, čo ale nemusí zodpovedať optimálnemu (maximálnemu) bodu výkonu. Kompletné a podrobné nastavenie regulátora môžete naprogramovať cez PC s použitím kábla VE.direct na USB. Podrobný návod na konfiguráciu nájdete na victronenergy.com/live/ve.direct:mpptprefs
Adaptívne trojstupňové nabíjanie
1. rýchle nabíjanie (Bulk)
2. absorpčné (Absorption)
3. udržiavacie (Float)
Výber z ôsmich predprogramovaných hodnôt absorpčného a udržiavacieho napätia pomocou otočného prepínača. Dĺžka absorpcie je určovaná hodnotou napätia pred začiatkom nového nabíjacieho cyklu (ráno). To má pozitívny vplyv na plnohodnotné dobitie batérie a jej životnosť.
Maximálny povolený výkon panela u 12 V systémov je 1450 Wp, u 24 V systémov 2900 Wp a u 48V systémov 5800Wp. V prípade prekročenia týchto hodnôt regulátor automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty, aby sa nepoškodil. Napätie z panelov musí presiahnuť napätie batérie o 5 V, aby začal regulátor pracovať a nabíjať batériu. Regulátor nabíja až do chvíle, kedy je napätie z panelov o 1 V vyššia ako napätie batérie. U 12 V batérie odporúčame panely s minimálnym počtom 32 článkov a s maximálnym počtom 108 článkov (panely v sérii). Je teda možné nabíjať 12 V batériu aj panelmi s pracovným napätím 24 V. U 24 V systémoch odporúčame panely s minimálnym počtom 72 článkov a s maximálnym počtom 108 článkov. Účelom je dosiahnutie dostatočného napätia pre efektívne a plné nabíjanie batérie.
Zabudovaná ochrana
Vnútorné elektronické komponenty sú chránené náterom zo živice proti nepriaznivým vplyvom a pre dlhú životnosť. Ponúka tak zvýšenú odolnosť krytia IP43 pre elektronické komponenty a IP22 pre pripojovacie konektory. Určené pre vertikálnu polohu na nehorľavý podklad, so zapojením kabeláže zospodu. Regulátor obsahuje vnútornú teplotný senzor pre správnu úpravu nabíjacieho napätia.
Upozornenie: Maximálne napätie na prázdno (označované ako Voc) pripojených solárnych panelov nesmie prekročiť hodnotu 150V (pozor: s klesajúcou vonkajšou teplotou rastie napätie solárnych panelov).
Svetelná LED indikácia
Modrá LED dióda BULK - rozsvieti sa, keď je regulátor napojený na batériu
Modrá LED dióda absorption - rozsvieti sa po ukončení rýchleho (bulk) nabíjanie a prechodu do fázy absorpcie
Modrá LED dióda float - rozsvieti sa po ukončení absorpčného nabíjania a prechodu na udržiavacie nabíjanie.
Ďalšie vlastnosti
Rozšírená elektronická ochrana. Ochrana proti prehriatiu, ochrana proti skratu a prepólovaniu FV panelov.
Pri montáži vždy najskôr pripojte batériu a až následne panely.
Automatická detekcia systémového napätia 12, 24V, 48V na strane batérie.
Vnútorný teplotný senzor pre teplotnú a napäťovú kompenzáciu nabíjacieho napätia.
SmartSolar zásuvný displej (nie je súčasťou balenia)
Je možné dokúpiť si ako príslušenstvo prídavný SmartSolar zásuvný displej. Displej sa zasunie do konektora na čelnej strane regulátora a umožní Vám vizualizovať všetky prevádzkové stavy a vykonávať nastavenie parametrov.
Technické parametre:
Pracovné napätie na batérii: 12,24 alebo 48 V (automatické prispôsobenie)
Maximálny prúd: 85A
Maximálny výkon FV poľa pri 12 V: 1450 W
Maximálny výkon FV poľa pri 24 V: 2900 W
Maximálny výkon FV poľa pri 48 V: 5800 W
Maximálne napätie FV poľa naprázdno: 150 V (150V je absolútne maximum pri nízkych teplotách, pri bežnej prevádzke doporučujeme maximálne 145V)
Maximálna účinnosť: 98%
Spotreba energie: 10 mA
Absorpčná napätie: továrni nastavené 14,4 V / 28,8 / 57,6 V
Udržiavacia napätie: továrni nastavené 13,8 V / 27,6 / 55,2V
Nabíjací algoritmus: adaptívne viacstupňový
Teplotná kompenzácia nabíjacieho napätia: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)
Rozsah pracovných teplôt: - 30 až + 60°C (plný výstupný výkon do 40°C)
Vlhkosť: 95%, nekondenzujúca
Farba: modrá (RAL 5012)
Svorkovnice: 35 mm2
Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)
Hmotnosť: 4,5 kg
Rozmery: 216 x 295 x 103 mm (výška x dĺžka x hĺbka)
Parametre
Technické parametre
Typ regulátora | MPPT |
---|---|
Rozsah napätia batérie (V) | 14,4-57,6 |
Max. FV napätie naprázdno (V) | 150 |
Výrobca | Victron Energy |
Max. vstup FV (W) | 1450/2900/5800 |
