Rapid Shutdown ZJBENY BFS-A1 Monitoring RSD, 2 moduly
Rýchle vypnutie na úrovni panelov
Podpora pre 2 moduly (2-in-1)
Inteligentný monitoring v reálnom čase
Viacúrovňová bezpečnostná ochrana
ZJBENY BFS-A1 je inteligentné zariadenie pre rýchle vypnutie (Rapid Shutdown) na úrovni modulov, navrhnuté pre súčasné pripojenie 2 fotovoltických panelov. Okrem nekompromisnej požiarnej ochrany prináša integrovaný monitoring, vďaka ktorému máte okamžitý prehľad o výkone a stave vašej elektrárne priamo na úrovni jednotlivých panelov.
Vlastnosti
- V prípade núdze zníži napätie na streche na bezpečnú úroveň v priebehu niekoľkých sekúnd. Spĺňa prísne medzinárodné bezpečnostné normy.
- Jedno zariadenie obslúži dva solárne panely súčasne. To výrazne znižuje náklady na inštaláciu a šetrí čas pri montáži.
- Zariadenie umožňuje monitorovanie prevádzkového stavu jednotlivých panelov a rýchlu identifikáciu problémov vo fotovoltickom poli.
- Ak sa vypne hlavný istič alebo vypadne sieť, zariadenie automaticky odpojí DC vetvu na streche.
- V prípade prehriatia sa zariadenie automaticky aktivuje a vypne panely.
- Systém poskytuje aj možnosť manuálneho vypnutia pomocou núdzového tlačidla.

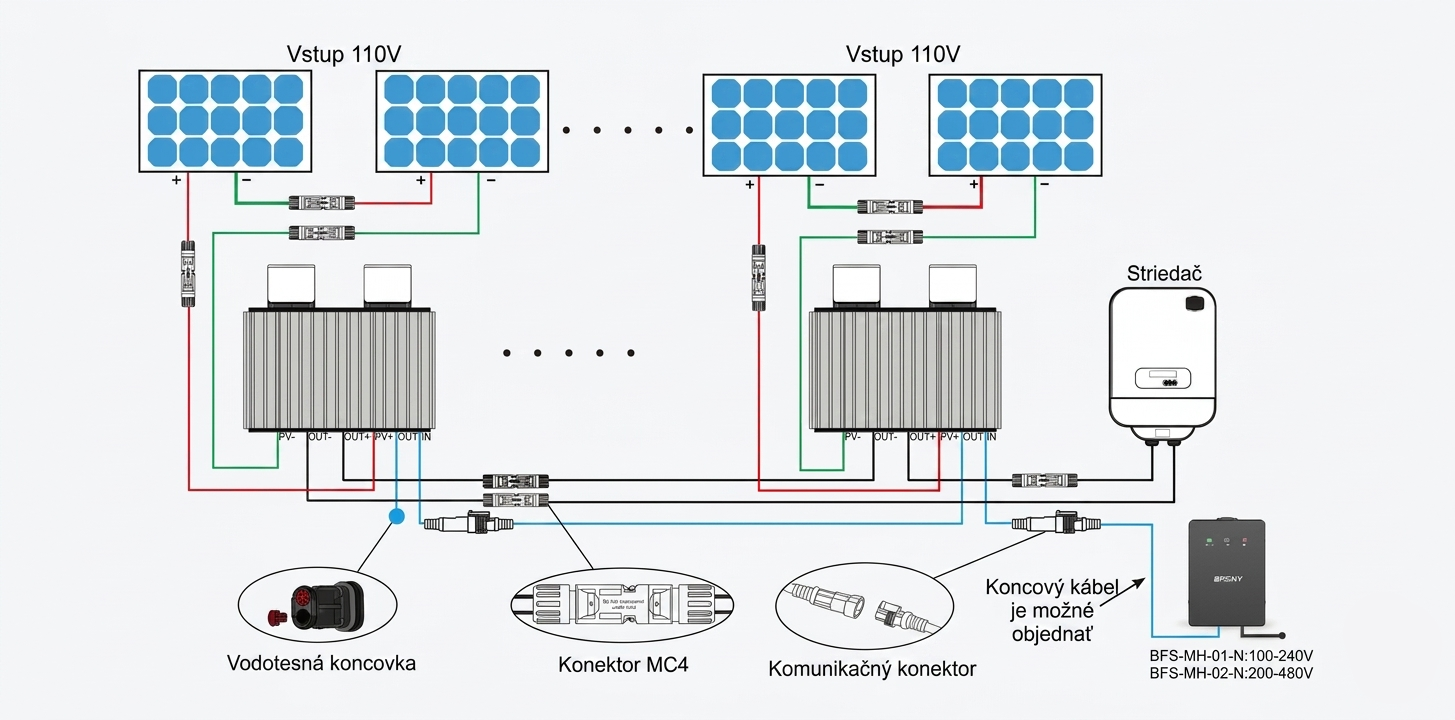

Potrebné riadiace zariadenie – Monitoring Device
Modulový odpájač BFS-A1 nemôže fungovať nezávisle – vyžaduje si nainštalovanie spolu s jedným z monitorovacích zariadení ZJBENY, ktoré slúžia ako centrálna jednotka celého systému rýchleho vypnutia. Monitorovacia jednotka kontinuálne sleduje stav všetkých pripojených modulových odpojovačov a v prípade núdzovej situácie alebo výpadku napájania automaticky iniciuje bezpečné vypnutie všetkých DC okruhov na streche.
V závislosti od vášho napäťového rozsahu a typu inštalácie si môžete vybrať z nasledovných monitorovacích zariadení:
Pre nízke napätia (100-240V AC)
Ak pracujete so štandardným jednofázovým napätím, máte k dispozícii dve možnosti s rôznou kapacitou. Rapid Shutdown ZJBENY BFS-MH-01-N (50) Monitoring Device je určená pre menšie inštalácie a dokáže riadiť až 50 jednotiek BFS-A1. Rapid Shutdown ZJBENY BFS-MH-01-N (100) Monitoring Device je vhodná pre väčšie inštalácie a môže riadiť až 100 jednotiek BFS-A1, čo umožňuje systémy s hasta 200 panelmi.
Pre vysoké napätia (200-480V AC)
Pre priemyselné a komunitné inštalácie s trojfázovým napätím je ideálna voľba Rapid Shutdown ZJBENY BFS-MH-01-N (480) Monitoring Device. Táto trojkanálová verzia dokáže riadiť až 300 jednotiek BFS-A1 (tri kanály po 100 jednotiek), čo umožňuje najväčšie profesionálne inštalácie s kapacitou až 600 panelmi.
Technické parametre
Fotovoltické parametre (PV vstup)
- Maximálne vstupné napätie: 110 V * 2 (dva nezávislé vstupy)
- Maximálny vstupný prúd: 20 A (na každý vstup)
- Maximálny výkon: 2200 W (celkovo) / 1100 W na jeden vstup
- Dĺžka vstupných PV káblov: 180 mm
- Dĺžka výstupných PV káblov: 1800 mm
- Solárne konektory: 1500 V MC4 konektor
Pomocné napájanie (RSD riadenie)
- Rozsah napätia: 14 V ~ 28 V
- Maximálny prúd: 15 mA
- Maximálny výkon: 0,2 W
Kabeláž pomocného napájania
- Napájacie/signálne káble: 2x 0,823 mm² (18 AWG) signálne káble + signálne konektory
- Dĺžka napájacích káblov: 1800 mm
Mechanické vlastnosti a odolnosť
- Stupeň krytia: IP68 (úplná odolnosť voči prachu a trvalému ponoreniu do vody)
- Prevádzková teplota: od -40°C do +85°C
- Skladovacia teplota: od -40°C do +85°C
- Materiál puzdra: Hliník
- Rozmery (Š x V x H): 178 mm x 114 mm x 29 mm
- Zhoda s normami (Certifikácia): EN 62109-1:2010, EN 61058-1:2018
Výrobca/dovozca:
Výrobca: Zhejiang Benyi Electrical Co., Ltd. (BENY / BENY New Energy)
Adresa: Changjiang Rd, Wenzhou Daqiao Industry Park, Yueqing, Wenzhou City, Zhejiang Province, China 325600
Email: [email protected]
Webová stránka: https://www.beny.com
Krajina: Čína
