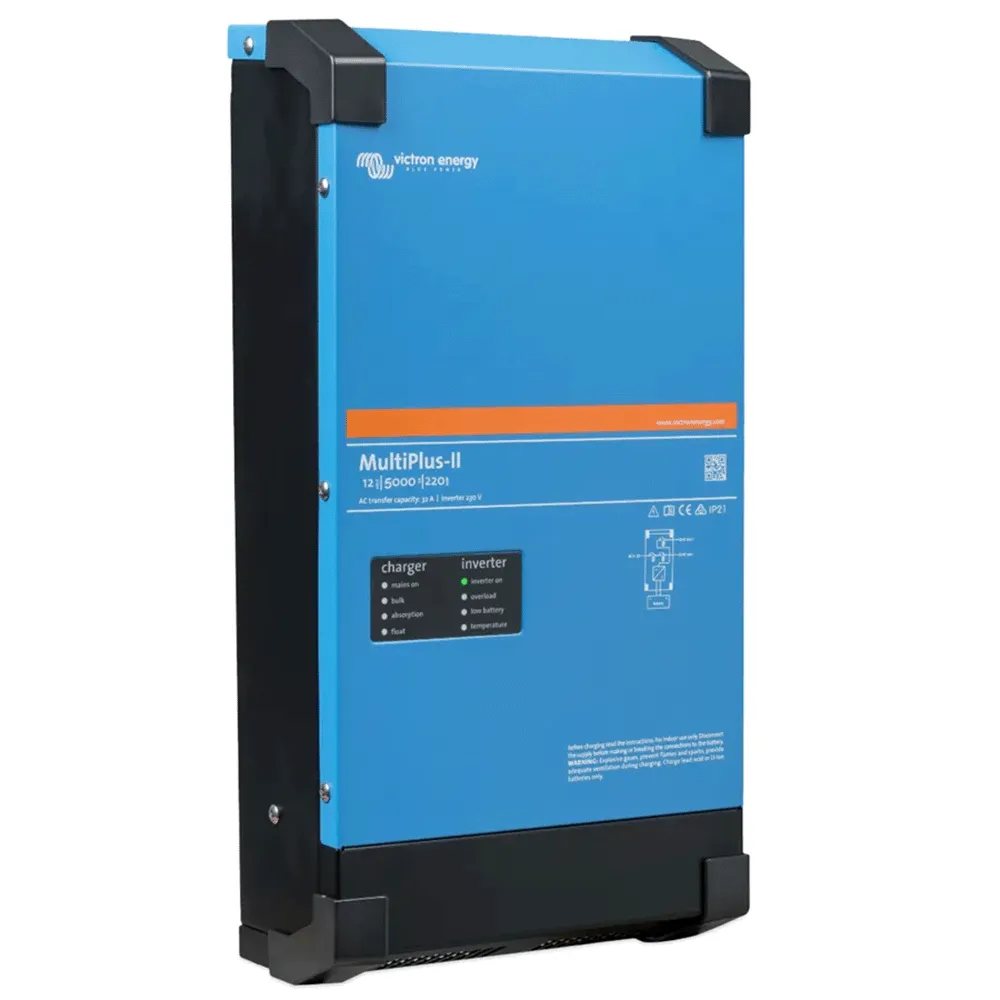

Hybridný DC-AC menič a nabíjačka MultiPlus-II 12V 5000VA

ESS systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

Ako už názov napovedá, MultiPlus-II je kombináciou meniča a nabíjačky v jednom elegantnom prevedení. Rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus-II je vybavený jedným AC vstupom pre pripojenie distribučnej siete, alebo napríklad generátora. Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Až 6 paralelne radených jednotiek môže tvoriť jednu fázu, takže trojfázový systém môže pozostávať až z 18 jednotiek so súhrnným výstupným výkonom až 75 kW / 90 kVA a nabíjacou kapacitou viac ako 1200 A.

Unikátne vlastnosti funkcií PowerControl a PowerAssist

MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja, napríklad prúdovo obmedzenej elektrickej prípojky alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, v prvom kroku automaticky zníži nabíjací prúd do batérie pomocou funkcie PowerControl.

Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie pomocou funkcie PowerAssist. Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie, teda z meniča.

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MultiPlus-II môže byť použitý ako v off-grid ostrovných systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je však určený pre spoluprácu s MPPT regulátormi v DC coupling systémoch alebo so sieťovými meničmi v AC coupling systémoch umiestnenými na AC vstupe a/alebo AC výstupe. Viac nájdete v popise ESS.

Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage. Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Pre vzdialený prístup je potrebné použiť zariadenie GX, napríklad Cerbo GX, Ekrano GX, Color Control GX alebo Venus GX.

Po pripojení k internetu je možné systém vzdialene monitorovať, ukladať prevádzkové dáta na portáli VRM a podľa potreby meniť nastavenia.

Varianty prevádzky

MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie pre celý rad používateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus-II s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť, typicky karavany alebo lode, režim UPS. Spotrebiče na AC out-1 sú napájané zo siete prednostne aj z batérie. Spotrebiče na AC-OUT2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

2. Základná inštalácia jednotky MultiPlus-II s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť, typicky karavany alebo lode. Režim UPS. Spotrebiče na AC out-1 sú napájané zo siete prednostne aj z batérie. Použiť je možné prúdové čidlo pri AC-OUT2, ktoré je mimo MultiPlus-II. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Pri výpadku siete nie sú napájané.

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) – DC coupling koncepcia s použitím MPPT solárneho regulátora. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, prípadne pri nedostatku tejto energie alebo pri preťažení meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie, ak je energia dostupná a menič nie je preťažený. Spotrebiče na AC-OUT2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, prípadne pri nedostatku tejto energie alebo pri preťažení meniča aj zo siete. V prípade výpadku siete tieto spotrebiče nie sú napájané. Fotovoltaika pri výpadku siete vyrába energiu.

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) – DC coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového snímača. Systém je podobný predchádzajúcemu, rozdiel je v tom, že nezálohované spotrebiče nie sú pripojené na AC výstup, ale na AC vstup. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, prípadne pri nedostatku tejto energie alebo pri preťažení meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie, ak je energia dostupná a menič nie je preťažený. Spotrebiče na AC-OUT2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie cez AC vstup, prípadne zo siete. V prípade výpadku siete tieto spotrebiče nie sú napájané.

5. Koncepcia hybridného solárneho systému ESS (Energy Storage System) – AC coupling koncepcia s použitím sieťového FV meniča umiestneného na AC-OUT1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, prípadne pri nedostatku tejto energie alebo pri preťažení meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie, ak je energia dostupná a menič nie je preťažený. Spotrebiče na AC-OUT2 nie sú pri výpadku siete napájané. MultiPlus-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a podľa potreby regulovať výkon sieťového meniča frekvenčne alebo dátovo.

6. Koncepcia hybridného solárneho systému ESS (Energy Storage System) – AC coupling koncepcia s použitím sieťového FV meniča umiestneného na AC-OUT1 s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového snímača. Systém je podobný predchádzajúcemu, rozdiel je v tom, že nezálohované spotrebiče nie sú pripojené na AC výstup, ale na AC vstup. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, prípadne zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie, ak je energia dostupná a menič nie je preťažený. Spotrebiče na AC-OUT2 nie sú pri výpadku siete napájané. MultiPlus-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a podľa potreby regulovať výkon sieťového meniča frekvenčne alebo dátovo.

7. Možný je aj koncept umiestnenia sieťového meniča na AC vstup. Rovnako je možná aj paralelná topológia, teda MultiPlus-II je pripojený k sieti a spotrebičom iba cez AC vstup, pričom AC výstupy nie sú využité. Energia zo siete a/alebo solárna energia sa využíva pre dobíjanie batérie.
