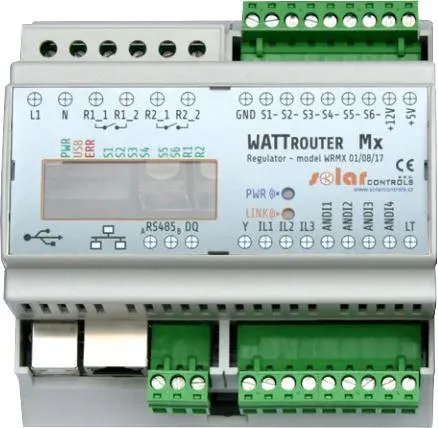

WATTrouter Mx 100A - Samostatný regulátor

WATTrouter Mx je sofistikovaný programovatelný regulátor pre optimalizáciu vlastnej spotreby pro objekty s FVE. Prúdový rozsah merania je 3x100A, trvalého zaťaženia 3x100A. V prípade správného zapojenia, regulátor optimalizuje využívanie energií z FVE.

WATTrouter Mx obsahuje 6 SSR výstupov s možnosťou regulácie tepelných spotrebičov alebo PWM zariadení. Mx taktiež ponúka 2 reléové výstupy.

Vďaka tomu, že WATTrouter Mx ponúka možnosť rozšírenia o bezdrátový modul SC-Gateway, dokonalejšie časové plány, viacúčelové vstupy ANDI, integrovanú MicroSD kartu, lahšiu demontáž vďaka rozpojitelným svorkovniciam, aj. Je WATTrouter Mx vhodný aj pre nejnáročnější aplikace.

  Hlavné parametry

• Napájecie napätie 230V~, 50Hz

• Spotreba el. energie - režim stand-by ( VA ) viac ako 3

• Spotreba el. energie - 1 reléový výstup ( W ) 0,4

• Spotreba el energie - všetky výstupy sepnuté a zaťažené max. dovolenými prúmi 4W (do tejto hodnoty niesú započítané spínacie ztráty výkonových SSR)

• Prúdový meriaci rozsah 0-100A~ ( ±5% ), 50Hz ( ±5% )

• Napäťový meriaci rozsah 230V~ ( ±5% ), 50Hz ( ±5% )

• Prúdová zaťaženosť meriaceho modulu 0-125A~ ( ±5% ), 50Hz ( ±5% )

• Presnosť merania činného výkonu 5% ±0,05kW

  Dynamické charakteristiky

• Perioda merania výkonu ( efektivné hodnoty ) typ. 600ms ( vč. priemerovanie zopnutých SSR )

• Doba priebehu regulácie SSR výstupu vo funkcií plynulej regulácie typ. 3s ( z 0 na 100% výkonu a naopak )

• Oneskorenie zopnutia reléového výstupu Programovatelné ( min. 2s )

• Oneskorenie vypnutia reléového výstupu Programovatelné ( min. 2s )

  Ostatní parametry

• Max. priemer vodičov zapojených do svoriek 2,5 mm

• Max. priemer vodičov prevlečených meriacími transformátormi 14 mm ( vr. izolácie )

• Vzdialenosť meriaceho modulu a regulátoru menej než 2m ( dlhšie prívody sú možné, ale snižujú presnosť približne o 0,2% na 2m )

• Vzdialenosť regulátoru a polovodičového relé menej ako 10 m

• Kategoria prepätia : lll

• Elektrická pevnost 4 kV / 1 min ( napájenie (L1, N) a rozpojitelnými svorkovnicami, medzi napájaním a reléovými výstupmi R1 a R2 navzájom, medzi napájaním a komunikačním rozhraním )

• Tepelný rozsah prevádzky -20 až + 40 °C

• Tepelný rozsah skladovania -40 až +80 °C

• Istenie : B6A

• Krytie Regulátor aj meriaci modul: IP20

• Rozmery ( Š x V x H ) Regulátor: 106 x 110 x 64 mm (6M)
  Meriaci modul : 91 x 90 x 65 mm (4M)

• Váha Regulátor : 400g
  Měřící modul : 250g

• Batéria pre zálohovanie reálného času CR2032 lithium, výdrž zvyčajne viac ako 6 rokov
