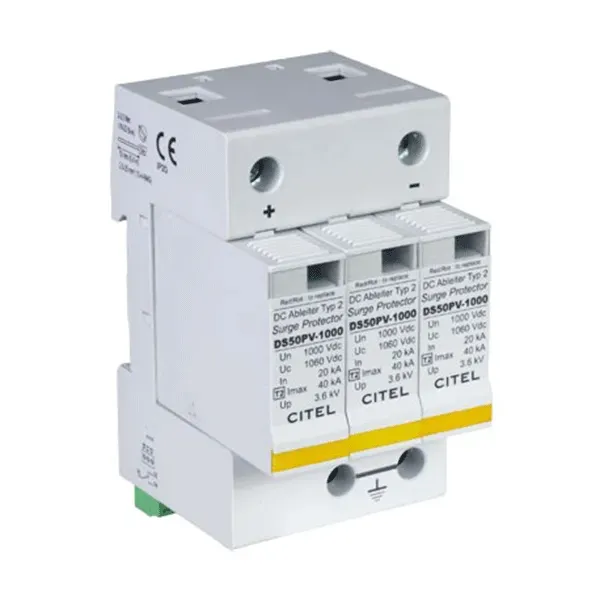

Dvojdielny zvodič prepätia a bleskových prúdov Citel DS50PVS 1000V

Zvodiče prepätia DS50PVS sú dvojdielne zvodiče typu 2 (s modulárnou štruktúrou) a montujú sa na DIN lištu. Výmenný modul umožňuje jednoduchú výmenu poškodeného dielu bez nutnosti demontáže pripojených vodičov.

Sú to zvodiče špeciálne vyvinuté pre ochranu fotovoltických zariadení pred prepätím a dodávajú sa v prevedení pre napätie 500V, 800V a 1000V DC.

Zvodiče obsahujú vysokovýkonný varistor s tepelnou poistkou a v prípade poruchy odpojí tepelné odpojovacie zariadenie prúdový obvod zvodiča, čo je signalizované optickou signalizáciou stavu zvodiča.

  Vlastnosti

• Prepäťová ochrana pre fotovoltaiku typu 2
• Zvodový prúd na pól: In = 20kA / Imax = 40kA
• Bezpečné odpojovacie zariadenie
• Zapojenie do Y odolné proti chybám
• Nevznikajú škody pri poruche izolácie
• Modulárna štruktúra
• Kontakt diaľkovej signalizácie štandardne
• Spĺňa normy EN 61643-11 a IEC 61643-1

  Technické parametre

• Menovité napätie U (Uocstc): 1000V
• Max. prípustné prevádzkové napätie (Ucpv): 1060V
• Medzná zvodový prúd (8/20 mikrosekúnd): 40kA
• Menovitý zvodový prúd (8/20 mikrosekúnd): 20kA
• Napäťová ochranná hladina: 3,6 kV
• Napäťová ochranná hladina pri 5 kA: 2,6 kV
• Prevádzkový / priepustný prúd: < 1 mA
• Následný prúd: Nevzniká
• Schopnosť zhášanie následne. prúdu: nekonečná
• Doba odozvy: <25 ns
• Skrat. odolnosť pri max. predistení: 25 kA
• Max. predistenie: 125 A (gL / gG)
• Indikácia závady: mechanicky - červená farba
• Prevádzková teplota: -40°C do +85°C
• Prierez pripojených vodičov: 2,5 mm2 až 25 mm2
• Krytie: IP20
• Montáž na lištu: DIN lišta 35 mm
• Šírka zvodiča: 3 TE, DIN 43880
• Materiál puzdra: Termoplast UL94-V0
• Diaľková signalizácia (štandardne): Bezpotenciálový prepínací kontakt
• Spínaný výkon: 250V/0,5A (AC) - 30V/2A (DC)
• Prierez pripoj. vodiče: max. 1,5 mm2

  Skúšobné normy

• DIN EN 61643-11 Nemecko: Zvodič prepätia typu 2
• IEC 61643-1 medzinárodný: Low voltage SPD - Class II test
• EN 61643-11 Európa: Low voltage SPD - Class II test
• UL 1449 ed. 2 USA: Type 4, Type 2 Location
