Monitorovací modul SDS MACRO 3f pre LiFePO4 alebo Pb

Monitoring ostrovných a hybridných fotovoltaických elektrární založený na SDS Macro je monitorovací a riadiaci modul, ktorý je dopredu naprogramovaný podľa požiadaviek zákazníka, zbiera stavové dáta o napätí batérie, výkonoch elektrárne a ďalšie, a odosiela ich do MySQL databázy na našom serveri.
Tieto dáta si potom môže zákazník kedykoľvek prezerať vo forme grafov.

Modul má nahraný firmware, ktorý ponúka webové rozhranie, rad komunikačných protokolov pre vyčítanie informácií (web, xml, txt, SNMP atď.)

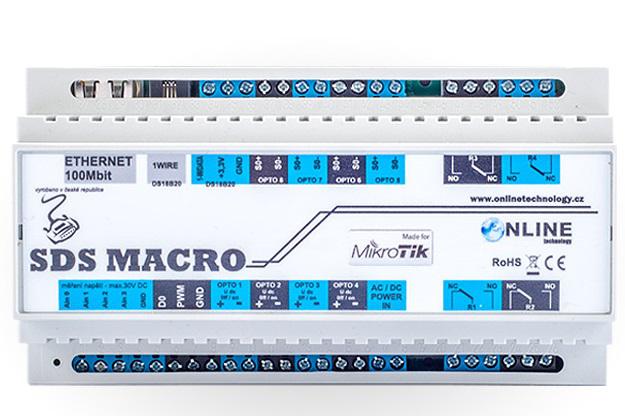

Modul je dodávaný ako skompletizovaný výrobok, v škatuľke z ABS materiálu, na montáž na DIN lištu. Pre pripojenie vodičov sú k dispozícii ARK svorky.

funkcia:

- Meranie napätia systémových batérie
- Meranie napätia fotovoltaických panelov
- Meranie prúdu a výkonu fotovoltaických panelov
- Meranie až dvoch teplôt (napr. batérie a okolie) pomocou zbernice 1-Wire a čidiel Dallas DS18B20
- Meranie dodávky el. energie zo siete a spotreby el.energie v objekte pomocou dvoch elektromerov, vrátane kumulovaných hodnôt
- Dve zabudované prepínacie relé, ktoré indikujú hornú a spodná úroveň nabitia batérií, umožňujú tak napr. pri vzniku prebytkov zopnúť bojler
- Pomocou PWM výstupe je možné doplnením SSR relé riadiť plynule spotrebu prebytkov

Komunikácia Ethernet 100Mbit / s. Napájanie 12Vdc.
