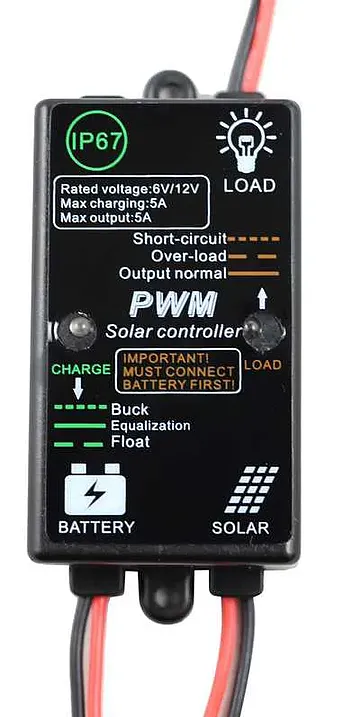

Regulátor nabíjania PWM CMP-03 5A-6/12V-S IP67

Solárny regulátor s technológiou PWM pre solárne systémy 6/12V max. 5A a IP67 certifikáciou

Stav prúdu je regulovaný  ovládacou jednotkou, ktorá je súčasťou regulátora. Nabíjací proces je optimalizovaný na princípe pulznej modulácie. Výsledkom je, že PWM regulátor je o mnoho viac efektívny ako jednoduché lineárne regulátory nabíjania. Vďaka zabudovanému mikroprocesoru sa batéria nabíja optimálne, čo zaručuje dlhšiu životnosť samotnej batérie. PWM nabíjanie je 3 stupňové. Regulátor obsahuje ochrany voči skratu, ochranu voči nadmernému napätiu na prázdno, voči zamenenej polarite, voči preťaženiu. Dvojitá Mosfet ochrana voči zamenenej polarite. Regulátor produkuje malé množstvo tepla.

V tomto regulátore je naprogramovaný režim, aby záťaž bežala 12 hodín po západe slnka.

Vlastnosti:

• Inteligentné 3 stupňové nabíjanie
• 3 podporované typy batérií Gél, údržbové, AGM
• Odporúčame batériové káble skrátiť na minimálnu dĺžku
• Regulátor nie je vhodný pre nabíjanie Ni-MH, Li-ion a iných batérií

LED signalizácia:

• Zelená LED vypnutá: odpojený solárny panel alebo noc
• Zelená LED svieti: PWM nabíja
• Zelená LED pomaly bliká: nabíjanie FLOAT
• Zelená LED rýchlo bliká: nabíjanie BUCK
• Červená LED vypnutá: záťaž vypnutá
• Červená LED svieti: záťaž zapnutá
• Červená LED pomaly bliká: preťaženie
• Červená LED rýchlo bliká: N/C

Parametre:

• Menovité napätie: 6V DC
• Maximálny prúd: 5A
• Preťaženie: 6A
• Max. vstup zo solárneho panela: 10,8V
• Vlastná spotreba: 2,8mA pri 6V
• Min.štartovacie napätie: 4,5V
• Zastavenie vybíjania pri: 5,6V
• Obnovenie vybíjania pri: 6,3V
• Celkové rozmery (mm)  60 x 25 x 18 mm
• Hmotnosť 50 g
• Pracovná teplota -35 ℃ ~ + 60 ℃
• Rozmery kábla: 20AWG
