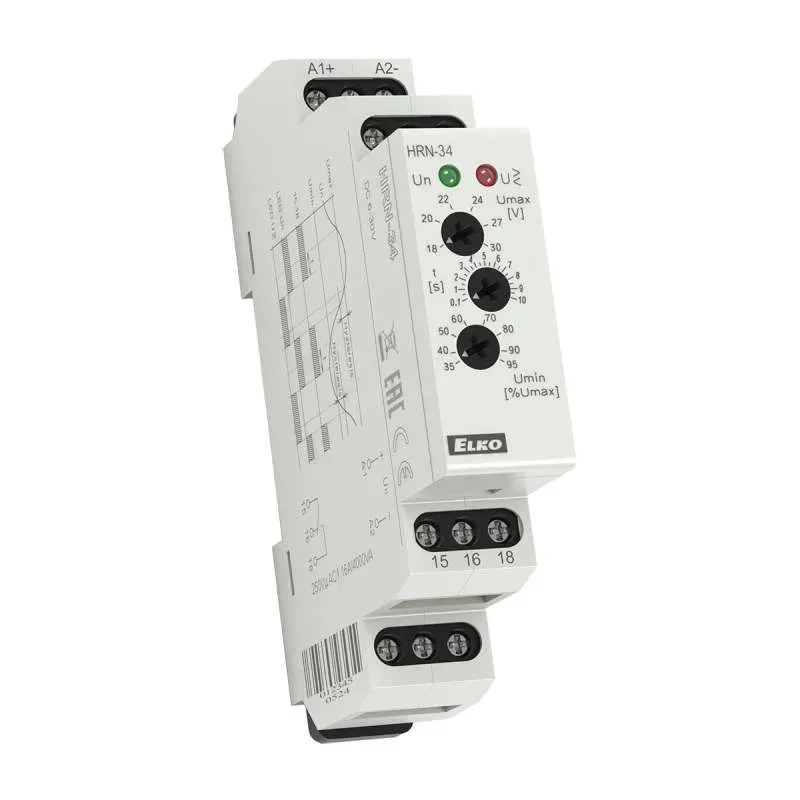

Monitorovacie kontrolné, napäťové relé HRN-34 6-30V DC

Slúži na stráženie napájacieho napätia pre spotrebiče náchylné na toleranciu napájania. Chráni zariadenia pred popätím alebo prepätím. Kontrolné napätie je DC 6-30V. Je možné kontrolovať samostatne úrovne nadpätia a podpätia. Vďaka tomuto kontrolnému rozsahu je napäťové relé určené pre stráženie batériových obvodov 12,24V DC. Relé má možnosť nastaviť oneskorenie od 0-10s, aby sa predišlo krátkodobým výpadkom alebo špičkám. Spodnú úroveň napätia (Umin) nastavíte v % miere horného napätia (Umax). LED diódy slúžia na indikáciu stavov (normálny stav/chybové hlásenie). Napájanie prístroja je z kontrolného napätia (meria sa úroveň vlastného napájania). Upevnenie je na DIN lištu. Ide o 1-fázové prevedenie.

Ako funguje:

Monitorovacie relé slúži na stráženie úrovní napätia v jednofázových alebo jednosmerných obvodoch. Kontrolné napätie je pre prístroj zároveň aj napájacie napätie. U relé sa dá nastaviť 2 nezávislé úrovne napätia. V normálnom stave je výstupné relé zopnuté a pri výchylke pod alebo nad nastavené hodnoty, relé vypne. Táto kombinácia zapojenia výstupného relé je vhodná tam, kde sa úplný výpadok napájacieho napätia považuje za chybový stav, rovnako ako aj pokles napätia v rámci prednastavenej úrovne. Výstupné relé je totiž v oboch prípadoch vždy v stave vypnuté.

Parametre:

• Napájacie a meracie svorky: A1-A2
• Napájacie a kontrolné napätie: DC 6-30V
• Príkon: DC max. 1,2VA
• Horná úroveň Umax: 18-30V DC
• Dolná úroveň Umin: 35-95% z Umax
• Max. trvalé napätie: 36V DC
• Špičkové preťaženie <1ms: 50V DC
• Časové oneskorenie: nastaviteľné 0-10s
• Presnosť nastavenia mechanická: 5%
• Opakovateľná presnosť: <1%
• Závislosť na teplote: <0,1%/°C
• Hysteréza (z chybového do normálneho): 2-6% nastav.hodnoty
• Tolerancia krajných hodnôt: 5%
• Výstup: 1x prepínací kontakt AgNi
• Menovitý prúd na výstupe: 16A/AC1
• Spínaný výkon: 4000VA / AC1, 384W DC
• Špičkový prúd: 30A / 3s
• Spínané napätie: 250V AC1 / 24V DC
• Min. spínaný výkon DC: 500mW
• Indikácia výstupu: červená/zelená LED
• Mechanická životnosť: 3x10⁷
• Elektrická životnosť: 0,7x10⁵
• Pracovná teplota: -20°C - +55°C
• Skladovacia teplota. -30°C až 70°C
• Elektrická pevnosť: 4kV
• Pracovná poloha: ľubovolná
• Upevnenie: DIN lišta EN60715
• Krytie: IP40 z čelného panela
• Kategória prepätia: III
• Stupeň znečistenia: 2
• Prierez pripojovaných vodičov: max. 1x 2,5, max. 2x1,5, s dutinkou max. 1x2,5
• Rozmery: 90 x 17,6 x 64mm
• Hmotnosť: 73g
