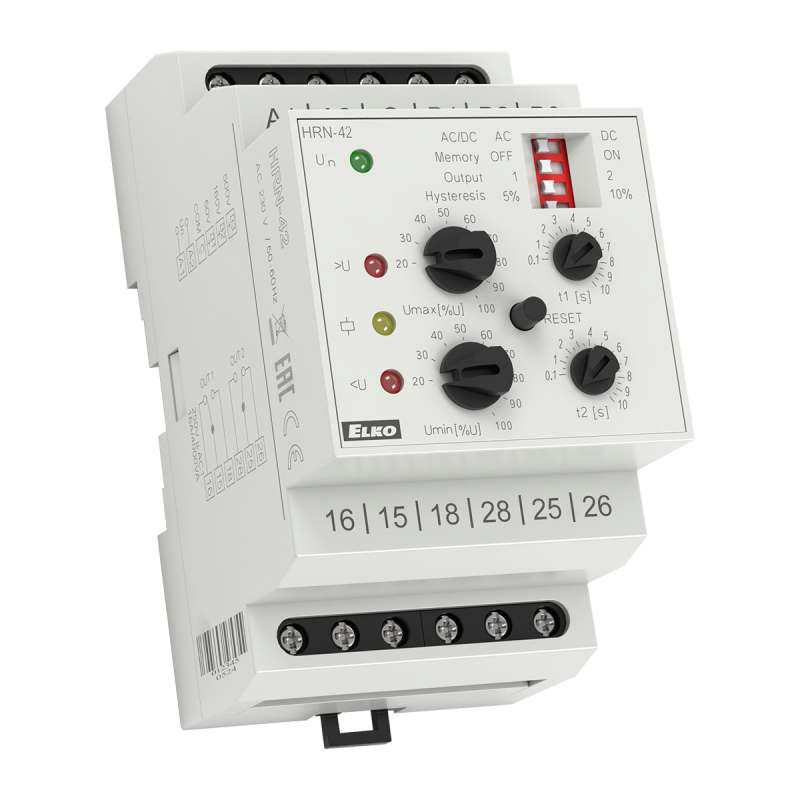

Monitorovacie kontrolné, napäťové relé HRN-42 230V AC

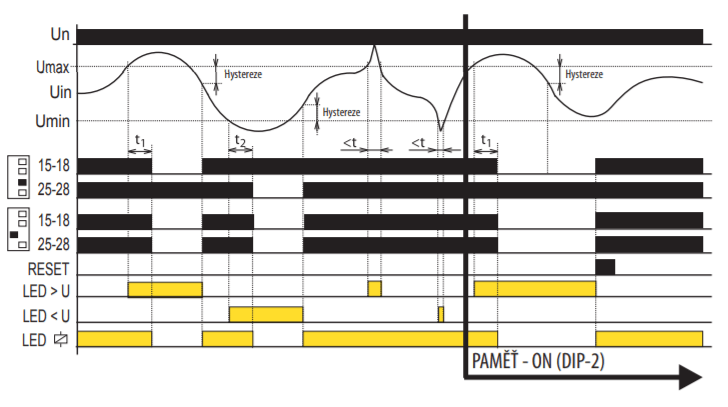

Slúži na stráženie napájacieho napätia AC pre spotrebiče náchylné na toleranciu napájania. Chráni zariadenia pred popätím alebo prepätím. Táto varianta relé má funkciu "OKNO", teda sa nastavuje pásmo hornej Umax a spodnej Umin úrovne samostatne, v % menovitého kontrolného rozsahu. Relé má volitelnú funkciu pamäte, ktorá pri prechode relé do chybového stavu ponecháva výstup v tomto stave až do stlačenia tlačidla RESET. Tretím prepínačom sa dá zvoliť, či má výstupné relé spínať samostatne pre každú úroveň zvlášť alebo paralelne pri prekročení ktorejkoľvek úrovne napätia. Štvrtým prepínačom sa nastaví hysteréza, ktorá sa prejaví pri prechode z chybového stavu do normálu. Relé má ochranu proti prepólovaniu alebo nesprávne zvolenému AC napätiu. Táto chyba je signalizovaná blikaním LED. K dispozícií je aj nastaviteľné oneskorenie pre elimináciu krátkodobých výpadkov a špičiek. Napájanie AC230V je galvanicky oddelené. V prevedení 3-modul. Upevnenie je možné na DIN lištu.

Parametre:

• Napájacie a meracie svorky: A1-A2
• Napájacie napätie: AC230V
• Príkon: max. 4,5VA
• Tolerancia napájacieho napätia: -15% až +10%
• Kontrolné rozsahy: 10-50V (AC50Hz), 32-160V (AC 50Hz), 100-500V (AC 50Hz)
• Kontrolné svorky: C-B1, C-B2, C-B3
• Vstupní odpor: 100kOhm, 360kOhm, 1,1MOhm
• Max. trvalé napätie: 100V, 300V, 600V
• Špičkové preťaženie <1ms: 250V, 700V, 1kV
• Časové oneskorenie pre Umax: nastaviteľné 0-10s
• Časové oneskorenie pre Umin: nastaviteľné 0-10s
• Presnosť nastavenia mechanická: 5%
• Opakovateľná presnosť: <1%
• Závislosť na teplote: <0,1%/°C
• Hysteréza (z chybového do normálneho): 5%, 10%
• Tolerancia krajných hodnôt: 5%
• Výstup: 2x prepínací kontakt AgNi
• Menovitý prúd na výstupe: 16A/AC1
• Spínaný výkon: 4000VA / AC1
• Špičkový prúd: 30A / 3s
• Spínané napätie: 250V AC1
• Min. spínaný výkon DC: 500mW
• Indikácia výstupu: žltá LED
• Mechanická životnosť: 3x10⁷
• Elektrická životnosť: 0,7x10⁵
• Pracovná teplota: -20°C - +55°C
• Skladovacia teplota. -30°C až 70°C
• Elektrická pevnosť: 4kV
• Pracovná poloha: ľubovolná
• Upevnenie: DIN lišta EN60715
• Krytie: IP40 z čelného panela, IP20 svorky
• Kategória prepätia: III
• Stupeň znečistenia: 2
• Prierez pripojovaných vodičov: max. 1x 2,5, max. 2x1,5, s dutinkou max. 1x1,5
• Rozmery: 90 x 52 x 65mm
• Hmotnosť: 239g
