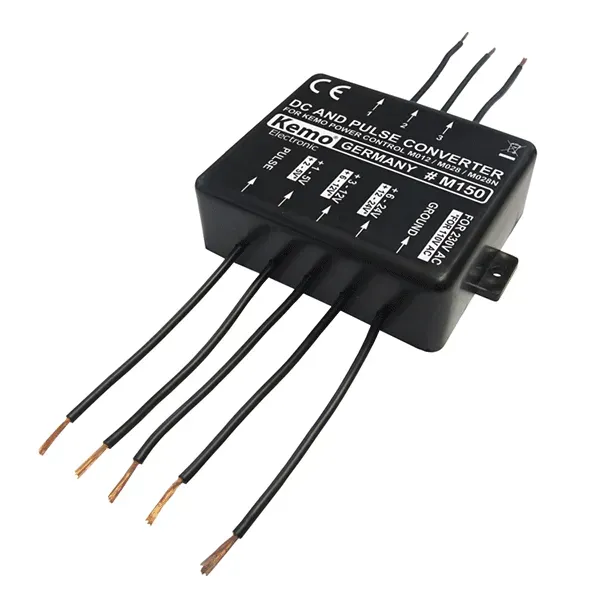

DC a pulzný konvertor M150 Kemo

DC a pulzný konvertor

Pripojením modulu do série je možné ovládať moduly riadenia výkonu (230V/AC alebo 110V/AC) pomocou jednosmerného napätia, alebo modulácie šírky impulzu. Tento modul pripájame na miesto potenciometra.

Galvanické oddelenie riadiaceho obvodu pomocou optočlenov. Ovládanie sa môže vykonávať voliteľne (pri 230 V / AC) 1 - 5 V / DC, 3 - 12 V / DC, 6 - 24 V / DC. Alebo TTL obdĺžnikové impulzy 5 V / DC, šírka impulzu 1 - 10 kHz 10 - 90% PWM (modulácia šírky impulzu). Regulácia sa vykonáva zmenou šírky impulzu.

  Technické parametre

• Prevádzkové napätie 110 V / AC alebo 230 V / AC (je vedené do modulu stmievača cez pripojenia)
• Výstup Modul dodáva riadiace napätie pre vstup potenciometra stmievacích modulov M012, M028 alebo M028N (Strana 46)
• Vstup Modul M150 môže byť riadený jednosmerným napätím 1 - 5 V / DC alebo 3 - 12 V / DC alebo 6 - 24 V / DC. Alebo s impulzmi TTL s moduláciou šírky impulzu
• Frekvencia medzi 1 - 10 kHz
• Impulzné napätie cca. 5 V / DC, šírka impulzu 10 - 90% PWM. Výkon je nastavený so šírkou impulzu 10 - 90%
• Vstupný odpor riadiaci vstup 1 - 5 V / DC> 1,4 k, riadiaci vstup 3 - 12 V / DC> 4,1 k, riadiaci vstup 6 - 24 V / DC> 9,1 k
• Pulzný vstup: TTL> 1,1 k
• Galvanické oddelenie prostredníctvom optočlenu medzi riadiacimi vstupmi a výstupom signálu smerom k modulu riadenia výkonu
• Rozmery: 70 x 60 x 23 mm (bez upevňovacích popruhov)
