Popis produktu

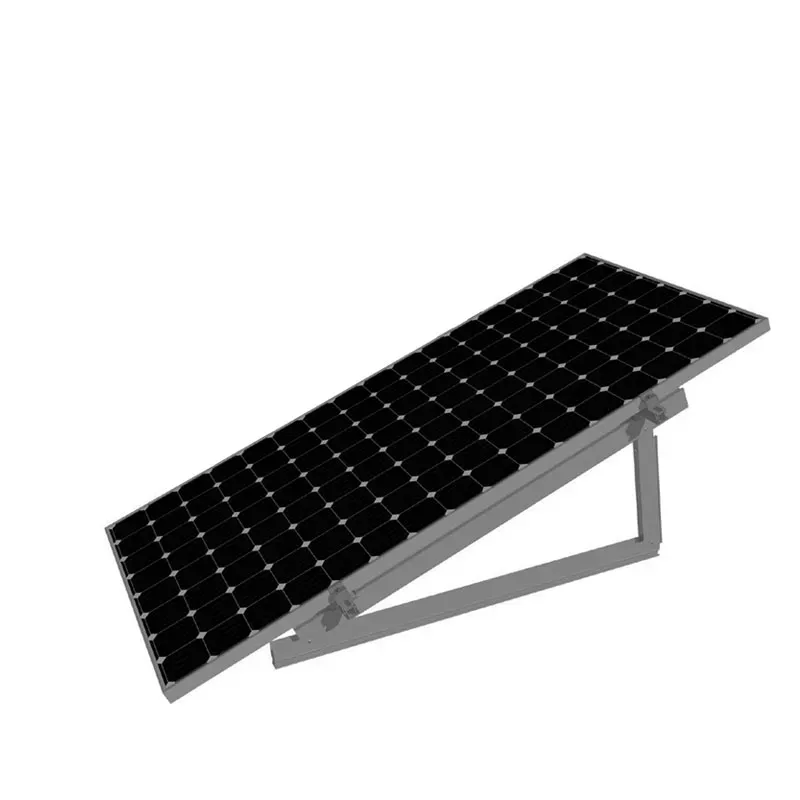

Konštrukcia Mounting Systems na rovnú strechu pre 1 FV panel orientovaný na výšku / šírku
Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35° - 45°. Určené pre inštaláciu panela orientovaného na výšku alebo na šírku. Materiál: hliník a kvalitná nerezová oceľ.
Konštrukcia Mounting Systems obsahuje nasledovné komponenty
2x Mounting Systems montážny trojuholník 35°- 45°
Predmontovaný, manuálne nastaviteľný v 5° krokoch. Bez krížového konektora.
1x Mounting Systems lišta GS 6/40 CS dĺžka 4,15m
3-kanálová montážna lišta s dĺžkou 4,15m.
4x Mounting Systems krížový konektor 706-0061
S priečnym konektorom je možné navzájom kombinovať všetky typy základných líšt.
4x Mounting Systems krajná úchytka panela SK RH 30-40 mm
Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú krajné úchytky firmy Mounting Systems flexibilne použiteľné pre rôzne panely.
Konštrukcie sú navrhované pre panely s rozmermi do 1,76 x 1,1 metra. Pre väčšie panely navrhneme na mieru.
Rovnako tak odporúčame špecifikovať typ a charakter strechy a strešné krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie. Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.
Cena je za konštrukciu pre jeden na výšku resp. na šírku orientovaný panel.
Parametre
Technické parametre
Výrobca | Mounting Systems |
---|---|
Výrobca | Mounting Systems |
Počet panelov | 1 |
