Konštrukcia Mounting Systems na rovnú strechu 2 FV panely (extra veľké) na šírku

Konštrukcia Mounting Systems na rovnú strechu 2 FV panely (extra veľké) na šírku
Popis produktu
Konštrukcia Mounting Systems na rovnú strechu 2 FV panely (extra veľké) na šírku

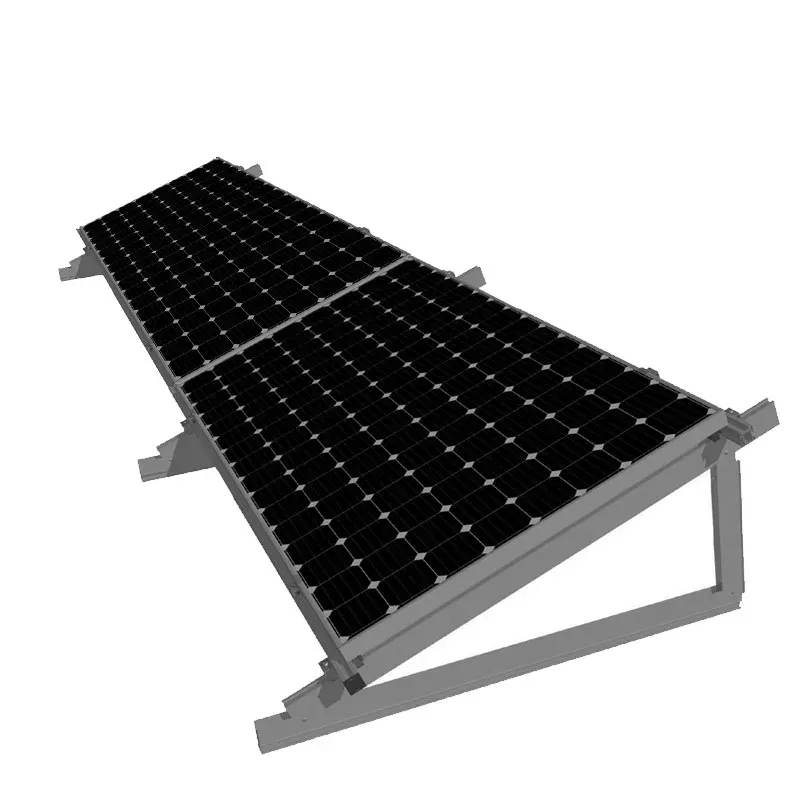

Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35° - 45°. Určené pre inštaláciu panelov orientovaných na šírku.
Materiál: hliník a kvalitná nerezová oceľ.
Pre panely s rozmermi do 2,11 x 1,05 metra.
3x montážny trojuholník 35°- 45° predmontovaný, manuálne nastaviteľný v 5° krokoch.
2x lišta GS 6/40 CS dĺžka 6m 3-kanálová montážna lišta.
4x krížový konektor s priečnym konektorom je možné navzájom kombinovať všetky typy základných líšt.
4x krajná úchytka panela vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú krajné flexibilne použiteľné pre rôzne panely.
2x stredová úchytka panela vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú stredové úchytky flexibilne použiteľné pre rôzne panely.
Odporúčame: špecifikovať typ a charakter strechy a strešnej krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie.
Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.
Parametre
Technické parametre
Výrobca | Mounting Systems |
---|---|
Výrobca | Mounting Systems |
Orientácia panelov | na šírku |
Počet panelov | 2 |
