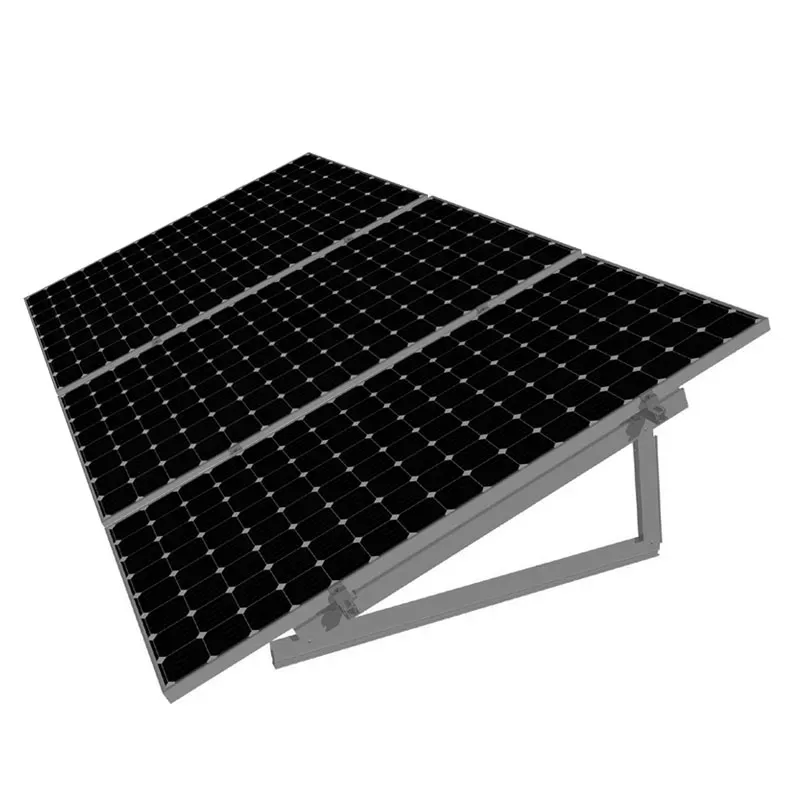

Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na výšku

Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na výšku
Popis produktu
Konštrukcia Mounting Systems na rovnú strechu 3 FV panely (extra veľké) na výšku
Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35° - 45°. Určené pre inštaláciu panelov orientovaných na výšku.
Materiál: hliník a kvalitná nerezová oceľ.
Konštrukcie sú navrhované pre panely s rozmermi do 2,11 x 1,05 metra.
Konštrukcia obsahuje nasledovné komponenty
4x montážny trojuholník 35°- 45°
Predmontovaný, manuálne nastaviteľný v 5° krokoch.
2x lišta GS 6/40 CS dĺžka 4,15m
3-kanálová montážna lišta.
4x krajná úchytka panela
Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú krajné flexibilne použiteľné pre rôzne panely.
4x stredová úchytka panela
Vďaka nastaviteľnému rozsahu zovretia 30-40 mm sú stredové úchytky flexibilne použiteľné pre rôzne panely.
Odporúčame: špecifikovať typ a charakter strechy a strešnej krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie.
Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.
Parametre
Technické parametre
Výrobca | Mounting Systems |
---|---|
Výrobca | Mounting Systems |
Orientácia panelov | na výšku |
Počet panelov | 3 |
