Konštrukcia na rovnú strechu 3 FV panely (nad 2m) na šírku Mounting Systems

Konštrukcia na rovnú strechu 3 FV panely (nad 2m) na šírku Mounting Systems

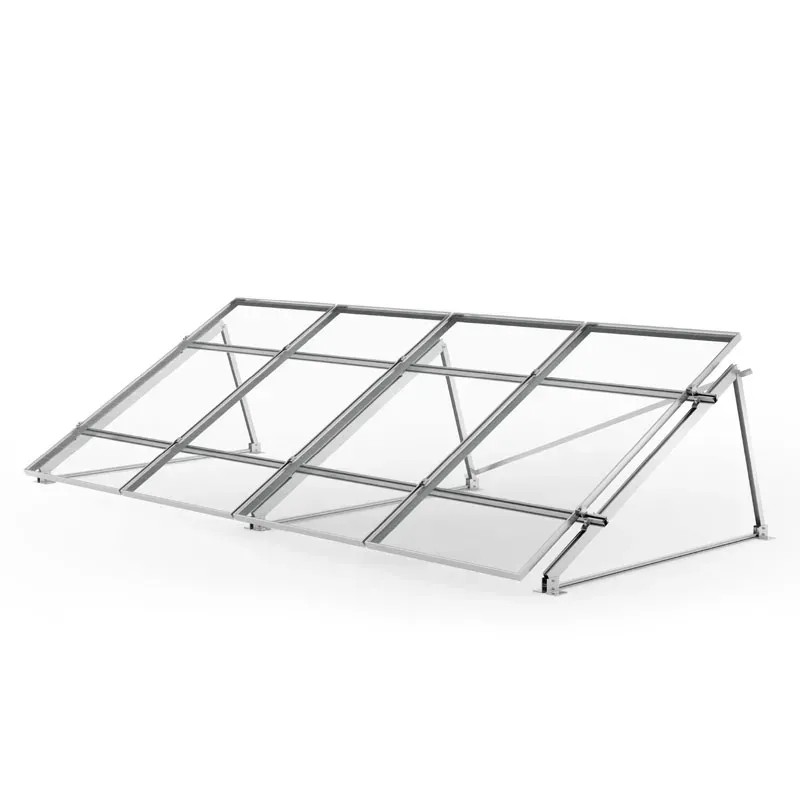

Na rovné až mierne sklonené strechy a voľné priestranstvá. Konštrukcia je navrhnutá pre panely s rozmermi nad 2m. Titulná fotografia je len ilustračná.
Produkt nie je dostupný

Popis produktu

Konštrukcia na rovnú strechu 3 FV panely (nad 2m) na šírku Mounting Systems

Kompletná nosná konštrukcia na rovné až mierne sklonené strechy a voľné priestranstvá. Štandardný sklon v rozmedzí 35°.

Materiál: hliník a kvalitná nerezová oceľ.

Konštrukcia navrhovaná pre panely s rozmermi nad 2m.

  • 3ks Mounting Systems profil GS 6/40 CS dĺžka 6m

  • 16ks Mounting Systems krížový konektor

  • 4ks Vzpera 35° 748 mm pre základný trojuholník 1200 mm

  • 4ks Základný trojuholník 1200 mm

  • 2ks Zavetrávacia výstuha pre trojuholníky 1895 mm

  • 4ks Vŕtacia skrutka 4,2x16

  • 4ks Mounting Systems stredová úchytka panela SK-RH 30-40mm

  • 4ks Mounting Systems krajná úchytka panela SK-RH 30-40mm


Odporúčame: špecifikovať typ a charakter strechy a strešnej krytiny. U nosnej konštrukcie je počítané s kotvením do strechy nie s pokládkou a zaťažením nosnej konštrukcie.

Pre umiestnenie na voľné priestranstvo nie je súčasťou dodávky základová doska alebo nosné prvky kotvené do zeme.

Parametre

Technické parametre

Výrobca Mounting Systems
Počet panelov 3
Výrobca Mounting Systems
Orientácia panelov na šírku
Váha vr. balenia 14 kg
