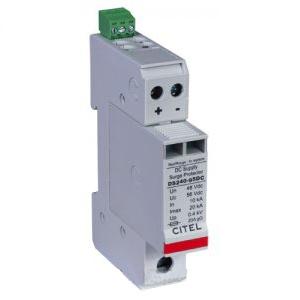

Zvodič prepätia Citel DS240S 75V DC
Popis produktu
Zvodič prepätia istič 75V DC Typ 2 pre DC aplikácie a fotovoltaiku
Zvodiče prepätia DC rady DS240 DC typu 2 sú určené pre ochranu jednosmerných napätí a pre fotovoltaické zariadenia. Zvodič prepätia obsahuje varistory s tepelnou poistkou.
Zvodiče prepätia obsahujú tepelný odpojovač, optickú indikáciu poruchy a dialkovú signalizáciu stavu zvodiča. Zvodiče prepätia sa montujú na DIN lištu a majú modulárnu štruktúru - základný diel a výmenné moduly. Výmenný modul umožňuje jednoduchú a rýchlu výmenu poškodeného dielu.
Typ DS240S - 75DC je primárne určený na ochranu menších i väčších ostrovných fotovoltaických elektrární s menovitým napätím 75V DC, ktorý slúži ako hlavná ochrana systému propti prepäťovým špičkám spôsobeným napr. úderom blesku.
Prepäťová ochrana zvedie potenciál prepätia cez uzemňovaciu svorkovnicu do zeme a tak ochráni ostatné zariadenia v systéme.
Vlastnosti:
- kompaktný 2-pólový zvodič prepätia typu 2
- zvodový na pól až: In=20kA; Imax=40 kA
- bezpečné odpojovacie zariadenie
- ochrana proti priečnemu aj pozdĺžnemu prepätiu
- najmenší zvodič typu 2 na trhu
- šírka len 18mm (šetrí miesto v rozvádzači)
- modulárna štruktúra (základový diel a výmenný modul)
- dialková signalizácia stavu štandardne
- spĺňa normu IEC 61643-1 a EN 61643-11
Maximálne prípustné napätie bez zvodovej reakcie je 100V DC.
Na stiahnutie:
Parametre
Technické parametre
| Výrobca | Citel |
|---|---|
| Max. napätie | 75 |
| Výrobca | Citel |
| DC istenie | Zvodič |
| Váha vr. balenia | 0.2 kg |
