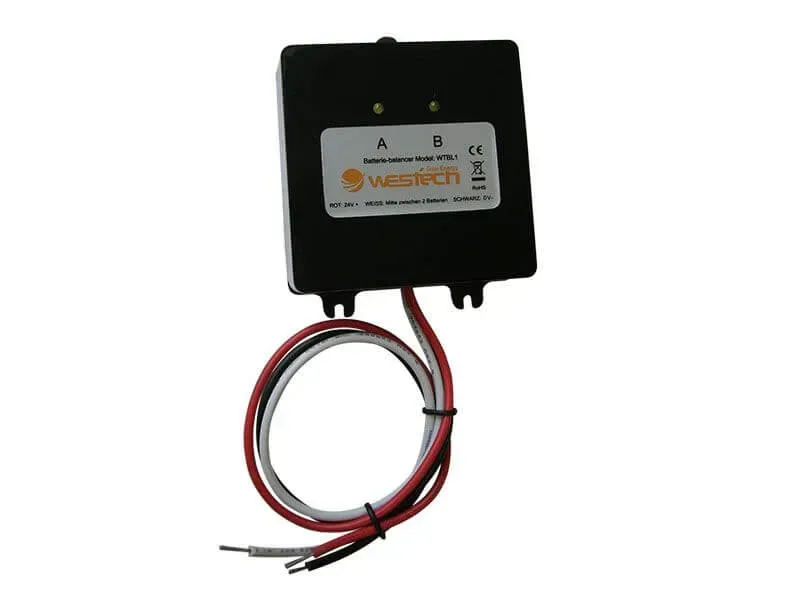

Batériový balancér 12V solárne batérie
Každá 12V batéria má inú kapacitu a taktiež vyžaduje aj iný prístup nabíjania. Jedna batéria môže byť nabitá, no druhá ešte nie je nabitá. Pre olovené akumulátory 12V (tekuté, gel, agm) ,zapojené sériovo na vyššie napätie, kde vyrovnáva rozdiely na jednotlivých batériách.. Oddelene nabíja 2 batérie nabíjacím prudom od generátora, solárneho systému, veternej turbíny a pod. Pre 24V systémy je potrebný 1 balancér, pre 36V 2 balancére a pre 48V 3 balancére.
Pokiaľ je sériovo zapojených dve a viac batérií, ktoré sa nabíjajú a vybíjajú, postupom času sa napätia rozlíši ich kapacita a výkonnosť. Jedna batéria má vyššie napätie a druhá nižšie. Balancér tieto rozdiely napätia vyrovnáva a tým zároveň zvýši kapacitu celého batériového systému a predlžuje životnosť batérií.
Dôsledky rozdielnych nabíjacích stavov a nesprávneho nabíjania sú:
- Sulfácia batérie, ktorá sa nikdy správne nenabila (stratí kapacitu)
- Silná oxidácia a dehydratácia prebitej batérie
Príklad nevybalancovaného systému batérií:

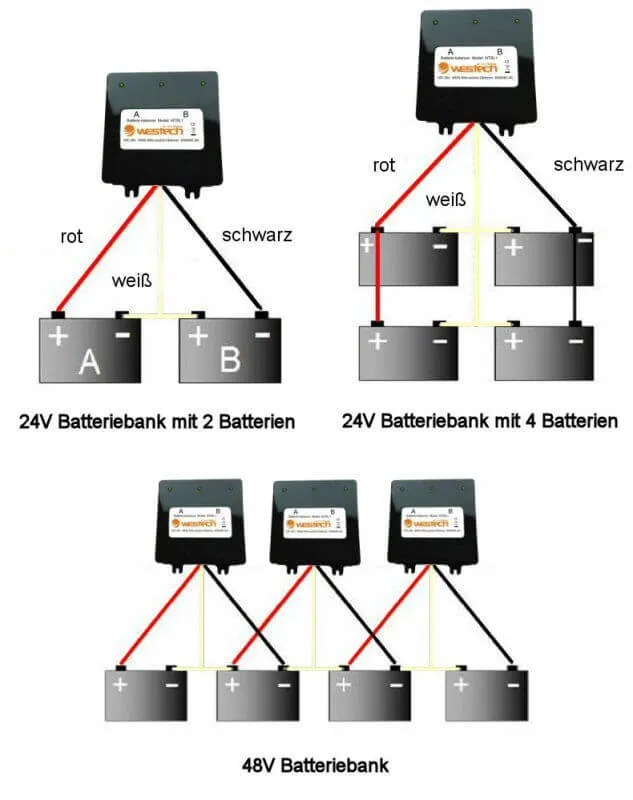

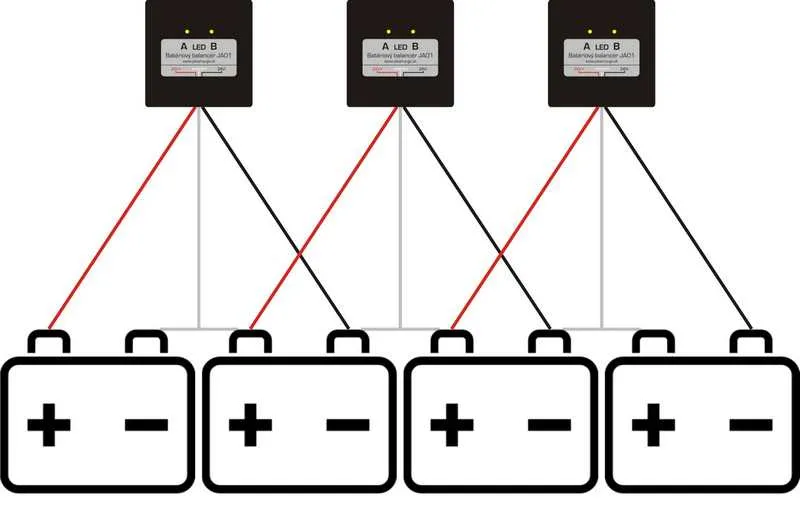

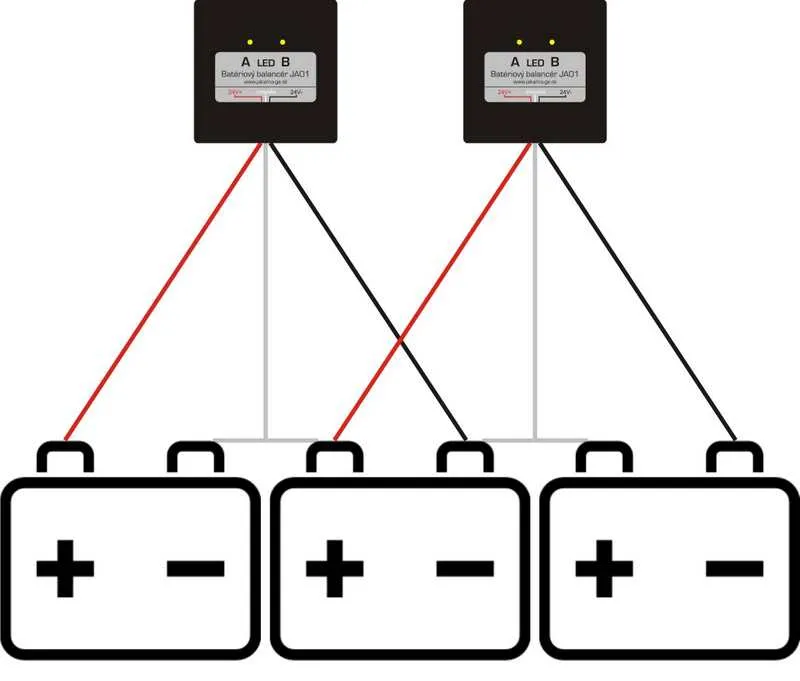

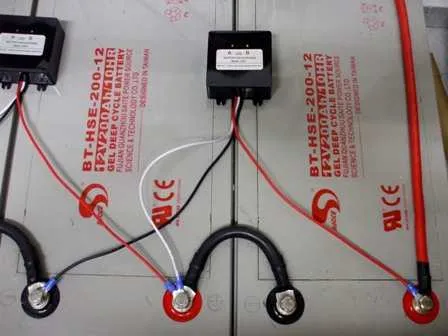

Postup zapojenia:
- čierny vodič (mínus)
- biely vodič (batériová prepojka)
- červený vodič (plus)
Parametre:
- Napätie batérií: 2x 12V
- Vyrovnávací prúd: 0-5A
- Vlastná spotreba: <3mA
- Rozmery: 70 x 70 x 27mm
- Ochrana voči obrátenej polarite: áno
- Odpojenie pri nízkom napätí: 10V
LED indikácia
0
|
LED A
|
LED B
|
U(A)=U(B)
|
nesvieti
|
nesvieti
|
U(A)˃U(B)
|
bliká
|
nesvieti
|
U(A)˂ U(B)
|
nesvieti
|
bliká
|
U(A)˂10V
|
svieti
|
nesvieti
|
U(B) ˂10V
|
nesvieti
|
svieti
|
U(A/B) ˂ 10V
|
svieti
|
svieti
|
Upozornenie: Balancér je vybavený vnútornou vratnou poistkou, ktorá chráni balancér proti skratu. Napriek tomu doporučujeme chrániť mínusový aj plusový pól ďalšou 6A tavnou poistkou napr. sklenenou 5x20 6F alebo autopoistkou.
Upozornenie: Pri inštalácii balancéru, je potrebné dodržať postupnosť pripájania vodičov. V opačnom prípade môže vzniknúť situácia, kedy dôjde k poškodeniu vnútorných mosfetov.
