Regulátor nabíjania MPPT EPsolar XDS2 XTRA 1210N 10A 100VDC

Regulátor nabíjania MPPT EPsolar XDS2 XTRA 1210N 10A 100VDC

Séria MPPT regulátorov série XTRA je zárukou vysokej kvality a maximálnej výbavy pre ostrovné systémy s napätím panelov až 100 V a max. nabíjacím prúdom 10A.
BoxSkladom 1 ks: Môže byť u vás 25. – 26. 4.
54,90 €s DPH
Výrobca: EPsolar
ID: #76677

Popis produktu

Regulátor nabíjania MPPT EPsolar XDS2 XTRA 10A 100VDC 12/24V


Séria MPPT regulátorov série XTRA je zárukou vysokej kvality a maximálnej výbavy pre ostrovné systémy s napätím panelov až 100V a max. nabíjacím prúdom 10A. Vhodné pre batérie 12/24V a solárne panely 130/260W.

Regulátor XTRA je vhodný pre širokú škálu ostrovných aplikácií, ako sú chaty, domy a podobne. Vhodný je aj pre použitie vo vozidlách a to vďaka možnosti uzemnenia na mínusový pól. Priamo v MPPT regulátore je integrovaný multifunkčný displej pre jednoduché monitorovanie systému a prípadné nastavenie prevádzkových parametrov ako aj kontrolných LED diód.


Regulátor pracuje tak, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie (tým zvýšiť prúd) a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými aj lítium-iónovými batériami.


MPPT

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) - sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí.Pri porovnaní s klasickým regulátorom PWM, zvyšuje technológia MPPT účinnosť nabíjania o cca 30%.

Maximálny nabíjací prúd do batérie tohto modelu je 10A čo zodpovedá výkonu panelu 130Wp ak máte 12V batériu, alebo 260Wp ak máte 24V batériu. V prípade že bude panel poskytovať vyšší výkon, potom ho regulátor obmedzí na svoj nominálny maximálny výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!

Solárne panely môžete prepájať do série a ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V. Po prekročení tejto hodnoty sa regulátor trvale poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25C. Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 90V)

Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50. Externý displej MT50 nie je súčasťou balenia, ale je možné ho zakúpiť.

Pre podrobné sledovanie kapacity batérie odporúčame zakúpiť sledovač stavu batérií.

Informácie o princípe zobrazenia kapacity batérie nájdete aj vo FAQ v časti Solárne systémy.

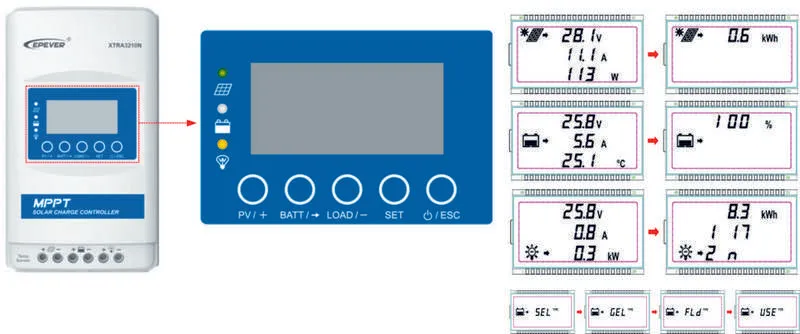

  Možnosti nastavovania:

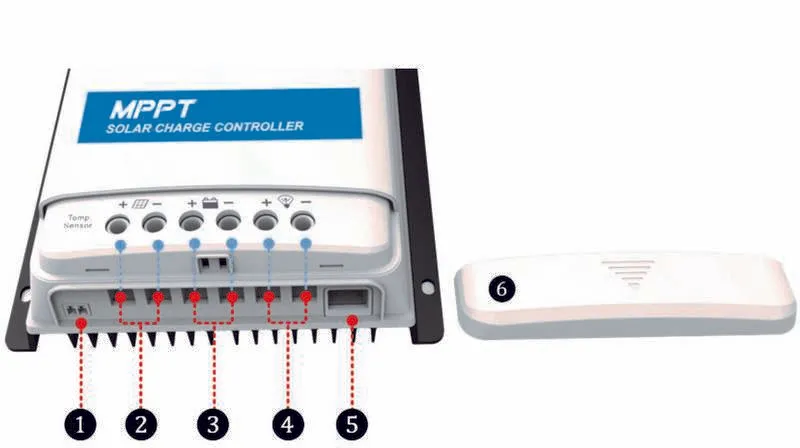

  Inštalácia:

  1. K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (3)
  2. Pripojte záťaž (4)
  3. Pripojte solárny panel (2)


  Vlastnosti:

  • Multifunkčný vstavaný LCD displej pre kompletný monitoring a nastavovanie parametrov

  • Stupeň krytia IP32

  • Platový predný kryt, zadná časť z vylisovaného hliníka- chladič

  • Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.

  • Pokročilá technológia MPPT s účinnosťou najmenej 99,5%

  • Veľmi rýchle sledovanie a zaručená efektivita sledovania

  • Pokročilý riadiaci algoritmus MPPT pre minimalizáciu strát, rýchlosti a stratového času

  • Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%

  • Presné rozpoznanie a sledovanie maximálneho bodu výkonu

  • Automatické obmedzenie nabíjacieho výkonu a prúdu

  • Široký rozsah prevádzkového napätia MPP

  • Kompatibilný s olovenými a lítium-iónovými batériami

  • Funkcia kompenzácia teploty batérie

  • Funkcia prevádzkových štatistík v reálnom čase

  • Funkcia pre zníženie teploty pri prehriatí

  • S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii pre rôzne požiadavky

  • Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC

  • Rozsiahle elektronické ochrany

  • Chladenie regulátora je zabezpečené pomocou pasívneho rebrovaného chladiča na zadnej strane regulátora. Na regulátore sa nenachádza aktívne chladenie.

Druhy ochrán:

  • FV nadprúd

  • Skrat FV

  • Obrátená FV polarita

  • Obrátená polarita batérie

  • Prepätie batérie

  • Nadmerné vybitie akumulátora

  • Prehriatie batérie

  • Nízka teplota lítiovej batérie

  • Skrat záťaže

  • Preťaženie záťaže

  • Prehriatie regulátora

  Technické parametre:

  • Nominálne systémové napätie: 12/24V auto voľba

  • Nabíjací prúd: 10A

  • Vybíjací prúd: 10A

  • Rozsah napätia batérie: 8-32V

  • Max. FV napätie na prázdno: 100V pri 25°C (92V pri minimálnej teplote okolia)

  • MPP rozsah napätia: Napätie batérie +2°C do 72V

  • Max. vstup FV: 130W pri 12V a 260W pri 24V

  • Vlastná spotreba: <12mA

  • Pokles napätia pri vybíjaní: <0,23V

  • Teplotná kompenzácia: -3mV/°C/2V

  • Uzemnenie: spoločne na mínus pól

  • RS485 rozhranie: 5VDC/100mA

  • USB rozhranie: 60S

  • Prevádzková teplota okolia: -25°C až 50°C

  • Rozsah skladovacej teploty: -20°C až 70°C

  • Relatívna vlhkosť: <95%

  • Krytie: IP32

  • Rozmery: 175x143x48mm

  • Montážne rozmery: 140x134mm

  • Rozmer montážnej diery: 5mm

  • Terminál: 12AWG 4mm2

  • Odporúčaný kábel: 12AWG, 4mm2

  • Hmotnosť: 0,57kg
