Dvojdielny zvodič prepätia a bleskových prúdov Citel DS50VGPVS 1000V s ochranou typu VG

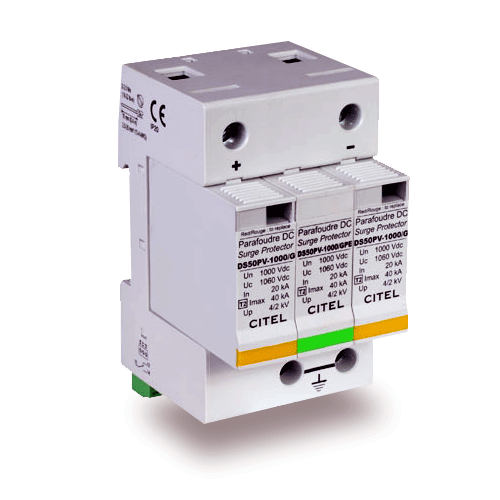

Zvodič DS 50VGPVS je dvojdielny zvodič prepätia typu 2 (základový diel a výmenné moduly) a je určený na montáž na DIN lištu. Vymeniteľný modul umožňuje jednoduchú výmenu poškodeného dielu, bez nutnosti demontáže pripojených vodičov.

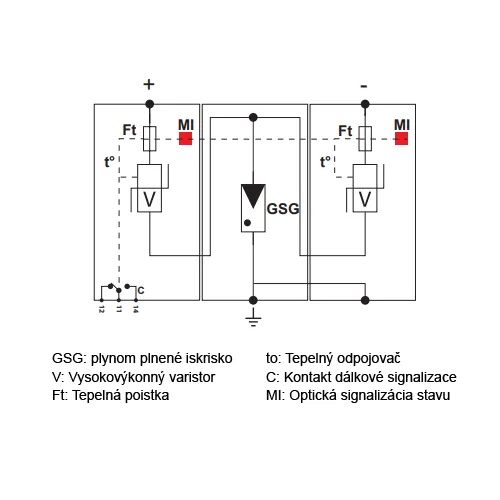

Zvodič obsahuje ochranu typu VG so špeciálnym plynom plneným iskriskom (GSG) a vysokovýkonné varistory v zapojení do Y. Špeciálny vývoj a zapojenie jednotlivých komponentov umožňujú bezchybné meranie izolačného odporu a výrazne predlžuje životnosť zvodiča, lebo nevznikajú žiadne priepustné ani prevádzkové prúdy.

Zvodič DS50VGPVS je štandardne vybavený diaľkovou signalizáciou stavu ochrany. Vďaka galvanickému oddeleniu je zvodič DS50VGPVS vhodný rovnako pre aplikácie s fotovoltaickými panelmi na báze tenkých vrstiev.

  Vlastnosti

• Zvodič prepätia typu 2 na báze plynom plneného iskriska.
• 10-ročná záruka
• Zvodový prúd na pól: In = 20 kA; Imax = 40 kA
• Dvojnásobne istenej odpojovacie zariadenie
• Galvanické oddelenie
• Nedochádza k starnutiu v dôsledku priepustných alebo prevádzkových prúdov
• Zapojenie do Y odolné proti chybám a prepólovaniu
• Nie je nutné predistenie
• Výmenný ochranný modul
• Diaľková signalizácia stavu štandardne
• Možno použiť do všetkých fotovoltaických zariadení až do
• 1000 V DC (Uocstc)
• Vyhovuje normám IEC 61643-1 a EN 61643-11

  Technické parametre

• SPD podľa EN61643-11 / IEC61643-1 Typ 2 / Class II / C
• Menovité napätie U (Uocstc): 1000V
• Max. prípustné prevádzkové napätie (Ucpv): 1200V
• Medzná zvodový prúd (8/20 mikrosekúnd): 40kA
• Menovitý zvodový prúd (8/20 mikrosekúnd): 20kA
• Napäťová ochranná hladina pri In: <3,6 kV
• Napäťová ochranná hladina pri 5 kA: <2,6 kV
• Napäťová ochranná hladina pri 12,5 kA: <3,1 kV
• Napäťová ochranná hladina pri Imax: <4,5kV
• Prevádzkový / priepustný prúd: Nevzniká
• Následný prúd: Nevzniká
• Schopnosť zhášanie následne. prúdu: nekonečná
• Doba odozvy: <25 ns
• Skrat. odolnosť pri max. predistení: 25 kA
• Indikácia závady: mechanicky - červená farba
• Prevádzková teplota: -40°C do +85°C
• Prierez pripojených vodičov: 2,5 mm2 až 25 mm2
• Krytie: IP20

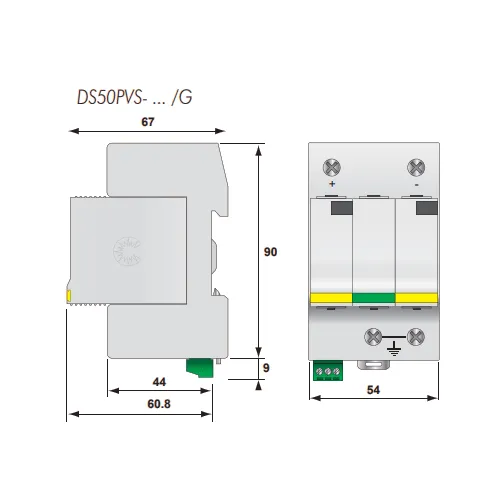

• Montáž na lištu: DIN lišta 35 mm
• Šírka zvodiča: 3 TE, DIN 43880
• Materiál puzdra: Termoplast UL94-V0
• Diaľková signalizácia (štandardne): Bezpotenciálový prepínací kontakt
• Spínaný výkon: 250V/0,5A (AC) - 30V/2A (DC)
• Prierez pripoj. vodiče: max. 1,5 mm2

  Skúšobné normy

• DIN EN 61643-11 Nemecko: Zvodič prepätia typu 2
• IEC 61643-1 medzinárodný: Low voltage SPD - Class II test
• EN 61643-11 Európa: Low voltage SPD - Class II test
• UL 1449 ed. 2 USA: Type 4, Type 2 Location
