Dvojdielny zvodič prepätia a bleskových prúdov Citel DS50PVS 1000V

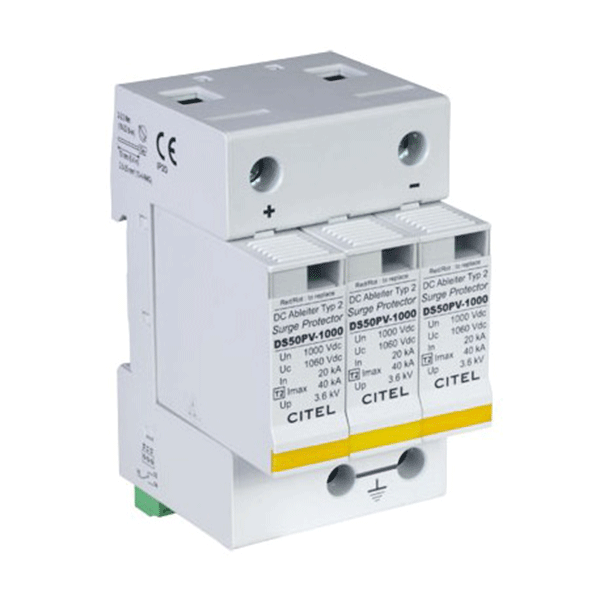

Zvodiče prepätia DS50PVS sú dvojdielne zvodiče typu 2 (s modulárnou štruktúrou) a montujú sa na DIN lištu. Výmenný modul umožňuje jednoduchú výmenu poškodeného dielu bez nutnosti demontáže pripojených vodičov.
Sú to zvodiče špeciálne vyvinuté pre ochranu fotovoltických zariadení pred prepätím a dodávajú sa v prevedení pre napätie 500V, 800V a 1000V DC.
Zvodiče obsahujú vysokovýkonný varistor s tepelnou poistkou a v prípade poruchy odpojí tepelné odpojovacie zariadenie prúdový obvod zvodiča, čo je signalizované optickou signalizáciou stavu zvodiča.
Vlastnosti
- Prepäťová ochrana pre fotovoltaiku typu 2
- Zvodový prúd na pól: In = 20kA / Imax = 40kA
- Bezpečné odpojovacie zariadenie
- Zapojenie do Y odolné proti chybám
- Nevznikajú škody pri poruche izolácie
- Modulárna štruktúra
- Kontakt diaľkovej signalizácie štandardne
- Spĺňa normy EN 61643-11 a IEC 61643-1
Technické parametre
- Menovité napätie U (Uocstc): 1000V
- Max. prípustné prevádzkové napätie (Ucpv): 1060V
- Medzná zvodový prúd (8/20 mikrosekúnd): 40kA
- Menovitý zvodový prúd (8/20 mikrosekúnd): 20kA
- Napäťová ochranná hladina: 3,6 kV
- Napäťová ochranná hladina pri 5 kA: 2,6 kV
- Prevádzkový / priepustný prúd: < 1 mA
- Následný prúd: Nevzniká
- Schopnosť zhášanie následne. prúdu: nekonečná
- Doba odozvy: <25 ns
- Skrat. odolnosť pri max. predistení: 25 kA
- Max. predistenie: 125 A (gL / gG)
- Indikácia závady: mechanicky - červená farba
- Prevádzková teplota: -40°C do +85°C
- Prierez pripojených vodičov: 2,5 mm2 až 25 mm2
- Krytie: IP20
- Montáž na lištu: DIN lišta 35 mm
- Šírka zvodiča: 3 TE, DIN 43880
- Materiál puzdra: Termoplast UL94-V0
- Diaľková signalizácia (štandardne): Bezpotenciálový prepínací kontakt
- Spínaný výkon: 250V/0,5A (AC) - 30V/2A (DC)
- Prierez pripoj. vodiče: max. 1,5 mm2
Skúšobné normy
- DIN EN 61643-11 Nemecko: Zvodič prepätia typu 2
- IEC 61643-1 medzinárodný: Low voltage SPD - Class II test
- EN 61643-11 Európa: Low voltage SPD - Class II test
- UL 1449 ed. 2 USA: Type 4, Type 2 Location
