Kvalitný MPPT regulátor EPsolar s napätím panelov až 200 V do 80 A. Batéria 12/24/48, FV max. 1000/2000 / 4000Wp

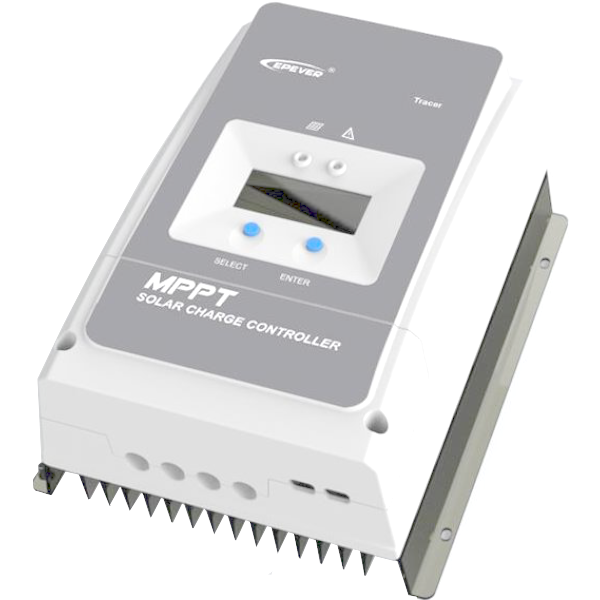

MPPT solárny regulátor EPEVER Tracer 8420AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní pri väčších ostrovných a hybridných systémov.

Priamo v MPPT regulátora je integrovaný multifunkčný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

  Funkcia

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižšia prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

  Technológia

Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenie (MSRT) a pokročilom riadiacim algoritmu MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkonu, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zabezpečuje efektívnosť sledovanie, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.

  Maximálny výkon solárnych panelov vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 80A čo zodpovedá výkonu panelu 1000 Wp ak máte 12V batériu, 2000 Wp ak máte 24V batériu, alebo 4000Wp ak máte 48V batériu. V prípade že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

  Maximálne vstupné napätie solárnych panelov

Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor Nezamieňajme za napätie panela v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 200V - prekročení tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25 ℃. Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25 ℃ (napätie v záťaži Vmpp maximálne 144V)!

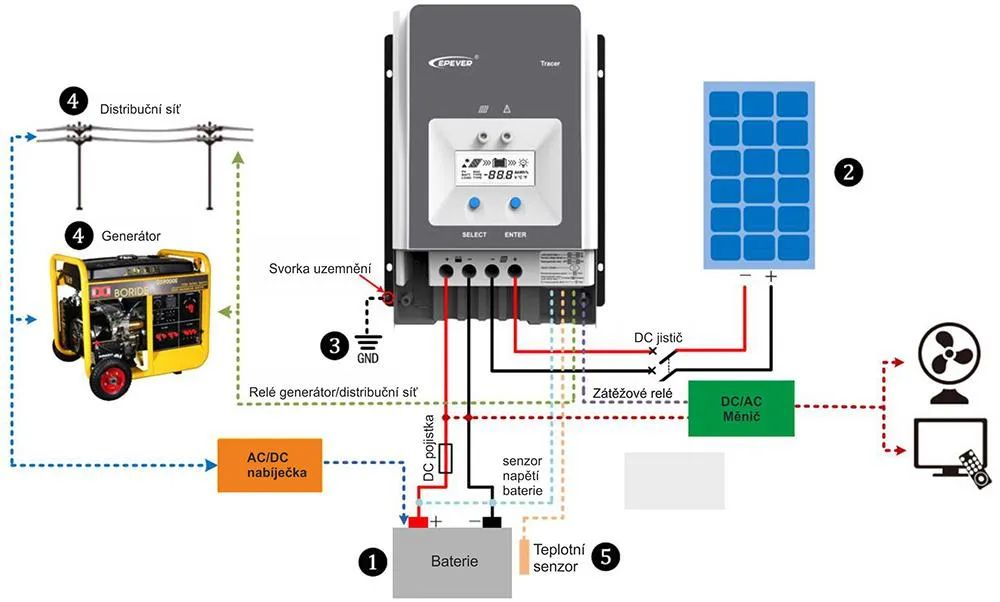

  Monitoring a nastavenie

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitoring môžete vykonávať tiež vo Vašom PC, budete k tomu potrebovať len EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť karte USB kábla. Monitorovať a nastavovať môže tiež pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.

  Popis regulátoru

1. LED indikátor nabíjania
2. Tlačidlo SELECT ("VYBRAŤ")
3. Poistka
4. Svorka uzemnenia
5. Otvory pre skrutku veka M4
6. Indikátor alarmu obrátenej Polari
7. Generátor a záťažové relé aktívne
8. Port RTS - externé teplotné senzo
9. Port RS485 (5 V DC / 200 mA)
10. Relé funkcie / generátora zapnuté
11. Port RBVS - napäťový senzor
12. Riadená oneskorenie záťaže
13. Relé distribučná sieť / generátor vypnuté
14. Svorky pre fotovoltaické panely
15. Svorky batérie
16. Tlačidlo ENTER ("ZADAŤ")
17. LCD
18. LED indikátor poruchy

​

  ​Technické parametre

• Nominálne napätie batérií: 12VDC / 24VDC / 48VDC automatická detekcia
• Maximálny prúd batérie: 80A
• Menovitý prúd záťaže: 80A
• Rozsah vstupného napätia batérie: 8 V～68 V
• Poistka batérie: 150 A/58 V
• Menovitý nabíjací výkon: 1000W/12V, 2000W/24V, 3000W/36V, 4000W/48V
• Max. napätia FV otvoreného obvodu: 200 V, 180 V
• Rozsah MPP napätia: ～144 V
• Účinnosť MPPT: ≥ 99,5 %
• Účinnosť prevodu: Max. 98,7 %
• Vlastná spotreba: 98 mA/12 V; 60 mA/24 V; 50 mA/36 V; 46 mA/48 V
• Uzemnenie: uzemnenie záporných pólov
• Relé: Menovitá hodnota: 5 A / 30 VDC; Max. hodnota: 0,5 A / 60 VDC
• Čas podsvietenia LCD: Predvolené: 60 S, Rozpätie: 0 ~ 999 S (0S: podsvietenie je zapnuté neustále)
• Rozsah okolitej teploty: -25 ℃ ~ + 60 ℃ (Obmedzenie výkonu nad 45 ℃)
• Rozsah teploty LCD: -20 ℃ ~ + 70 ℃
• Rozsah teploty uskladnenia: -30 ℃ ~ + 85 ℃
• Rozsah relatívnej vlhkosti: 5% až 95% (N. C.)
• Krytie: IP20
• Stupeň znečistenia: PD2
• Rozmery: 394 × 240 × 134 mm
• Montážne rozmery: 300 × 228 mm
• Veľkosť montážneho otvoru: Φ7
• Svorka: 2 AWG / 35 mm2
• Odporúčaný kábel: 4 AWG / 25 mm2
• Hmotnosť: 6,1 kg
• Certifikácia: EN / IEC62109-1, EMC EN61000-6-3 / EN61000-6-1, IEC62321-3-1
