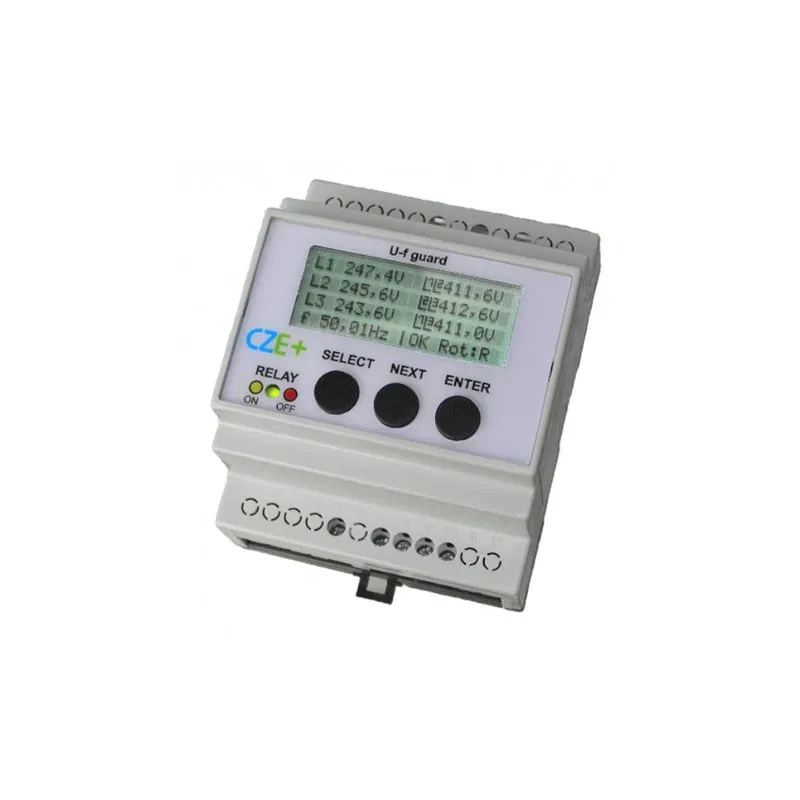

Napäťová a frekvenčná ochrana U-f guard - HDO

Trojstupňová sieťová ochrana pre 3-fázové aj 1-fázové sústavy so sledovaním frekvencie, fázových alebo združených napätí. Navyše prístroje v predaji od 1. 2. 2020 je možné použiť aj ako náhradu za jednostupňové alebo dvojstupňové ochrany pokiaľ sa nastavia v menu na meranie v móde jedno alebo dvoch stupňov merania, aby prístroje nemerali v prvom stupni nadpätia agregovanej hodnoty 10 minútových intervalov.

Rozsah vypínacích napätí a frekvenciou aj reakčný čas je možné jednoducho nastaviť pomocou podsvieteného displeja a jednoduchého menu. Meranie parametrov siete je možné nastaviť buď pre trojfázovú alebo jednofázovú sústavu, kde nie je požadovaná prítomnosť všetkých troch fáz.

Sieťovú ochranu možno nastaviť pre meranie v jednom, dvoch alebo troch stupňoch. Pri nadpätí prvého stupňa je po nastavení reakčnej doby 3 s prístroj automaticky nastavený pre agregáciu podľa STN EN 61000-4-30 triedy S.

Biele LED podsvietenie umožňuje sledovať zobrazované hodnoty aj v miestach inštalácie, kde by inak bola zlá viditeľnosť. Stav spínania relé je navyše indikovaný prídavnou dvojfarebnou LED. Zariadenie tiež ukladá chybové stavy do pamäte a pomocou displeja je možné zobraziť počet jednotlivých chýb. Ďalej sa ukladá čas, po ktorý je zariadenie v prevádzke. Tretím ukladaným údajom je čas, po ktorý je odpojený kontakt relé, ovládajúci výkonový spínací prvok.

Predĺženie doby odopnutí kontaktov výstupného relé od okamihu detekcie chyby v sieti a to až 30 minút od posledne zaznamenaného prekročenia napätia alebo frekvencie. Nie je teda nutné ochranu v elektroinštalácii dovybavovať časovacím relé pri požiadavke dlhých časov pre odpojenie výkonového zariadenia.

Technické parametre

• Rozsah meracieho napätia: 160 - 300 Vac / 150 - 485 Vac, 40 - 300 Vac / 80 .. 485 Vac voliteľne na obj.
• Napájacie napätie, príkon: 150 - 300 Vac, 50 Hz ± 10%, <3W, rozšírenie podpätia od 40 Vac 0,5 s voliť. na obj.
• Stupne nastavenia ochrany: jednofázové alebo trojfázové, voľba merania v 1, 2 alebo 3 stupňoch

• Rozsah nastavenia napäťové ochrany, presnosť merania: 160 Vac - 276 Vac (mer. L proti N) ± 0,5% S tr. , Alt. 100 Vac - 288 Vac voliteľne na objednávku, 280 Vac - 485 Vac (mer. L proti L) ± 0,5% S tr.

• Rozsah nastavenia frekvenčnej ochrany, rozsah zobrazenia, presnosť merania: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ± 0,005 Hz

• Sledovacia doba - časové meracie okno, krok nastavenia:

• 1. stupeň: podpätie 0,040 - 2 s, krok 20 ms, nadpätie 0,040 - 3,2 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms

• 2. stupeň: podpätie 0,040 - 2 s, krok 20 ms, nadpätie 0,040 - 1 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms

• 3. stupeň: nadpätie 0,100 s pri voľbe 276 alebo 287 V

• Meranie napäťovej asymetrie: 1 - 20%, po 1%, veľ. Kroku 1% z Un = 230 V

• Vstupný kontakt pre vodič signálu od zariadenie hromadného diaľkového ovládania: požadovaná impedancia pripájaného vodiča menšia ako 1 kOhm pri meraní medzi vodičom N a vodičom signálu od dekodéra HDO pri zopnutom stave vnútorného relé dekodéra, reakčná doba: < 20 ms

• Výstupné kontakty- elektromechanické relé:

• Zákl. verzia jednopólový odpínač: 6 A / 250VAC

• Rýchlosť odozvy: <10 ms

• Max. počet zopnutí: 105 pri men. hodnotách

• Nastaviteľný čas zotrvania znovuzopnutia kontaktov relé od okamihu odznení chyby siete nastaviteľné od: 5 s do 30 min, krok 1 s

• Zaznamenávanie dátumu a času prepnutia kontaktov elektromech. relé: podrobné údaje o 14 posledných detekovaných odpojení

• Hodiny: nastaviteľný kalendár s presnosťou hodín ± 1 min / mes, po odopnutí napájania si prístroj uchováva čas vďaka vnútornej batérii (> 5 rokov)

• Pracovná teplota, vzdušná vlhkosť: -20 ° C .. + 60 ° C, 95% <0,02% / ° C

• Teplota skladovania, vzdušná vlhkosť: -30 ° C .. + 70 ° C, 95% (nekondenzujúca)

• Prierez vodičov na svorky max.: 2,5 mm2

• Puzdro prístroja: materiál ABS, samozhášavý podľa normy UL94-V1

• Montáž: symetrická lišta 35 mm, šírka 70 mm (4 moduly)

• Zobrazenie: LCD displej, podsvietenie, dvojfarebná LED na indikáciu stavu relé

• Elektrická životnosť relé, prístroje: 105 zopnutí pri menovitom výkone, celková životnosť> 40000 hodín

• Spôsob ovládania, nastavenia, normy: 3 tlačidlá, prístup cez štvormiestne heslo, na zvláštne objedn. možno priradiť unikátne heslo, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 v triede S; 50438; 50160 trieda 2
