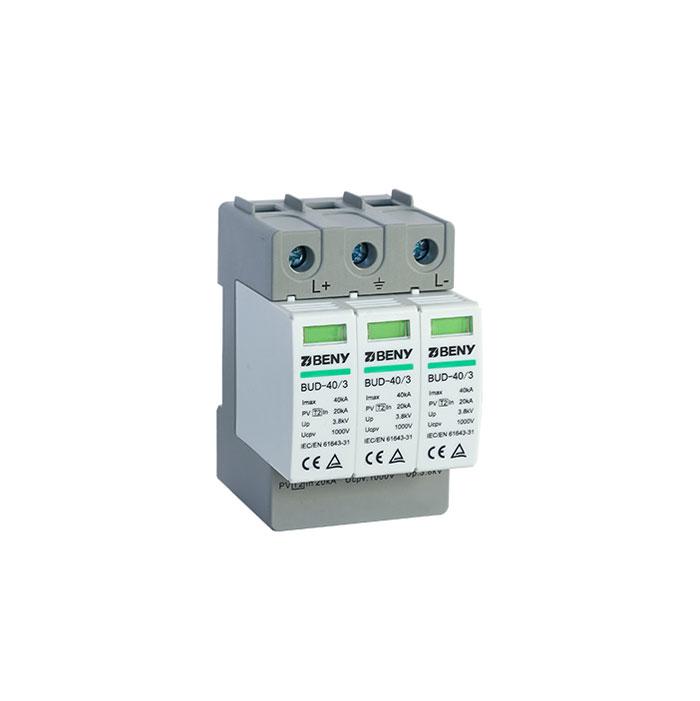

Elektrická prepäťová ochrana BUD-40/3 DC 1000V Typ 2
Popis produktu
Prepäťová ochrana FV DC BUD-40/3
Prepäťová ochrana bola navrhnutá a vyrobená v súlade so štandardom FV IEC/EN 61643-31, ktorý je široko používaný v kombinovanom boxe FV DC, invertore, regulátore a FV DC skrini. Menovité napätie 1000V DC, maximálny vybíjací prúd 40KA, vysoko účinný proti bleskovému prepätiu.
Typ 2 chráni proti bleskovému prepätiu, keď strešné konštrukcie na ktoré sú umiestnené PV moduly, majú pozdĺžne aspoň 80 cm dištančnú medzeru od bleskozvodu až k jej uzemneniu alebo možno tiež využiť pokiaľ strešná konštrukcia žiadny bleskozvod nevlastní.
Vlastnosti
maximálny vybíjací prúd 40kA
maximálne prevádzkové napätie 1000 V DC
proti bleskovému prepätiu
Vhodné na použitie vo všetkých fotovoltaických systémoch
Skladajúci sa zo základnej časti a zásuvných ochranných modulov
Jednoduchá inštalácia a údržba
Čas odozvy menej ako 25 nanosekúnd
Voliteľný kontakt pre diaľkovú signalizáciu (FM) pre monitorovacie zariadenia (plávajúce prepínací kontakt)
Montáž na DIN lištu TH35-7.5/DIN35
Spĺňa: IEC/EN 61643-31
Parametre
Model: BUD-40/3
Pól: 3P
SPD podľa EN 50539-11: 2
Otvorené napätie Uoc Max: 1000V
Max. vybíjací prúd (8/20 µs) [(DC+/DC-) –> PE] (Imax): 40KA
Nominálny vybíjací prúd (8/20 µs) [(DC+/DC-) –> PE] (In): 20KA
Úroveň ochrany napätia Up: ≤ 3.8 KV
Čas odozvy (tA): ≤ 25 ns
Indikácia prevádzkového stavu / poruchy: Zelená / červená
Diaľkový signalizačný kontakt (voliteľné): Kontakt na prepínač
Na montáž na: 35 mm DIN lištu
Stupeň ochrany: IP20
Parametre
Technické parametre
Výrobca | BENY |
---|---|
Výrobca | BENY |
Váha vr. balenia | 0.36 kg |
