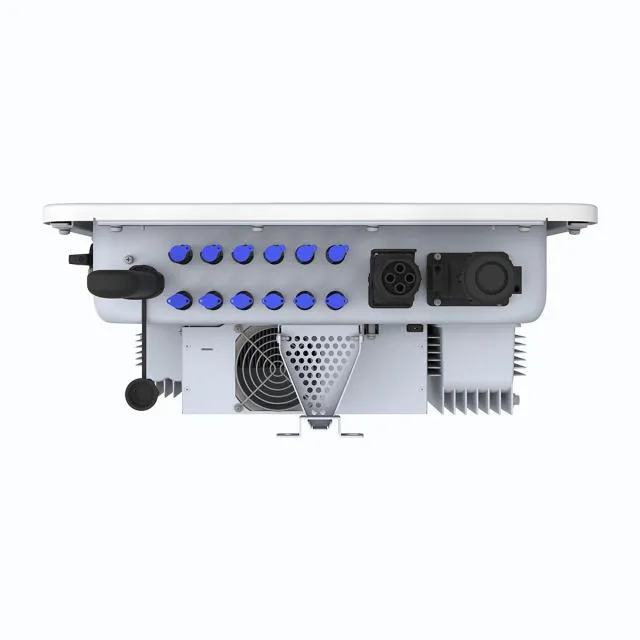

Trojfázový hybridný menič HUAWEI SUN2000-17K-MB0

Technické parametre

Všeobecné informácie

• Rozsah prevádzkovej teploty: -25 ~ +60 °C
• Relatívna prevádzková vlhkosť: 0 % RH~100 % RH
• Prevádzková výška: 0 - 4 000 m (zníženie výkonu > 2 000 m)

• Chladenie: Smart Air Cooling

• Displej: LED displeje; integrovaná WLAN + aplikácia FusionSolar

• Komunikácia: RS485; WLAN/Ethernet cez Smart Dongle-WLAN-FE (voliteľné), 4G / 3G / 2G cez Smart Dongle-4G (voliteľné); EMMA (voliteľné)

• Hmotnosť (vrátane montážnej konzoly): 21 kg

• Rozmery (vrátane montážnej konzoly): 546 x 460 x 228 mm

• Trieda ochrany: IP66

• Spotreba PID: 5W

• Max. Počet zariadení pripojených paralelne (s Smart String ESS): 3


DC vstup

• Odporúčaný maximálny FV výkon: 25 500 Wp
• Max. vstupné napätie: 1 100 V
• Rozsah prevádzkového napätia: 200 V ~ 1000 V

• Štartovacie napätie: 200V

• Nominálne vstupné napätie: 600 V

• Max. vstupný prúd na MPPT: 30 A (dva stringy) / 20 A (jeden string)

• Max. skratový prúd: 40 A

• Počet sledovačov MPP: 2

• Max. počet vstupov na MPPT: 2


AC výstup

• Sieťové pripojenie: Trojfázové
• Nominálny výkon: 17 000 W
• Maximálny zdanlivý výkon: 18 700 W

• Menovité výstupné napätie: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 240 Vac / 415 Vac; 3W / N + PE

• Frekvencia striedavého prúdu: 50 Hz / 60 Hz

• Nastaviteľný účinník: 0,8 kap. ... 0,8 ind.

• Celkové harmonické skreslenie (THD): ≤ 3 %.


Účinnosť

• Max. Účinnosť: 98,4 %
• Európska účinnosť: 97,9 % – 98,2 %

Ochranné zariadenia

• Kategória prepätia: PV II / AC III
• Ochrana proti ostrovčekom: Áno
• AC nadprúdová ochrana: Áno

• DC ochrana proti prepólovaniu: Áno

• DC prepäťová ochrana: TYP II

• AC prepäťová ochrana: Áno, kompatibilná s triedou ochrany TYP II podľa EN/IEC 61643-11

• Detekcia izolačného odporu DC: Áno

• Jednotka monitorovania zvyškového prúdu: Áno

• Ochrana pri poruche oblúka: Áno

• Integrovaná PID regulácia: Áno


Optimalizátor modulov

• SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P, MERC-1300W-P

Štandardy a bezpečnosť

• EN/IEC 62109-1, EN/IEC 62109-2

Podmienky sieťového pripojenia

• IEC61727, IEC62116, IEC61683, EN50530, ABNT NBR 16149/16150, MEA/PEA, G99, IRR-DCC-MV/ IRR-TIC, Filipínska sieťový kód Rezolúcia č. 07, NRS 0497-592-1 , UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244 (UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11.

Obsah balenia

• HUAWEI SUN2000-17K-MB0
• PV konektor
• AC konektor

• Konektor signálneho kábla

• Držiak
