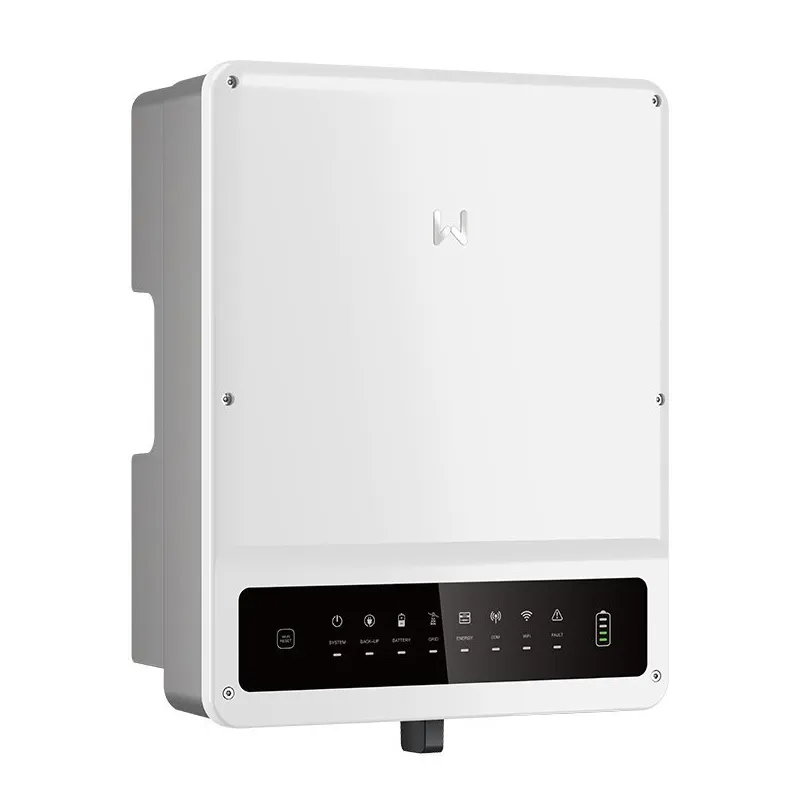

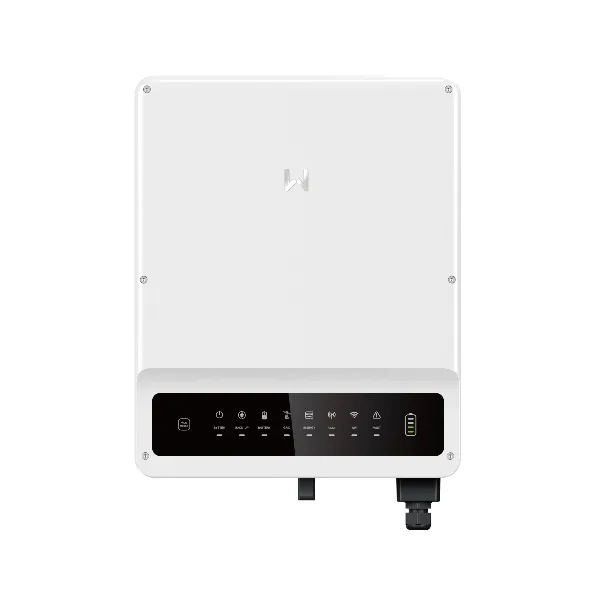

Hybridný trojfázový menič napätia GoodWe GW10KN-ET Plus+ (16A) 10000VA s dvoma MPPT

3-fázový hybridný menič napätia z rady ET Plus+ štandardne vybavený dvoma MPPT s dvoma samostatnými výstupmi. Umožňuje pripojenie vysokonapäťových batérii.

Je odolný voči výpadku distribučnej siete a poskytuje tak dokonalú zálohu pre rodinný dom aj firmu.

Na prvý výstup sa pripojí fáza rodinného domu a na druhý výstup sa pripoja zálohované spotrebiče, ktoré majú fungovať aj v prípade výpadku distribučnej siete. Pokiaľ je menič pripojený k sieti, dodáva do oboch výstupov. V prípade výpadku distribučnej siete dodáva iba do druhého výstupu.

Prechod do záložného režimu sa deje v rámci milisekúnd. Jedná sa tak o UPS (Uniterupted Power Supply). Samozrejmosťou je bezplatný monitorovací systém elektrárne (výkon FVE a stav batérii) pomocou Wi-Fi. Menič je možné nastaviť ako bezprietokový.

Batérie je možné nabíjať z AC strany (zo siete distribútora). Striedač je schopný pracovať aj bez pripojených batérii.

Vlastnosti

• menič je asymetrický
• Inovatívne riešenie pre skladovanie energie
• Vodovzdorný a prachuvzdorný podľa normy IP66

• Bezplatný monitoring na počítači alebo smartfóne

• Integrovaný nabíjač a menič napätia

• Plný výkon až do 45 °C

• Nehlučná prevádzka bez ventilátora

• Široký rozsah napätia batérie

• Zariadenie funguje v režime komunikácie so sieťou, aj nezávisle na distribučnej sieti

• Kompatibilný s vysokonapäťovými batériami

• Zvýšená bezpečnosť a výkon za rovnakú cenu


Obsah balenia

• Menič  1x
• Držiak na stenu  1x
• Smartmeter s tromi CT  1x

• Wi-Fi modul 1x

• Kladný konektor  2-3x

• Záporný konektor  2-3x

• Kladný batériový konektor  1x

• Záporný batériový konektor  1x

• Skrutky s hrmoždinkami  4x

• Skrutka s plochou hlavou  6x

• PE oko  1x

• Dutinka  12x

• AC kryt svorkovnice  1x

• Manuály


Zabudované ochrany

• Ostrovná ochrana
• Ochrana proti prepólovaniu FV vstupu
• Detekcia izolačného odporu

• Ochrana únikového prúdu

• Vstupná nadprúdová ochrana

• Vstupná skratová ochrana

• Ochrana proti prepólovaniu batérie

• Ochrana proti výstupného prepätiu


Účinnosť

• Max. účinnosť: 98,2%
• EURO účinnosť viac ako 97.5%
• Účinnosť prispôsobenia MPPT regulátoru 99.9%


Technické parametre

Vstupné parametre

• Max. vstupný výkon z FV: 15 000 W
• Max. DC vstupné napätie: 1000 V
• Rozsah MPPT: 200 ~ 850 V

• Štartovacie napätie: 180 V

• Menovité DC vstupné napätie: 620 V

• Max. jednosmerný prúd: 16 A / 16 A

• Max. skratový prúd: 21,2 A / 21,2 A

• Počet MPP trackerov: 2

• Počet stringov na MPPT: 1


Špecifikácia batérie

• Typ batérie: Li-Ion
• Nominálne napätie batérie: 500 V

• Rozsah napätia batérie: 180 ~ 600 V
• Max. nabíjací prúd: 25 A

• Max. vybíjací prúd: 25 A

• Nabíjací systém pre Li-Ion Auto-adaptačné s BMS


Informácie o AC výstupe (sieť)

• Menovitý AC výkon do rozvodnej siete: 10 000 VA
• Max. zdanlivý výstupný výkon do rozvodnej siete: 11 000 VA
• Max. zdanlivý príkon z rozvodnej siete: 15 000 VA

• Menovité výstupný napätie: 400/380 V, 3L / N / PE

• Menovitá výstupná frekvencia: 50/60 Hz

• Max. prúdový výstup AC do rozvodnej siete: 16,5 A

• Max. príkon AC z rozvodnej siete: 22,7 A

• THDi menej ako 3%

• Účinník 0,8 kapacitné - 0,8 induktívne

• Pripojenie k sieti trojfázové


Informácie o AC výstupe (back-up)

• Max. zdanlivý výstupný výkon: 10 000 VA
• Špičkový zdanlivý výkon: 16 500 VA, 60 sek
• Max. výstupný prúd: 16,5 A

• Menovité výstupné napätie: 400/380 V

• Menovitá výstupná frekvencia:  50/60 Hz

• THDv menej ako 3%


Všeobecné informácie

• Rozmery: 415 x 516 x 180 mm
• Hmotnosť: 24 kg
• Montáž: Držiak pre upevnenie na stenu

• Rozsah okolitých teplôt: -35 ~ 60 ° C (viac ako 45C degraduje)

• Pomerná vlhkosť: 0 ~ 95%

• Maximálna nadm. výška pre prevádzku: 4000 m (viac ako 3000m degraduje)

• Stupeň ochrany: IP66

• Topológia: Bez transformátora

• Straty v režime standby: menej ako 15W

• Chladenie: Prirodzene, vzduchom

• Displej: LED a APP

• Komunikácia: Wi-Fi; RS485 alebo Ethernet​​
