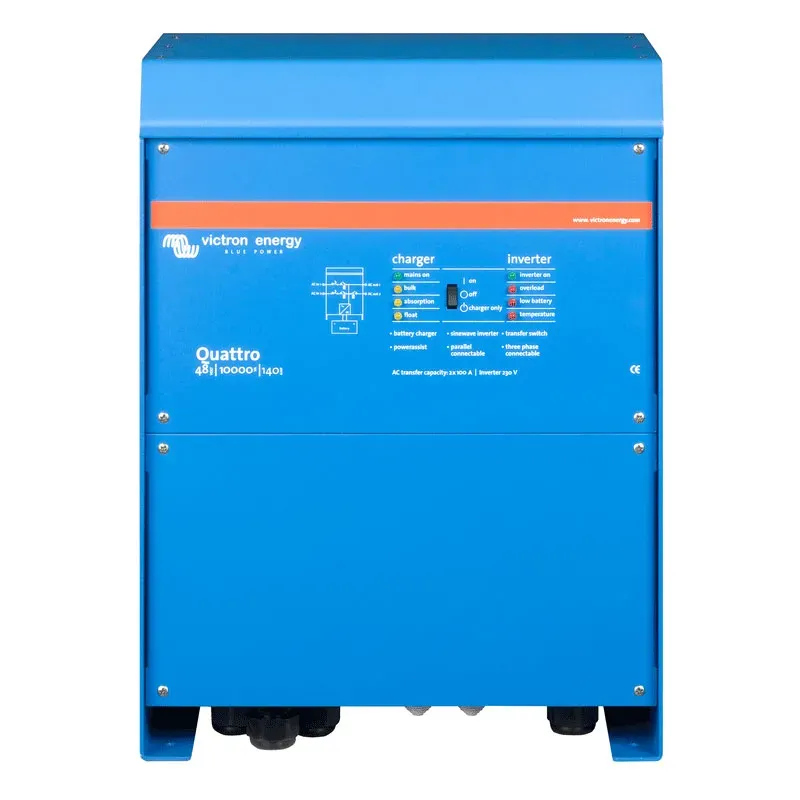

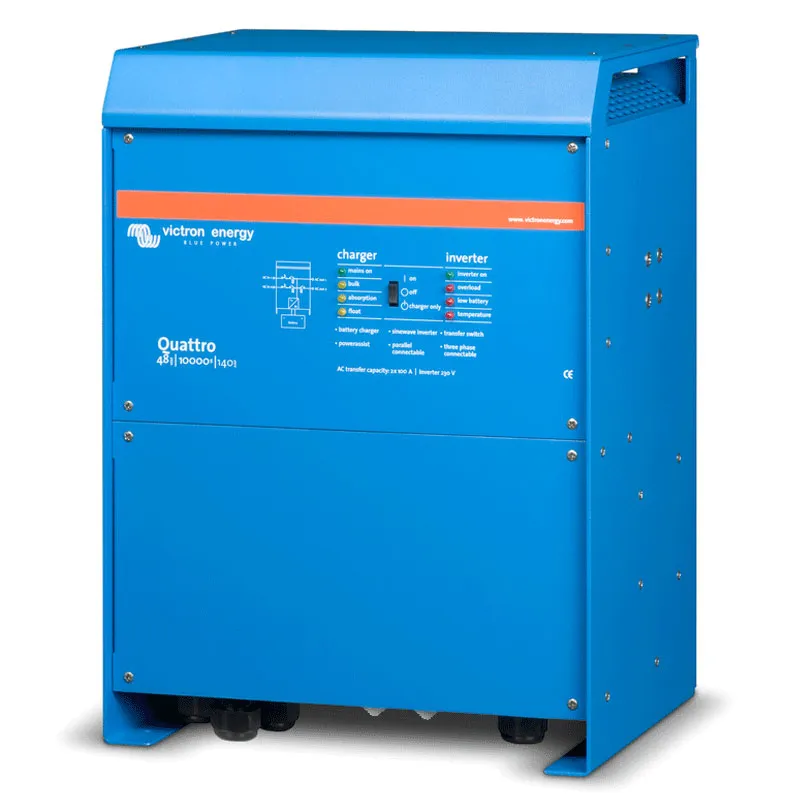

Menič Victron Quattro 48V 10kVA sínus

Dva AC výstupy

Quattro je štandardne vybavené dvoma AC výstupmi. Hlavným výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej než 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia.

Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov quattro. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra je možné pripojiť k tomuto výstupu.

Prakticky neobmedzený výkon vďaka paralelnej prevádzky

Až 10 jednotiek Quattro môže pracovať paralelne na dosiahnutie vyššieho výkonu. Desať jednotiek Quattro 48/10000/140, napríklad poskytuje až 90 kW / 100kVA výstupného výkonu s nabíjacou kapacitou akumulátorov až 1 400 A.

Trojfázová prevádzka

Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostáv (spolu teda 30 jednotiek) môže byť paralelne prepojené a poskytnúť tak výstupný výkon až 270 kW / 300 kVA s nabíjacou kapacitou akumulátorov až 4 000 A.

PowerControl - obmedzenie preťaženia zdroja striedavého (AC) prúdu

Quattro je veľmi silná nabíjačka akumulátorov. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A u každej jednotky modelu 48/5000/70 pracujúce pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu možno nastaviť limit maximálneho odberu energie na zabránenie preťaženiu zdroja striedavého (AC) prúdu.

Unikátne vlastnosti funkcie PowerAssist

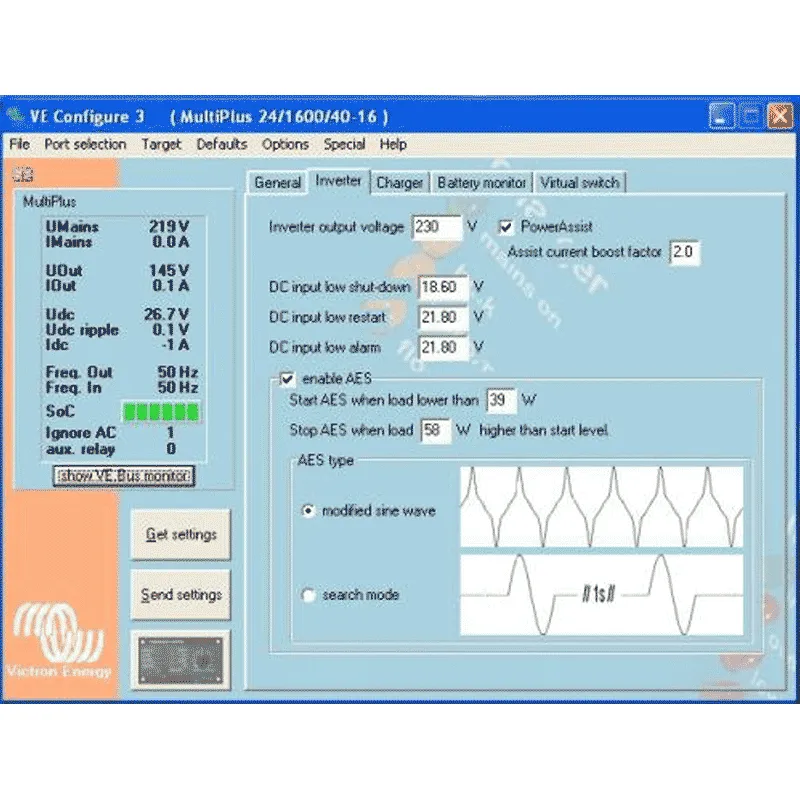

Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženiu výkonovo obmedzeného striedavého (AC) zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. prúdovo obmedzené el. prípojky) výkonom odoberaným z akumulátorov.

Solárna energia

Striedavý (AC) prúd je k dispozícii aj v prípade zlyhania sieťového zdroja

Quattro môže byť s výhodou využiť v off-grid systémoch so solárnymi panelmi alebo inými alternatívnymi zdrojmi energie.

Štyri etapy nabíjania adaptívne nabíjačkou s dvoma výstupmi pre nabíjanie akumulátorov

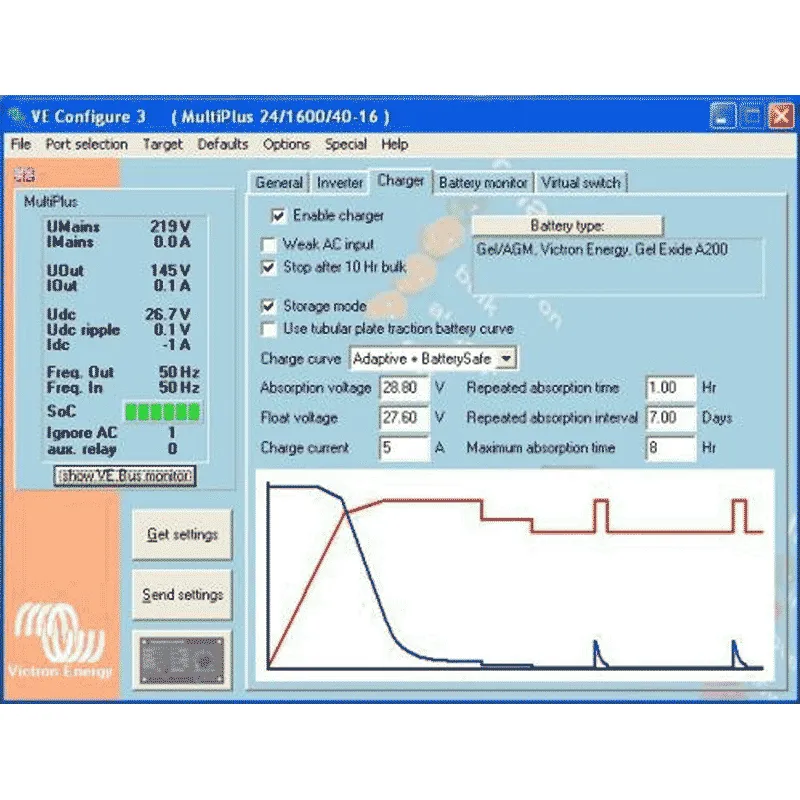

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu a typu akumulátora, a pridáva štvrtú fázu udržiavacie nabíjanie. Okrem tohto Quattro umožňuje nabíjať druhý pomocný akumulátor pomocou nezávislého výstupu dobíjanie určeného napr. pre štartovací akumulátor generátora (iba 12 a 24 V modely).

Technické parametre

• Pracovné DC napätie: 48 V
• Trvalý AC výkon pri 25 ° C: 10000 VA (nelineárna záťaž, činiteľ výkyvu 3: 1)
• Trvalý AC výkon pri 25 ° C: 9000 W
• Maximálny nabíjací DC prúd: 140 A
• Maximálny odber AC prúdu (zo siete, generátora) 1. vstupu: 100 A
• Maximálny odber AC prúdu (zo siete, generátora) 2. vstupu: 100 A
• Rozmery: 470 x 350 x 280 mm
• Hmotnosť: 51kg
