Monitor stavu batérie BMV 700

Sledovač BMV-700 je nový vysoko presný systém monitorovania stavu batérie. Prečo sledovať prevádzkové stavy batérie? Pre jej dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevádzkové nedostatky so zaistením rýchlej nápravy pre podporu dlhej životnosti batérie. Vhodné pre všetky typy olovených batérií vrátane rúnových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie meraných údajov (možno vykonávať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC), verzia BMV702 je určená pre sledovanie dvoch akumulátorov alebo sledovanie teploty batérie. Sledovač je vhodný aj pre Li-on batérie.

Zobrazované hodnoty:

• Aktuálne napätie (V) batérie
• Aktuálný prúd (A), ktorý ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie
• Aktuálny výkon (W), ktorý ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
• Celková suma odobratej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)
• Aktuálna miera nabitia batérie v percentáchň
• Predpokladaná (sofistikovane vypočítaná) dĺžka doby v hodinách do 50% vybitia batérie pri danej spotrebe energie


Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľných hodnôt Peukertoveho exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstva dostupnej energie v batérii je nutné, aby všetka energia vstupujúca a odchádzajúca z batérie prechádzala rozbočovačom. Vlastný sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytovanej vrutmi).

Pre väčšie prúdy ako 500 A možno dodať náhradný rozbočovač konštruovaný na prúdy 1000 a 2000 A. Na sledovač možno použiť rozbočovače až do maximálneho prúdu 9 999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).

Sledovač disponuje spínaným relé. To je aktivované / deaktivované na základe nameranej miery nabitia batérie. Továrensky je nastavené zopnutie pri poklese stavu nabitia batérie pod 50% a vypnutie pri dosiahnutí stavu nabitia na 90%. Tieto hodnoty je možné zmeniť v nastaveniach. Tiež je možné obrátiť logiku spínania, čiže štandardne je relé zopnuté, neštandardne vypnuté. Relé je možné využiť pre spínanie / vypínanie zariadenia ako je externý alarm, elektrocentrála atď. Sledovač je možné napájať na ďalšie zariadenia. Možnosť prepojenia sledovača s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portáli vrm.victronenergy.com/user/register (nezáväzne možno vyskúšať na funkčných systémoch pri zadaní mena používateľa: demo@victronenergy.com a hesla : vrmdemo). K prepojeniu sledovač BMV700 s displejom Color control GX je nutné zakúpiť buď kábel VE.Direct alebo komunikačné rozhranie VE.Direct-USB.

Sledovač ukladá vybrané historické údaje a dosiahnuté limity:

V balení nájdete:

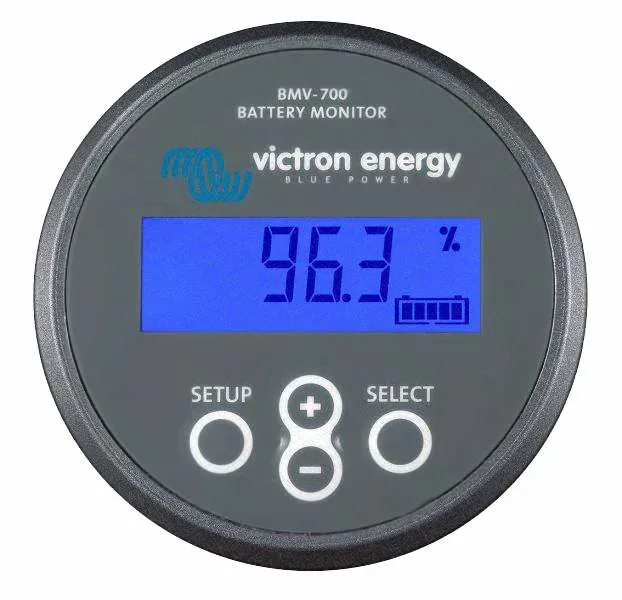

• Vlastný sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
• Plastová krytka sledovača s rozmermi 69 x 69 mm

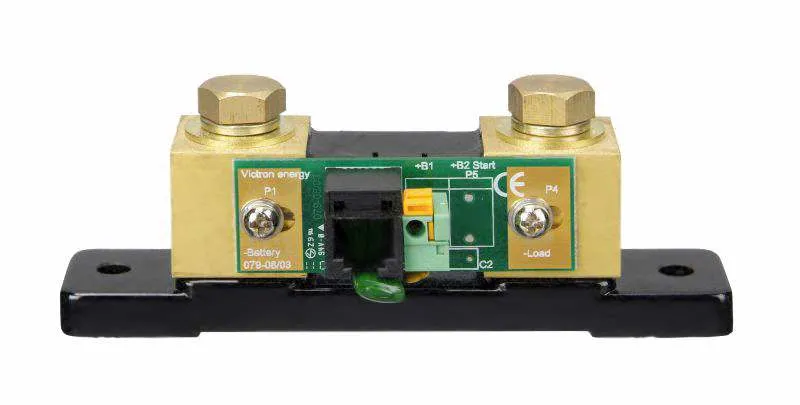

• Rozbočovač 500A / 50mV konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
• 10 metrov dlhý komunikačný a napájací UTP kabel RJ12 (prepojenie vlastného sledovača s rozbočovačom)
• 2 metre dlhý inštalačný kábel s poistkou na pripojenie kladného kábla.


Technické parametre:

• Napájacie napätie: 6,5 - 95 V DC
• Spotreba energie pri nepodsvetlenom displeji a vypnutom relé: 4 mA (12 V) a 3 mA (24 V)
• Spotreba energie pri nepodsvetlenom displeji a zopnutom relé: 15 mA (12 V) a 8 mA (24 V)
• Pracovné napätie: 12, 24 a 48 V (autodetekcia)
• Maximálna veľkosť prúdu prechádzajúceho rozbočovačom: -500 až +500 A (vybíjanie a nabíjanie batérie)
• Maximálna odchýlka pri odpočte napätia ± 0,01 A pri napätí 0 - 100 V
• Maximálna odchýlka pri odpočte prúdu ± 0,01 A s 500 A rozbočovačom
• Maximálna odchýlka pri odpočte kapacity ± 0,1 Ah pri kapacitách batérie 0 - 100 Ah
• Maximálna odchýlka pri odpočte kapacity ± 1 Ah pri kapacitách batérie 100 - 9999 Ah
• Maximálna odchýlka pri odpočte stave nabitia ± 0,1%
• Maximálna odchýlka pri odhade zostávajúceho času ± 1 hod (v rozsahu 1-240 hod)
• Maximálna odchýlka pri odpočte výkonu ± 1 W pri rozsahu od - 100 W do 1 kW
• Vhodné pre celkovú kapacitu akumulátorov: 20 - 9999 Ah
• Rozsah pracovnej teploty: -20 až + 50 ° C
• Kruhový priemer vlastného sledovača: 63 mm
• Štvorcová veľkosť krytky vlastného sledovača: 69 x 69 mm
• Hĺbka vlastného sledovača: 31 mm
• Spínané relé: 60V / 1 A maximálne
• Hmotnosť sledovača: 70 g
• Materiál: plast
