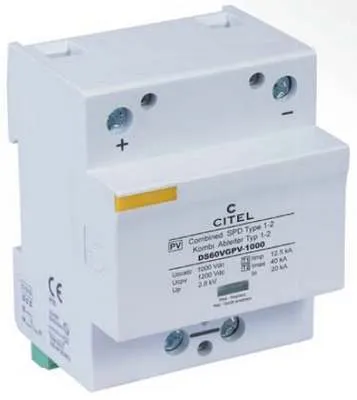

Zvodič prepätia Citel DS60VGPV 500V DC

Zvodič prepätia Citel DS60VGPV 500V jednosmerný prúd

Zvodič bleskových prúdov a prepätia rady DS 60VGPV je zvodič impulzných (bleskových) prúdov. Bol špeciálne vyvinutý pre ochranu fotovoltaických zariadení a je k dispozícií pre nominálne napätia 500 a 1000 V DC.

Zvodič DS 60VGPV je kombinovaný zvodič typu 1 a 2 v prevedení ako monoblok s impulzným bleskovým prúdom 12,5 kA na pól (vlna 10/350 µs), ktorý predstavuje bezpečnú ochranu proti blízkym aj priamim úderom blesku. Zvodič obsahuje osvedčenú ochranu typu VG so špeciálnym plynom plneným iskriskom (GSG) a vysokovýkonné varistory v zapojení do Y. Špeciálny vývoj a zapojenie jednotlivých komponentov umožňuje bezchypné meranie izolačného odporu a výrazne predlžuje životnosť zvodiča, pretože nevznikajú žiadne priepustné ani prevádzkové prúdy.

Zvodič DS60VGPV je štandardne vybavený dialkovou signalizáciou stavu ochrany. Vďaka galvanickému oddeleniu je zvodič DS60VGPV vhodný aj pre systémy s fotovoltaickými panelmi na báze tenkých vrstiev.

Vlastnosti:

• Kombinovaný zvodič prepätia typu 1+2 na báze plynom pleného iskriska
• 10-ročná záruka
• Impulzný zvodový prúd na pól: limp=12,5kA (10/350?s)
• Dvojnásobné istené odpojovacie zariadenie
• Galvanické oddelenie
• Nedochádza ku starnutiu v dôsledku priepustných alebo prevádzkových prúdov
• Zapojenie do Y odolné proti chybám a prepólovaniu
• Nie je nutné predistenie
• Dialková signalizácia stavu
• Možné použiť pre všetky fotovoltaické inštalácie do 500V DC
• Spĺňa normy IEC 61643-1 a EN 61643-11
• Spĺňa normy VDE 0185-305 diel 3/príloha 5, ochrana proti blesku pre fotovoltaické zariadenia

Maximálne prípustné napätie bez zvodovej reakcie je 600V DC.
