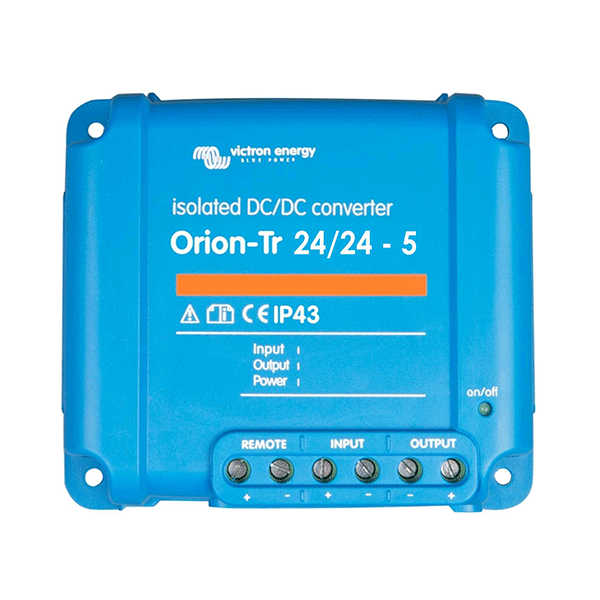

Konvertor DC/DC Orion-Tr 24/24V-5 120W IP43 izolovaný

DC/DC konvertor Orion-Tr 24/24V-5 IP43 s GO

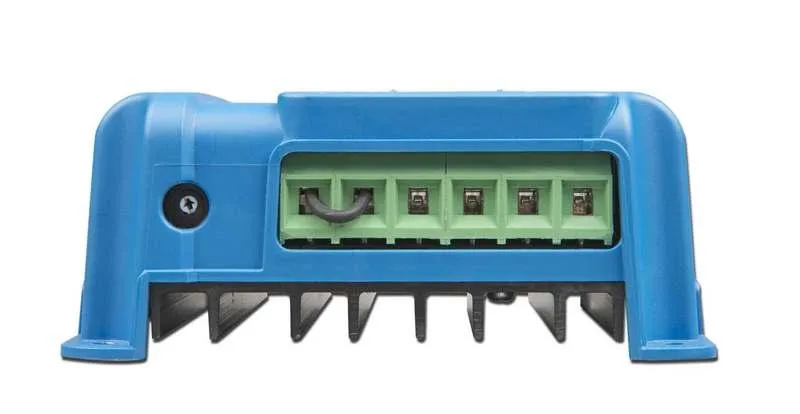

Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V.

Izolované zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie, napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete (napríklad z alternátora alebo regulátora nabíjania).  Nevýhodou je mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.

  Vzdialené ovládanie

Eliminuje potrebu mať spínač, ktorý by bol odolný voči vysokému prúdu. Vstup pre vzdialené ovládanie môže byť spínané nízkonapäťovým spínačom alebo napríklad motorovým štart/stop spínačom.

  Funkcia nabíjačky

Nastaviteľné výstupné napätie. Vďaka nemu sa dajú konvertory použiť ako nabíjačky napríklad pre nabíjanie 12V štartovacej batérie alebo pre prídavnú batériu v 24V systéme.

  Pararelný chod

Všetky modely sú odolné voči skratu a môžu byť prevádzkované v pararelnom zapojení, aby sa dosiahlo zvýšenie výstupného výkonu. Navyše je možný neobmedzený počet jednotiek pripojených pararelne.

  Technické parametre

• Vstup: 16-35V
• Vypnutie pri podpätí: 14V
• Reštart pri podpätí: 15V
• Výstupné napätie: 24,2V
• Rozsah výstupného napätia: nastaviteľné 20-30V
• Tolerancia výstupného napätia: +/- 0,2V
• Výstupný šum: 2mV rms
• Galvanická izolácia: 200V DC medzi vstupmi, výstupmi a povrchom konvertora
• Maximálny nepretržitý výstupný prúd (pri 25°C): 5A
• Max. výstupný prúd (10s): 6,3A
• Skratový prúd: 30A
• Výkon pri 25°C: 120W
• Výkon pri 40°C: 115W
• Účinnosť: 87%
• Prevádzková teplota: -20 ~ 55°C (nad 40°C klesá každým stupňom výkon o 3%)
• Stupeň ochrany: IP43
• DC pripojenie: skrutkové terminály 6mm²  AWG10
• Rozmery: 100 x 113 x 47mm
• Hmotnosť: 0,42kg
