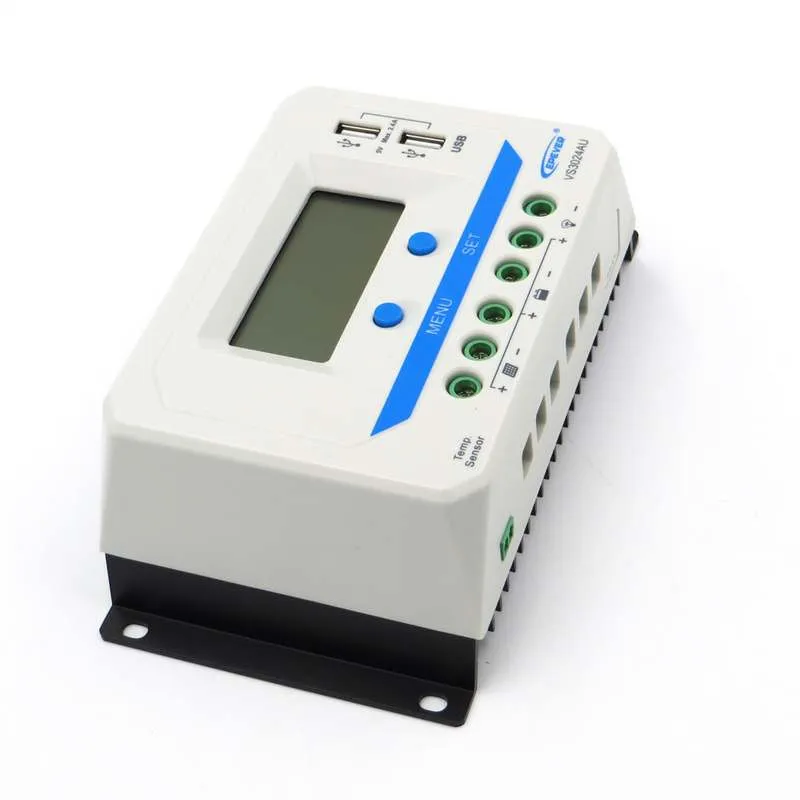

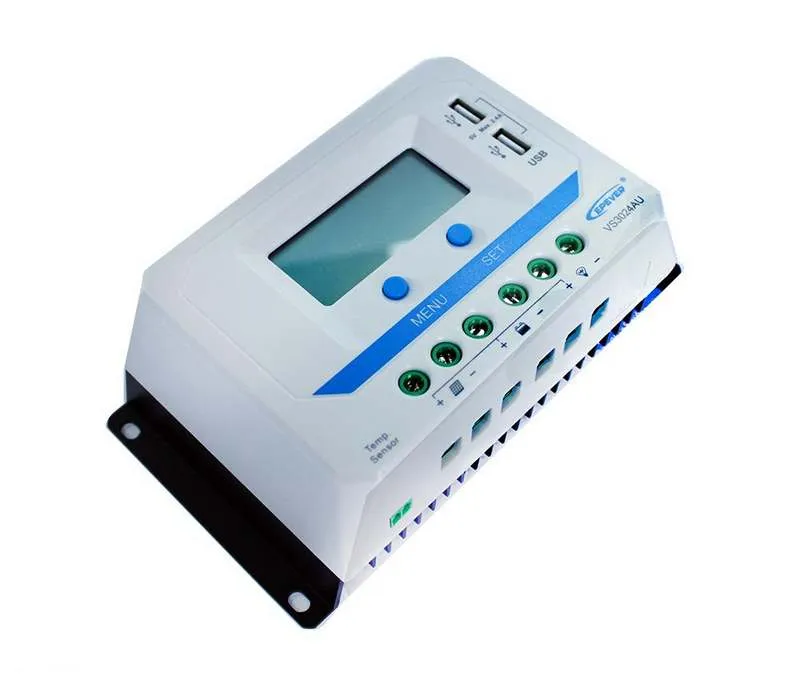

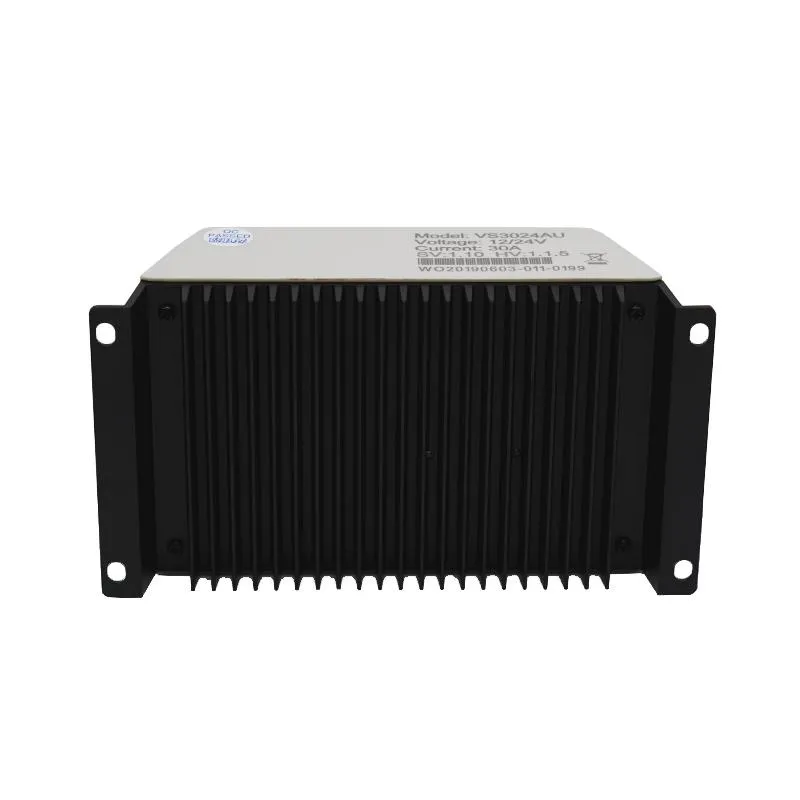

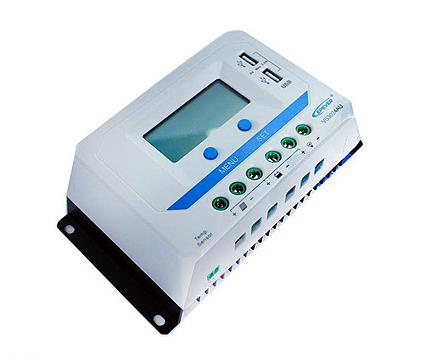

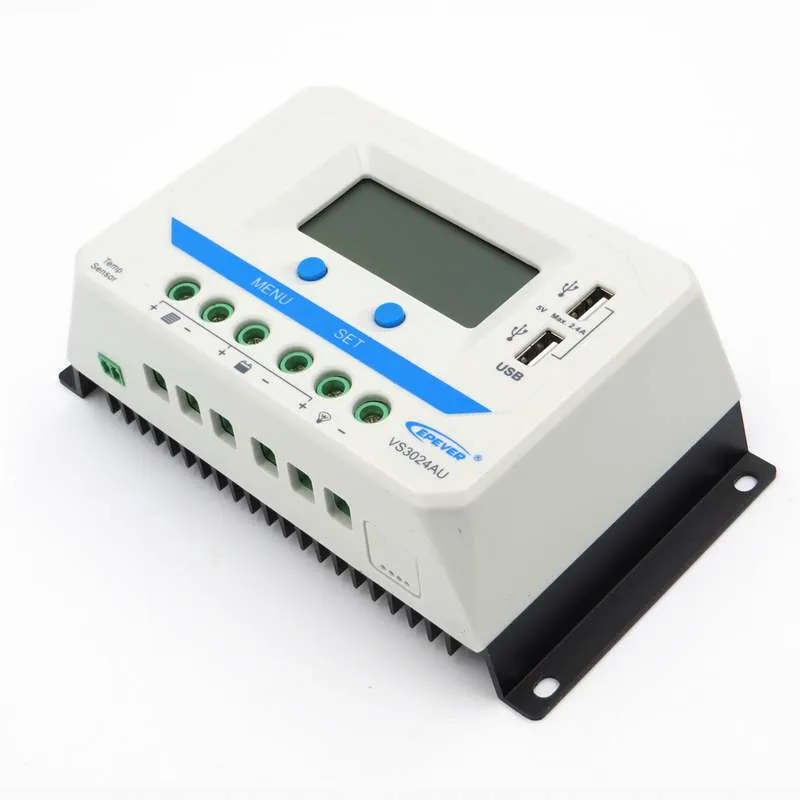

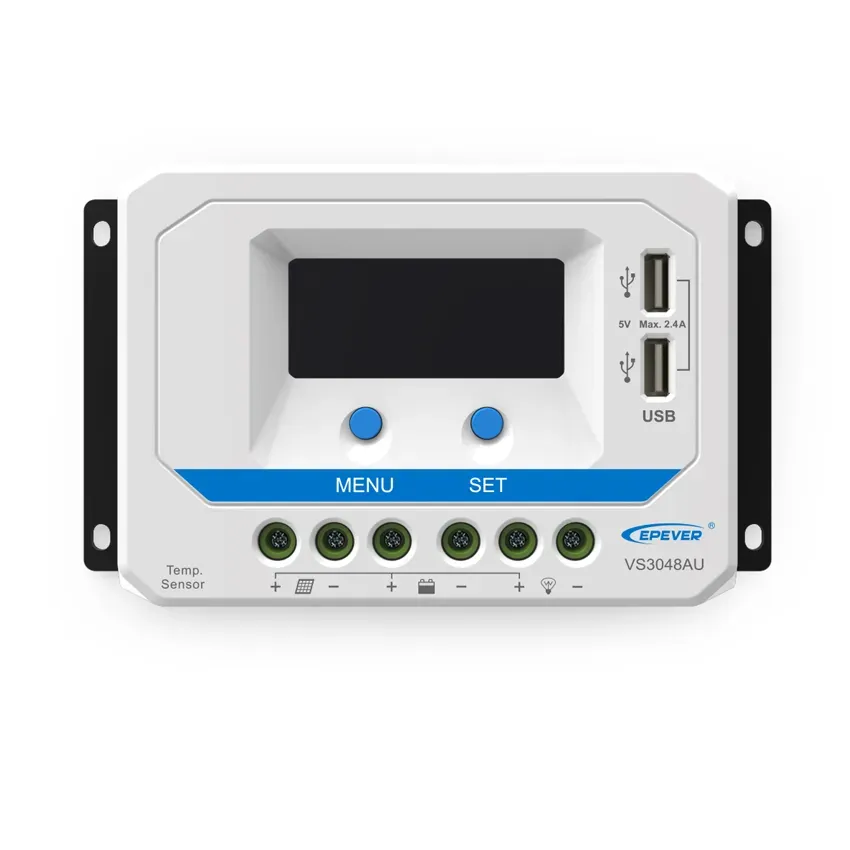

Solárny regulátor s technológiou PWM pre solárne systémy 12V-24V max. 30A s 2 USB výstupmi

Svojou konštrukciou je určený pre malé ostrovné solárne systémy so solárnymi panelmi 12V (36 článkov) pre dobíjanie 12V batérie. Alebo môže byť použitý v kombinácií so solárnymi panelmi 24V (72 článkov - možno zapojiť dva 36 článkové panely do série) pre dobíjanie 24V batérie. Maximálny nabíjací prúd je do 30A. Výhodou je veľmi jednoduchá a nenáročná inštalácia a spoľahlivú prevádzku.

Vstavaný LCD prehľadný displej vám poskytne informácie o napätí a prúde solárneho panelu, napätie batérie a jej nabíjací prúd. A tiež poskytne informácie o aktuálnom odoberanom prúdu pre DC spotrebiče. Tiež ponúka štatistické informácie o celkovom množstve vyrobenej a spotrebovanej energie.Pomocou tlačidiel pod displejom môžete nastaviť jeden z troch typov olovených batérií: bezúdržbová, gélová alebo otvorená kvapalinová batéria. Ďalej tento model novo ponúka dva USB výstupy pre nabíjanie napr. mobilného telefónu, či iných prenosných elektronických zariadení. Maximálny prúd USB výstupu je 2,4A. Solárny regulátor môže byť kombinovaný so solárnymi panelmi rôznych výrobcov. Je vhodný pre kyselinové a gelové batérie. Zabudovaný mikroprocesor kontroluje celý proces nabíjania aj vzhľadom na teplotu.

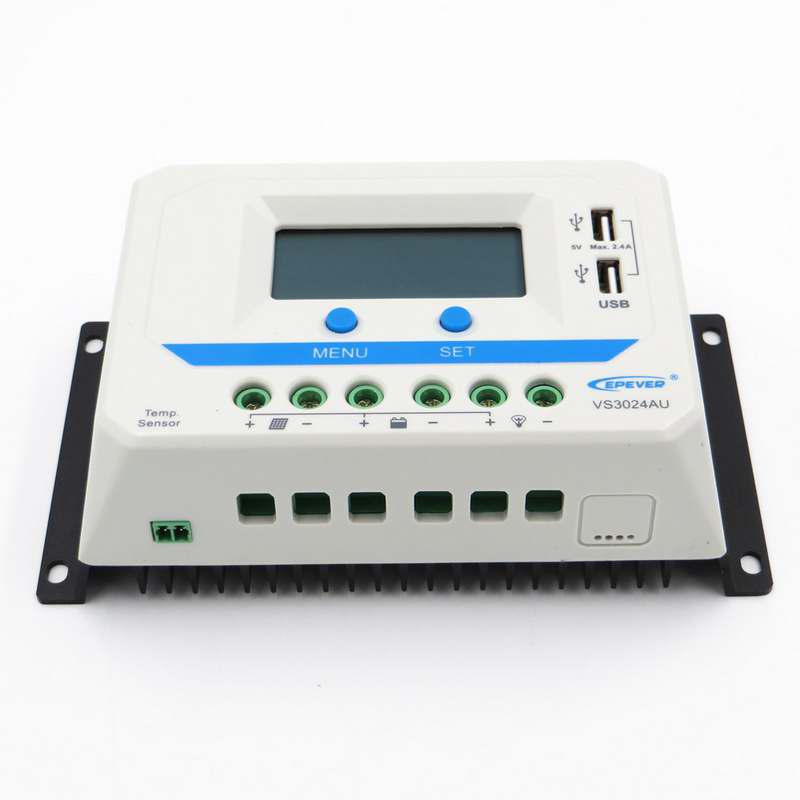

Pokyny k inštalácií: Pri inštalácii / zapojení vždy postupujeme tak, že ako prvú k solárnemu regulátoru pripojíme batériu, ako druhé DC spotrebiče a ako posledný solárny panel. Po inštalácii je potrebné iba nastaviť typ používanej batérie, podľa manuálu. Ďalšie nastavenia nie sú potrebné.

Upozornenie: k regulátoru nie je možné pripojiť externý displej MT-50 ani PC rozhranie. Je možné k regulátoru pripojiť externý teplotný senzor batérie.

Vlastnosti:

• Automatická detekcia 12V alebo 24V
• Ochrana proti prepätiu.
• Ochrana proti skratu.
• Ochrana proti prepólovaniu pripojenie solárnych panelov a batérie.
• Pri nízkom napätí odpojí výstup záťaže.
• Voliteľný externý teplotný senzor
• Maximálny nabíjací a vybíjací prúd je 30A
• 2 USB výstupy

Využitie:

• Solárny svetelný systém
• Solárne monitorovanie
• Napájanie karavanov a lodí
• Solárne napájanie semaforov
• Solárna elektráreň

Parametre:

• Menovité napätie: 12V-24V DC (automatická regulácia)
• Max. napätie na prazdno: 50V
• Napätie batérie: 9-32V
• Maximálny prúd: 30A pri 55°C
• Vlastná spotreba: 10mA pri 12V a 18mA pri 24V
• Koeficient teplotnej kompenzácie: -3mV/°C/2V pri 25°C
• Equalizačné nabíjacie napätie: bezúdržbová bat:14,6V / Gel: X / Údržbová: 14,8V
• Boost nabíjacie napätie: bezúdržbová bat:14,4V / Gel: 14,2V / Údržbová: 14,6V
• Float nabíjacie napätie: bezúdržbová bat:13,8V / Gel: 13,8V / Údržbová: 13,8V
• Obnovenie napätia pri nízkom napätí: 12,6V
• Odpojenie napätia pri nízkom napätí: 11,1V
• USB výstup: 5V a celkovo 2,4A
• Uzemnenie: spoločne pozitívny pól
• Celkové rozmery: 181 x 100,9 x 59,8mm
• Terminál:16mm²
• Hmotnosť: 550g
• Pracovná teplota: -25 ℃ ~ + 55 ℃
• Vlhkosť: ≤95% NC
• Stupeň ochrany: IP30
