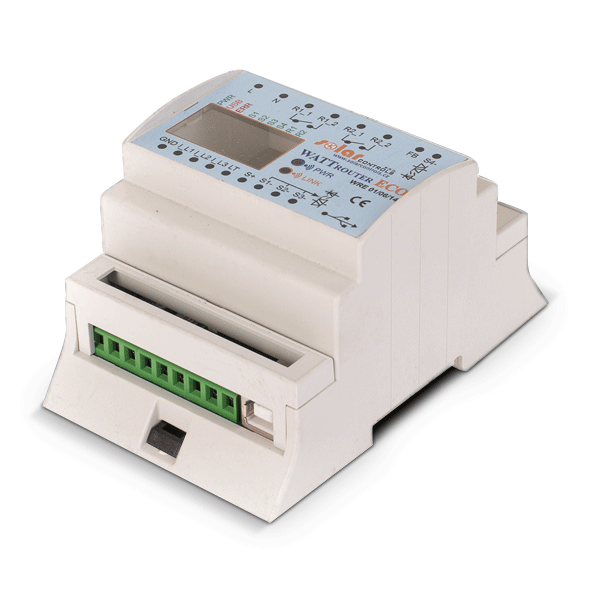

Regulátor WATTrouter ECO bez meracieho modulu
WATTrouter ECO je ideálnou voľbou pre užívateľov, ktorý nechcú do regulácie prebytkov investovať veľa peňazí a potrebujú spoľahlivý a funkčný produkt.
WATTrouter ECO je programovatený regulátor pre optimalizáciu vlastnej spotreby pre objekty s inštalovanou fotovoltaickou elektrárňou.
Prúdový rozsah merania je 3x20A, trvalého zaťaženia 3x40A. Po správnej inštalácii a nastavení, regulátor dokonale optimalizuje využtie prebytkov energie vyrobených vašou FVE. Návratnosť zariadenia podľa výkonu FVE a možnostiam využitia vyrobenej energie môže byť len 4 mesiace!
WATTrouter ECO je úplne bezhlučný, pretože výkonové triaky známe z WATTrouteru CWx boli nahradené SSR výstupmi, na ktoré sa pripájajú pasívne chladené výkonové SSR relé. Sú teda k dispozícii celkom 4 SSR výstupy. Týmto odpadajú problémy s hlukom ventilátora, prašnosťou a ďalej s nutnosťou opravy regulátora, pri prípadnom poškodení výkonových triákov skratom. Výkonovú SSR možno dimenzovať podľa prúdovej zaťažiteľnosti a možností chladenia.
WATTrouter ECO zaisťuje nasledujúce funkcie:
- Trojfázové nepriame meranie veľkosti prúdu.
- Jednofázová detekcia napätia pre určenie smeru prúdu na L1 a softvérová detekcie pre určenie smeru prúdu na L2 a L3.
- Vyhodnotenie činných výkonov v jednotlivých fázach pre stanovenie prebytku vyrobenej energie.
- Regulácia podľa súčtu výkonov (sumárneho prebytku) zo všetkých troch fáz alebo podľa prebytku v každej fáze.
- Spínanie až 6 interných výstupov (2 reléových a 4 SSR výstupov) podľa nastaviteľných priorít.
- Spínanie až 6 bezdrôtových výstupov podľa nastaviteľných priorít (iba v prípade použitia modulu SCGateway)
- Optimálne využitie prebytkov z FVE v SSR výstupoch proporcionálnom synchrónnym spínaním ohmické záťaže v súlade s európskymi normami EN 61000-3-2 a EN 61000-3-3.
- Veľmi krátka priemerná dynamická odozva regulátora (do 10 s)
- Voliteľný program CombiWATT pre spínanie záťaží v kombinovanom režime prebytok FVE + nízky tarif (Vhodný predovšetkým pre ohrev TÚV a napr. Aj pre bazénové filtrácie).
- Vstup pre signál nízkeho tarifu (nočný prúd) pre funkciu CombiWATT (kombinovaný režim prevádzky).
- 1 vstup pre pripojenie pulzného výstupu externého elektromera, ktorý môže merať akékoľvek výkony, namerané hodnoty sú zobrazované v aplikácii WATTconfig ECO.
- Oddelený meracie modul a regulátor pre jednoduchšiu inštaláciu do existujúcich domových rozvodov.

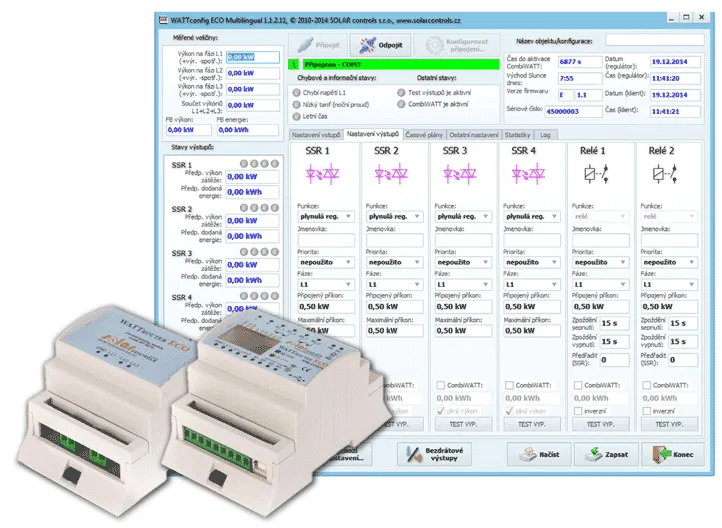

- Softvér WATTconfig ECO pre MS Windows XP a vyšší zaisťuje komfortné nastavenie a sledovanie činnosti regulátora pomocou rozhrania USB.
- Modul reálneho času zálohovaného lítiovou batériou pre pokročilé riadenie výstupov aj funkcia CombiWATT.
- Časové plány pre výstupy.
- Denné, týždenné, mesačné a ročné štatistiky výroby, prebytkov a spotreby (iba s aktivovanou SW nadstavbou).
- Režim PWM pre výstupy umožňujúce plynulú reguláciu výkonu vhodných typov tepelných čerpadiel, klimatizáciou alebo nabíjačov batérií (iba s aktivovanou SW nadstavbou).
- Možnosť aktualizácie firmvéru.
Ku sprevádzkovaniu plynulej regulácie spotrebiča (napr. Bojlera) podľa prebytku, je u WATTrouteru ECO vždy nutné dokúpiť aspoň jedno výkonové polovodičové relé - SSR.
Pre WATTrouter ECO sú k dispozícii aj voliteľné softvérové doplnky. Zahŕňajú niektoré funkcie, ktoré sa nachádzajú v štandardnej výbave WATTrouteru M. Tieto voliteľné funkcie je možné dokúpiť a aktivovať v regulátore.

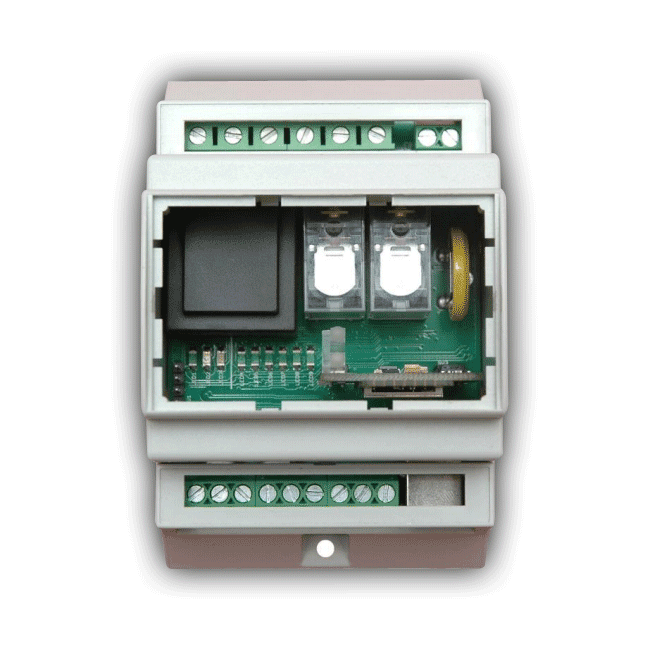

WATTrouter sa skladá z vlastného regulátora. Nastavenie regulátora sa vykonáva z osobného počítača (notebook, mininotebook, popr. stolové PC) pomocou USB rozhrania.
Neobsahuje merací modul
Technické parametre
- Prúdový merací rozsah: 0 - 20A
- Prúdová zaťažiteľnosť meracieho modulu: 0 - 40A
- Vzdialenosť regulátora a polovodičového relé: <10 m
- Pracovná poloha: ľubovoľná
- Upevnenie regulátoru: DIN 35mm alebo 2 skrutky s polkruhovou či zápustnou hlavou s priemerom do 6mm.
- Merací modul: DIN 35mm alebo 1 skrutka s polkruhovou či zápustnou hlavou s priemerom do 6mm
- Kategória prepätia: III
- Elektrická pevnosť: 4 kV/1 min (napájanie (L1, N) Výstup, výstup - výstup,
- Napájanie - prúdový vstup, SSR výstup ai. (GND, I_L ...,LT, FB ..., S +, S1-, S2-, S3-, S4-))
- Stupeň znečistenia: 2
- Teplotný rozsah prevádzky: -20°C do + 40°C
- Teplotný rozsah skladovanie: -40°C do + 80°C
- Istenie: B6a
- Krytie: regulátor aj merací modul: IP 20
- Rozmery: 70x110x64mm
- Hmotnosť Regulátora: 350g
- Merací modul: 100g
- Hlučnosť: (vrátane výkonových SSR) Iba pasívne chladenie, u výkonových SSR je nutné zaistiť dostatočný odvod tepla.
- Batérie pre zálohovanie reálneho času: CR2032 lítium, výdrž zvyčajne> 6 rokov
- Záručná doba: 24 mesiacov
- Napájacie napätie: 230V, 50Hz
- Spotreba elektrickej energie: režim stand-by <3VA
- Spotreba elektrickej energie: 1 reléový výstup 0,4W
- Spotreba elektrickej energie: všetky výstupy
- Zopnuté a zaťažené max. dovolenými prúdmi: 4W (do tejto hodnoty nie sú započítané spínacie straty výkonových SSR)
- Prúdový merací rozsah: 0-20A (± 5%), 50Hz (± 5%)
- Napäťový merací rozsah: 230V (± 5%), 50Hz (± 5%)
- Prúdová zaťažiteľnosť meracieho modulu: 0-40A (± 5%), 50 Hz (± 5%)
- Presnosť merania činného výkonu: 5% ± 0,05kW
