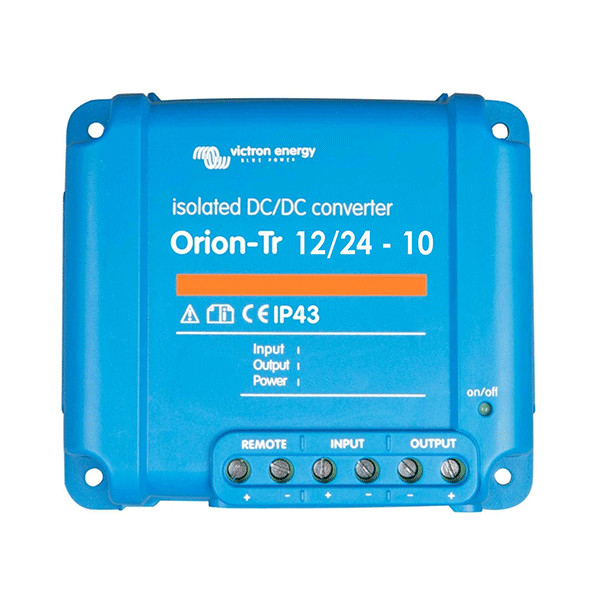

Konvertor DC/DC Orion-Tr 12/24 10A 240W IP43 izolovaný

DC/DC konvertor Orion-Tr 12/24 10A 240W IP43

Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V.

Izolované zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie, napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete (napríklad z alternátora alebo regulátora nabíjania).  Nevýhodou je mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.

  Vzdialené ovládanie

Vzdialené ovládanie zapnuté / vypnuté eliminuje potrebu spínača odolného vysokému prúdu na vstupnom vedení. Vstup pre vzdialené ovládanie môže byť spínaný nízkonapäťovým spínačom, alebo napríklad motorovým štart / stop vypínačom (viď manuál).

  Funkcia nabíjačky

Nastaviteľné výstupné napätie: tieto konvertory tak môžu byť použité aj ako nabíjačky, napríklad pre nabíjanie 12 V štartovacie batérie, alebo pre prídavnú batériu v inak 24V systéme

  Paralelný chod

Všetky modely sú odolné proti skratu a môžu byť prevádzkované v paralelnom zapojení k zvýšeniu výstupného výkonu.
Počet jednotiek ktoré môžu byť pripojené paralelne je neobmedzený.

  Odolnosť

Trieda ochrany proti vlhkosti a prachu IP43

  Rýchla a jednoduchá inštalácia

Pre napojenie káblov sú k dispozícii klasické skrutkové svorky, takže nebudete pre zapojenie konvertora potrebovať žiadne špeciálne konektory.
Pri inštalácii orientujte skrutkové svorky smerom nadol.
Skrutkové svorky
Vstupná poistka je na modeloch 12V a 24V

  Technické parametre:

• Rozsah vstupného napätia 8-17V
• Vypnutie pod podpätím 7V
• Reštart pod podpätím  7,5V
• Menovité výstupné napätie 24,2V
• Rozsah nastavenia výstupného napätia 20-30V
• Tolerancia výstupného napätia +/- 0,2V
• Výstupný šum 2 mV rms
• Maximálny výstupný prúd pri menovitom výstupnom napätí(10 s) 15A
• Skratový výstupný prúd 25A
• Výstupný výkon pri 25 ° C 280W
• Výstupný výkon pri 40 ° C 240W
• Efektívnosť 88%
• Vstup: 16-35V DC
• Výstupné napätie: 12,2V , nastaviteľné 10-15V
• Výstupný šum: 2mV rms
• Výkon pri 25°C: 430W
• Výkon pri 40°C: 360W
• Efektivita 88%
• Prevádzková teplota: -20 ~ 55°C (nad 40°C každý 1°C znižuje výkon o 3%)
• Stupeň ochrany: IP43
• DC pripojenie: skrutkové terminály 13mm²  AWG6
• Rozmery: 130 x 186 x 80mm
• Hmotnosť: 1,8kg
