Popis produktu

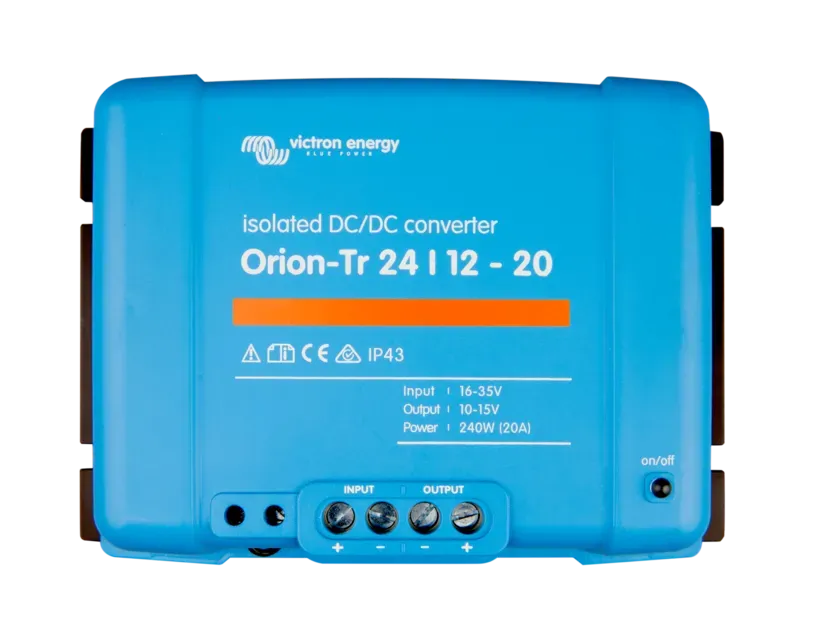

DC/DC konvertor Orion-Tr 24/12V-20 IP43
Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V. Účinnosť sa dosahuje 95%.
Izolované
zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie,
napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a
nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete
(napríklad z alternátora alebo regulátora nabíjania). Nevýhodou je
mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.
Vzdialené ovládanie:
Vzdialené ovládanie zapnuté / vypnuté eliminuje potrebu spínača odolného proti vysokému prúdu na vstupnom vedení. Vstup pre vzdialené ovládanie môže byť spínaný nízkonapäťovým spínačom, alebo napríklad motorovým štart / stop vypínačom (viď manuál).
Funkcia nabíjačky
Nastaviteľné výstupné napätie: tieto konvertory tak môžu byť použité aj ako nabíjačky, napríklad pre nabíjanie 12 V štartovacej batérie, alebo pre prídavnú batériu v inak 24V systéme.
Paralelný chod
Všetky modely sú odolné proti skratu a môžu byť prevádzkované v paralelnom zapojení k zvýšeniu výstupného výkonu.
Počet jednotiek ktoré môžu byť pripojené paralelne je neobmedzený.
Odolnosť
Trieda ochrany proti vlhkosti a prachu IP43

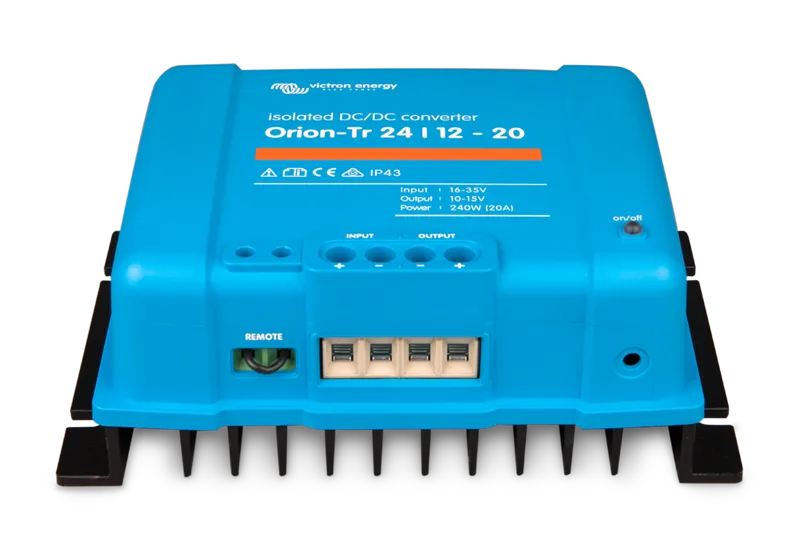

Rýchla a jednoduchá inštalácia
Pre napojenie káblov sú k dispozícii klasické skrutkové svorky, takže nebudete pre zapojenie konvertora potrebovať žiadne špeciálne konektory.
Pri inštalácii orientujte skrutkové svorky smerom nadol.
Skrutkové svorky
Vstupná poistka je na modeloch 12V a 24V
Technické parametre:
- Rozsah vstupního napětí 16-35V
- Vypnutí při napětí 14V
- Restart při napětí 15V
- Jmenovité výstupní napětí 12,2V
- Rozsah nastavení výstupního napětí 10-15V
- Tolerance výstupního napětí +/- 0,2V
- Výstupní šum 2mV rms
- Nepřetržitý výstupní proud při výstupu napětí (při teplotě 40°C) 20A
- Maximální výstupní proud (10 s) při výstupním napětí 25A
- Zkratový výstupní proud 50A
- Nepřetržitý výstupní výkon při 25°C 300W
- Nepřetržitý výstupní výkon při 40°C 240W
- Účinnost 88%
- Vypnutý proud <100mA
- Galvanické oddělení 200V DC mezi vstupem, výstupem a skříní
- Rozsah provozní teploty -20 až +55°C
- Vlhkost Max. 95% bez kondenzace
- DC připojení Šroubové svorky
- Maximální průřez vodiče 13 mm² (AWG6)
- Hmotnost 1,3 kg
- Rozměry 130 x 186 x 70mm
Na stiahnutie:
Parametre
Technické parametre
Výrobca | Victron Energy |
---|---|
Výrobca | Victron Energy |
Systémové napätie meniča (V) | 24/12 V |
Výkon meniča (W) | 240 W |
