Konvertor DC/DC Orion-Tr 48/24V-12A 280W IP43 Izolovaný

DC/DC konvertor Orion-Tr 48/24V 12A IP43

Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V.

Izolované zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie, napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete (napríklad z alternátora alebo regulátora nabíjania).  Nevýhodou je mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.

  Vzdialené ovládanie

Vzdialené ovládanie zapnuté/vypnuté eliminuje potrebu spínača odolného vysokému prúdu na vstupnom vedení. Vstup pre vzdialené ovládanie môže byť spínaný nízkonapäťovým spínačom, alebo napríklad motorovým štart/stop vypínačom (viď manuál).

  Funkcia nabíjačky

Nastaviteľné výstupné napätie: tieto konvertory tak môžu byť použité aj ako nabíjačky napríklad pre nabíjanie 12 V štartovacie batérie, alebo pre prídavnú batériu v inak 24V systéme

  Paralelný chod

Všetky modely sú odolné proti skratu a môžu byť prevádzkované v paralelnom zapojení pre zvýšenie výstupného výkonu.
Počet jednotiek, ktoré môžu byť pripojené paralelne je neobmedzený.

  Odolnosť

Trieda ochrany proti vlhkosti a prachu IP43

  Rýchla a jednoduchá inštalácia

Pre napojenie káblov sú k dispozícii klasické skrutkové svorky, takže nebudete pre zapojenie konvertora potrebovať žiadne špeciálne konektory.
Pri inštalácii orientujte skrutkové svorky smerom nadol.

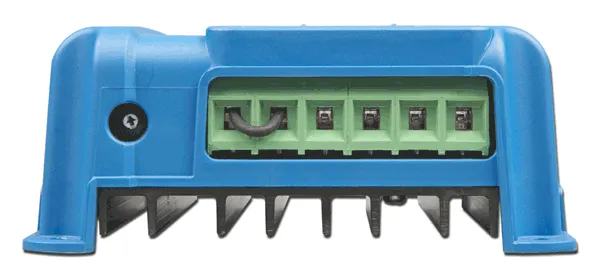

Skrutkové svorky
Vstupná poistka je na modeloch 12V a 24V

  Technické parametre:

• Rozsah vstupného napätia 32-70V
• Vypnutie pri napätí 28V
• Reštart pri napätí 30V
• Menovité výstupné napätie 24,2V
• Rozsah nastavenia výstupného napätia 20-30V
• Tolerancia výstupného napätia +/- 0,2V
• Výstupný šum 2mV rms
• Nepretržitý výstupný prúd pri výstupe napätia a 40°C 12A
• Maximálny výstupný prúd (10 s) pri výstupnom napätí 15A
• Skratový výstupný prúd 30A
• Nepretržitý výstupný výkon pri 25 °C 320W
• Nepretržitý výstupný výkon pri 40 °C 280W
• Účinnosť 89%
• Vypnutý prúd <80mA
• Galvanické oddelenie 200V DC medzi vstupom, výstupom a skriňou
• Rozsah prevádzkovej teploty -20 až +55 ° C
• Vlhkosť Max. 95% bez kondenzácie
• Pripojenie DC Skrutkové svorky
• Maximálny prierez vodiča 13 mm² (AWG6)
• Hmotnosť 1,3 kg
• Rozmery 130x186x70mm

  ​Certifikáty

Bezpečnosť EN60950
Emisie EN 61000-6-3, EN 55014-1
Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automobilová smernica ECE R10-4
