Popis produktu

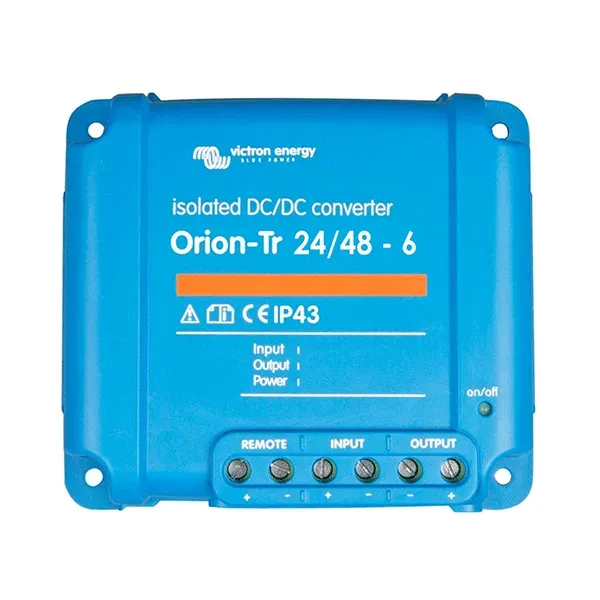

DC/DC konvertor Orion-Tr 24/48V 6A IP43
Pre napojenie káblov máte k dispozicíi skrutkovacie svorky, takže netreba pre zapojenie žiadne ďalšie špeciálne konektory. Pri inštalácií orientujte skrutky smerom dolu. Vstupná poistka je na modeloch 12V a 24V.
Izolované zdroje sú vhodné pre napájanie spotrebičov citlivých na rušenie, napríklad audio/video technika. Prerušujú aj zápornú vetvu napájania a nedovoľujú tak prenikaniu rušenia z predchádzajúcej časti siete (napríklad z alternátora alebo regulátora nabíjania). Nevýhodou je mierne vyššia cena a nižšia účinnosť v porovnaní s neizolovaným zdrojom.
Vzdialené ovládanie
Vzdialené ovládanie zapnuté/vypnuté eliminuje potrebu spínača odolného vysokému prúdu na vstupnom vedení. Vstup pre vzdialené ovládanie môže byť spínaný nízkonapäťovým spínačom, alebo napríklad motorovým štart/stop vypínačom (viď manuál).
Funkcia nabíjačky
Nastaviteľné výstupné napätie: tieto konvertory tak môžu byť použité aj ako nabíjačky napríklad pre nabíjanie 12 V štartovacej batérie, alebo pre prídavnú batériu v inak 24V systéme
Paralelný chod
Všetky modely sú odolné proti skratu a môžu byť prevádzkované v paralelnom zapojení pre zvýšenie výstupného výkonu. Počet jednotiek, ktoré môžu byť pripojené paralelne je neobmedzený.
Odolnosť
Trieda ochrany proti vlhkosti a prachu IP43
Rýchla a jednoduchá inštalácia
Pre napojenie káblov sú k dispozícii klasické skrutkové svorky, takže nebudete pre zapojenie konvertora potrebovať žiadne špeciálne konektory.
Pri inštalácii orientujte skrutkové svorky smerom nadol.

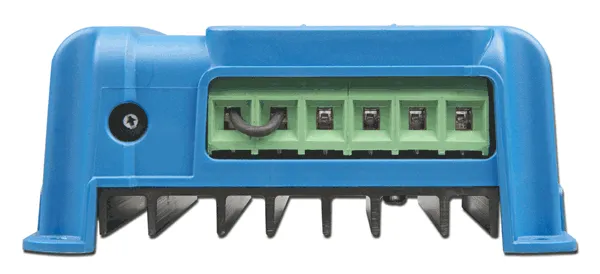

Skrutkové svorky
Vstupná poistka je na modeloch 12V a 24V
Technické parametre:
- Rozsah vstupného napätia 16-35V
- Vypnutie pri podpätí 14V
- Reštart pri podpätí 15V
- Menovité výstupné napätie 48,2V
- Rozsah nastavenia výstupného napätia 40-60V
- Tolerancia výstupného napätia +/- 0,2V
- Výstupný šum 2mV rms
- Nepretržitý výstupný prúd pri výstupe napätia a 40°C 6A
- Maximálny výstupný prúd (10 s) pri výstupnom napätí 8A
- Skratový výstupný prúd 25A
- Nepretržitý výstupný výkon pri 25°C 320W
- Nepretržitý výstupný výkon pri 40°C 280W
- Účinnosť 89%
- Vypnutý prúd <80mA
- Galvanické oddelenie 200V DC medzi vstupom, výstupom a skriňou
- Rozsah prevádzkovej teploty -20 až +55°C
- Vlhkosť Max. 95% bez kondenzácie
- Pripojenie DC Skrutkové svorky
- Maximálny prierez vodiča 13 mm² (AWG6)
- Hmotnosť 1,3 kg
- Rozmery 130x186x70mm
Certifikáty
Bezpečnosť EN60950
Emisie EN 61000-6-3, EN 55014-1
Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2
Automobilová smernica ECE R10-4
Parametre
Technické parametre
Výrobca | Victron Energy |
---|---|
Výrobca | Victron Energy |
Systémové napätie meniča (V) | 24/48 V |
Výkon meniča (W) | 280 W |
Váha vr. balenia | 1.3 kg |
