Regulátor WATTrouter Mx s meriacim modulom

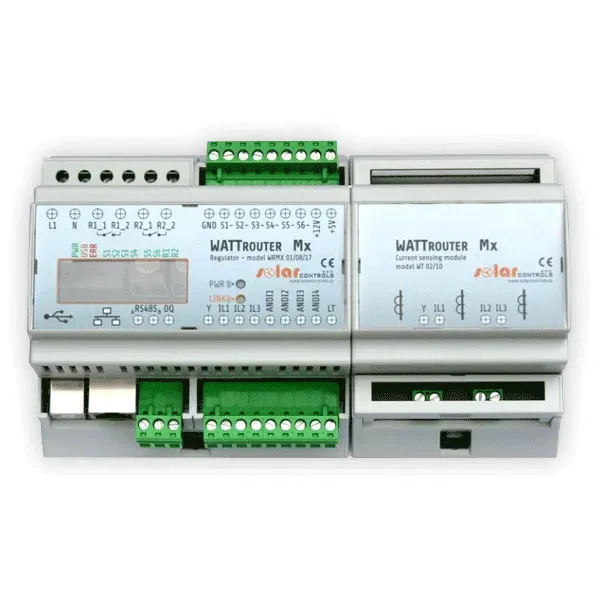

WATTrouter Mx je programovateľný regulátor vlastnej spotreby fotovoltických elektrární (ďalej len FVE) pracujúcich v režime zelený bonus, popr. obdobného postupu. Po správnej inštalácii a nastavení, regulátor dokonale optimalizuje vlastnú spotrebu elektriny vyrobenú vašou FVE. WATTrouter Mx sa skladá z meracieho modulu a vlastného regulátora.

Prúdový rozsah merania je 3x20A, trvalého zaťaženia 3x40A. Po správnej inštalácii a nastavení, regulátor dokonale optimalizuje využtie prebytkov energie vyrobených vašou FVE. Návratnosť zariadenia podľa výkonu FVE a možnostiam využitia vyrobenej energie môže byť len 4 mesiace!

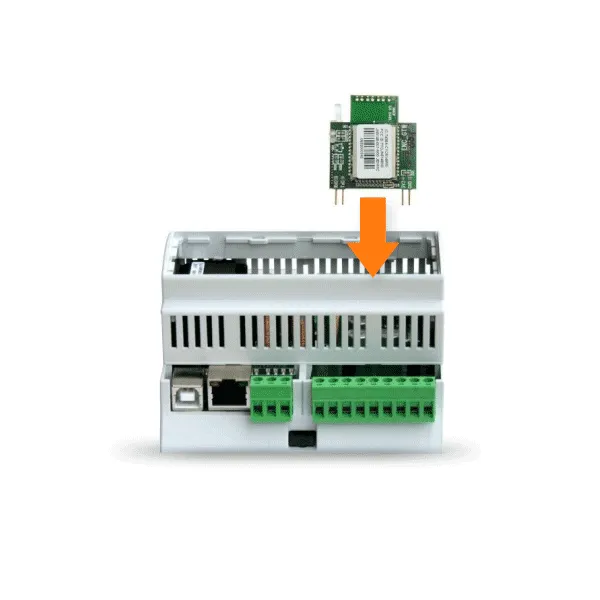

WATTrouter Mx ponúka 6 SSR výstupov s možnosťou plynulej regulácie tepelných spotrebičov, alebo PWM riadenie a 2 reléové výstupy. Obsahuje tiež možnosť inštalácie bezdrôtového modulu SC-Gateway, dokonalejšie časové plány, viacúčelové vstupy ANDI, integrovanú MicroSD kartu, ľahšiu montáž / demontáž vďaka rozpojitelným svorkovnicám. Je vhodný aj pre tie najnáročnejšie aplikácie.

  Vlastnosti

• WATTrouter Mx je úplne bezhlučný
• Integrovaná MicroSD karta
• Nastavenie pomocou USB, neba ethernetu (RJ45)
• Spínanie až 8 výstupov (2 reléových a 6 externých polovodičových reléový SSR) podľa nastaviteľných priorít.
• Trojfázové nepriame meranie veľkosti prúdu
• Denné, týždenné, mesačné a ročné štatistiky výroby, prebytku a spotreby (iba s aktivovanou SW nadstavbou)
• Jednofázová detekcia napätia pre určenie smeru prúdu na L1 a softvérová detekcie pre určenie smeru prúdu na L2 a L3

  Tichá prevádzka

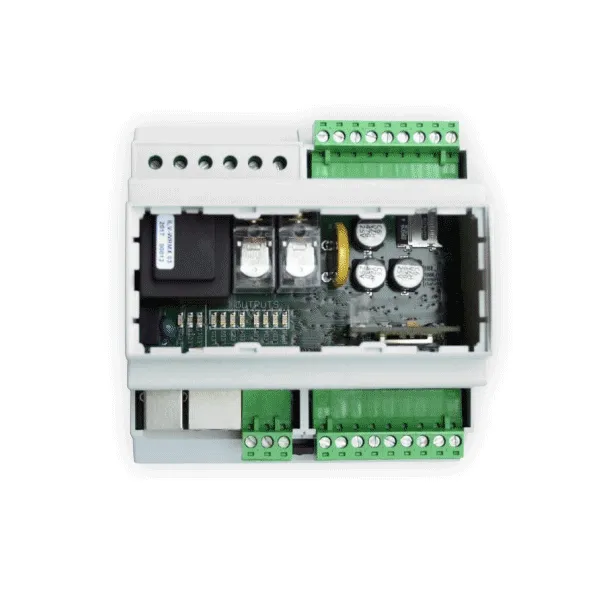

Regulátor je úplne bezhlučný, pretože výkonové triaky známe z WATTrouteru M boli nahradené SSR výstupmi, na ktoré sa pripájajú pasívne chladené výkonové SSR relé. Týmto odpadajú problémy s hlukom ventilátora, prašnosťou a ďalej s nutnosťou opravy regulátora pri prípadnom poškodení výkonových triákov skratom. Výkonové SSR možno tiež dimenzovať, ako podľa prúdovej zaťažiteľnosti, tak podľa možností chladenia.

  WATTrouter Mx zaisťuje nasledujúce funkcie

• Trojfázové nepriame meranie veľkosti prúdu.
• Jednofázová detekcia napätia pre určenie smeru prúdu na L1 a softvérová detekcie pre určenie smeru prúdu na L2 a L3.
• Vyhodnotenie činných výkonov v jednotlivých fázach pre stanovenie prebytku vyrobenej energie.
• Regulácia podľa súčtu výkonov (sumárneho prebytku) zo všetkých troch fáz alebo podľa prebytku v každej fáze.
• Spínanie až 8 interných výstupov (2 reléových a 6 externých polovodičových SSR relé) podľa nastaviteľných priorít.
• Optimálne využitie prebytkov z FVE v SSR výstupoch proporcionálnom synchrónnym spínaním ohmické záťaže v súlade s európskymi normami EN 61000-3-2 a EN 61000-3-3.
• Veľmi krátka priemerná dynamická odozva regulátora (do 10 s)
• Voliteľný program CombiWATT pre spínanie záťaží v kombinovanom režime prebytok FVE + nízky tarif (Vhodný predovšetkým pre ohrev TÚV a napr. Aj pre bazénové filtrácie).
• Vstup pre signál nízkeho tarifu (nočný prúd) pre funkciu CombiWATT (kombinovaný režim prevádzky).
• 4 viacúčelové vstupy ANDI pre konfigurovateľné pripojenie externých prúdových meracích transformátorov, impulzných výstupov externých elektromerov a analógových snímačov NTC a PT1000.
• Vstup DQ pro připojení až 4 digitálních teplotních čidel DS18x20
• Oddelený merací modul a regulátor pre jednoduchšiu inštaláciu do existujúcich domových rozvodov.

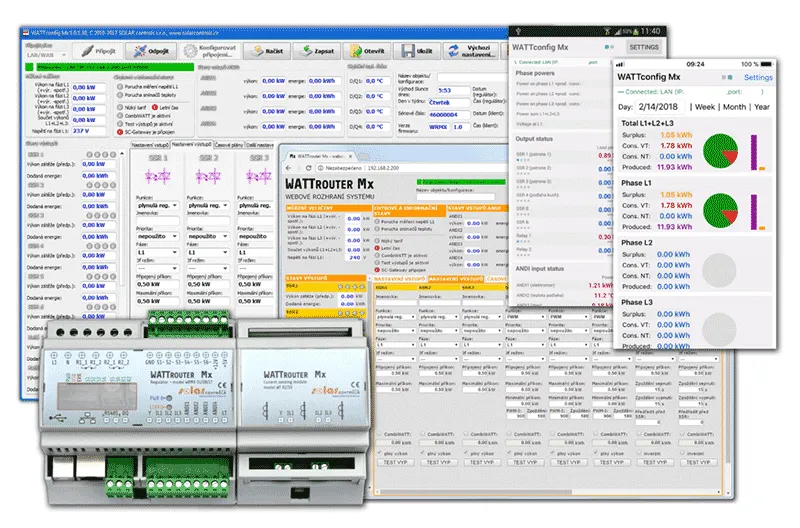

• Softvér WATTconfig ECO pre MS Windows XP a vyšší zaisťuje komfortné nastavenie a sledovanie činnosti regulátora pomocou rozhrania USB.
• Integrované webové rozhranie umožňujúce pohodlné nastavenie a sledovanie činnosti regulátora pomocou bežného internetového prehliadača.
• Modul reálneho času zálohovaného lítiovou batériou pre pokročilé riadenie výstupov aj funkcia CombiWATT.
• Časové plány pre výstupy.
• Denné, týždenné, mesačné a ročné štatistiky výroby, prebytkov a spotreby (iba s aktivovanou SW nadstavbou).
• Integrovaná MicroSD karta
• Možnosť aktualizácie firmvéru.

  Ku sprevádzkovaniu plynulej regulácie spotrebiča (napr. Bojlera) podľa prebytku, je u WATTrouteru Mx vždy nutné dokúpiť aspoň jedno výkonové polovodičové relé - SSR.

WATTrouter sa skladá z meracieho modulu a vlastného regulátora. Nastavenie regulátora sa vykonáva z osobného počítača (notebook, mininotebook, popr. stolové PC) pomocou USB  rozhrania.

  Technické parametre

• Prúdový merací rozsah: 0 - 20A
• Prúdová zaťažiteľnosť meracieho modulu: 0 - 40A
• ​Vzdialenosť regulátora a polovodičového relé: <10 m
• Pracovná poloha: ľubovoľná
• Upevnenie regulátoru: DIN 35mm alebo 2 skrutky s polkruhovou či zápustnou hlavou s priemerom do 6mm.
• Merací modul: DIN 35mm alebo 1 skrutka s polkruhovou či zápustnou hlavou s priemerom do 6mm
• Kategória prepätia: III
• Elektrická pevnosť: 4 kV/1 min (napájanie (L1, N) Výstup, výstup - výstup,
• Napájanie - prúdový vstup, SSR výstup ai. (GND, I_L ...,LT, FB ..., S +, S1-, S2-, S3-, S4-))
• Stupeň znečistenia: 2
• Teplotný rozsah prevádzky: -20°C do + 40°C
• Teplotný rozsah skladovanie: -40°C do + 80°C
• Istenie: B6a
• Krytie: regulátor aj merací modul: IP 20
• Rozmery: 70x110x64mm
• Hmotnosť Regulátora: 350g
• Merací modul: 100g
• Hlučnosť: (vrátane výkonových SSR) Iba pasívne chladenie, u výkonových SSR je nutné zaistiť dostatočný odvod tepla.
• Batérie pre zálohovanie reálneho času: CR2032 lítium, výdrž zvyčajne> 6 rokov
• Záručná doba: 24 mesiacov
• Napájacie napätie: 230V, 50Hz
• Spotreba elektrickej energie: režim stand-by <3VA
• Spotreba elektrickej energie: 1 reléový výstup 0,4W
• Spotreba elektrickej energie: všetky výstupy
• Zopnuté a zaťažené max. dovolenými prúdmi: 4W (do tejto hodnoty nie sú započítané spínacie straty výkonových SSR)
• Prúdový merací rozsah: 0-20A (± 5%), 50Hz (± 5%)
• Napäťový merací rozsah: 230V (± 5%), 50Hz (± 5%)
• Prúdová zaťažiteľnosť meracieho modulu: 0-40A (± 5%), 50 Hz (± 5%)
• Presnosť merania činného výkonu: 5% ± 0,05kW
