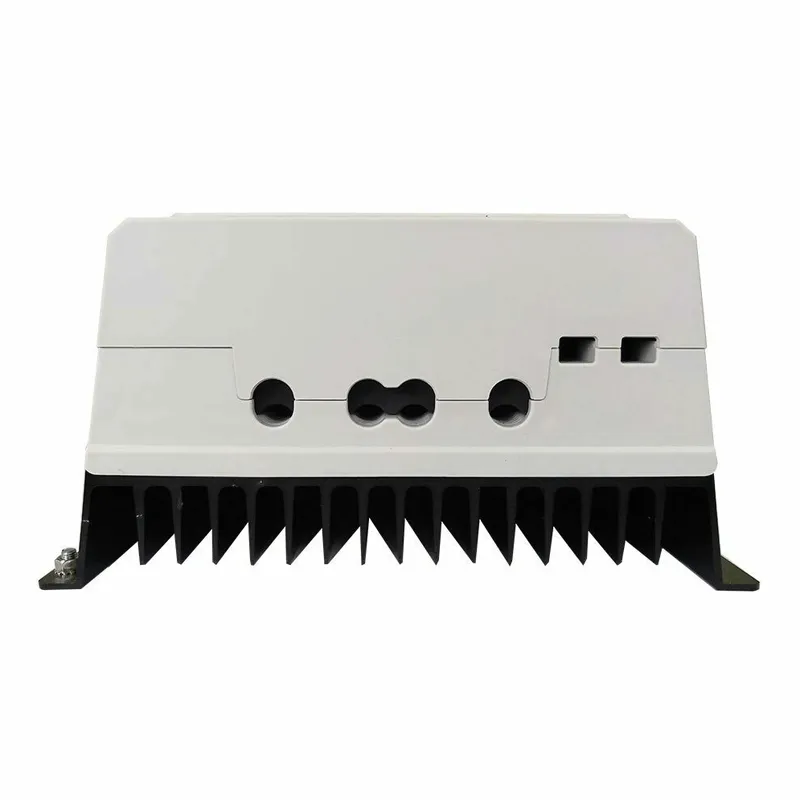

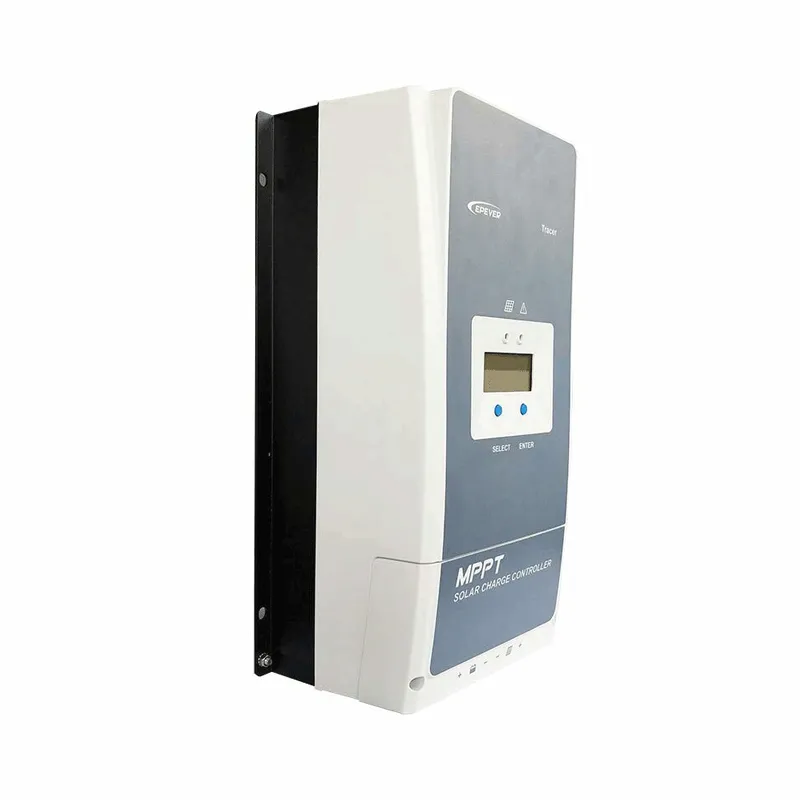

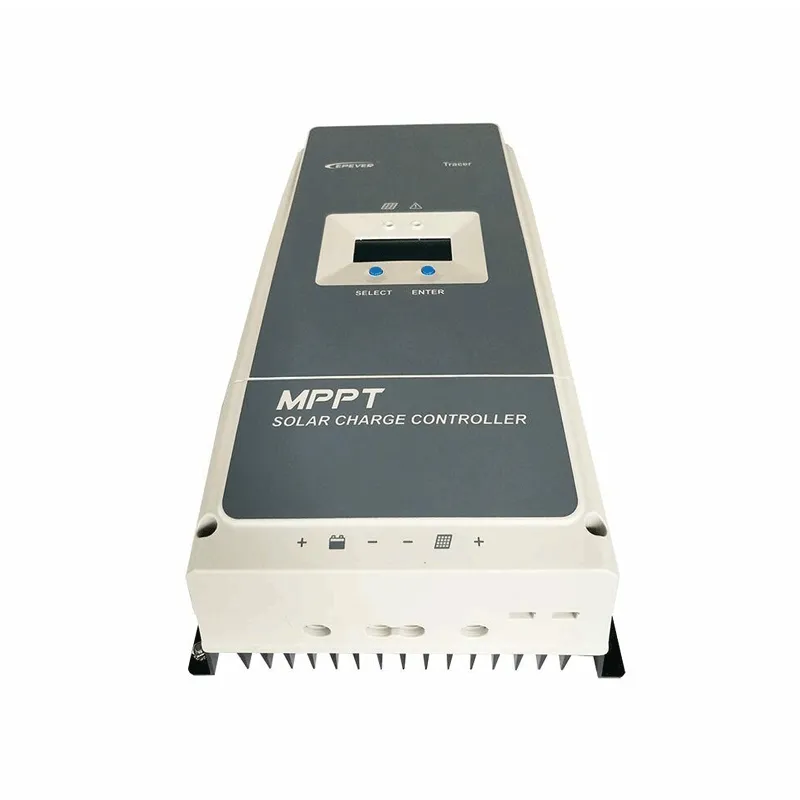

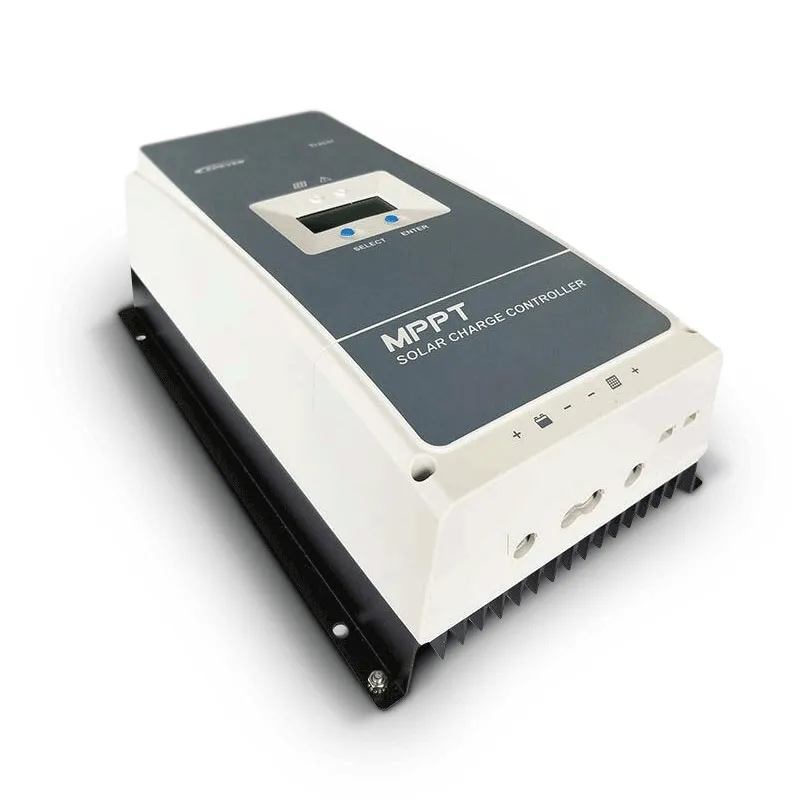

Výkonný solárny MPPT regulátor EPsolar Epever Tracer 5420AN 50A 200VDC

Nová generácia výkonného solárneho regulátoru Epsolar prináša vysokú kvalitu a maximálnu výbavu pre fotovoltaické systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní u väčších ostrovných a hybridných systémov.

Regulátor má integrovaný multifunkčný displej pre jednoduchý monitoring systému a prípadné nastavenia prevádzkových parametrov vrátane kontrolných LED diód.

Funkcie

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže zpracovať na nižšie napätie a vyšší prúd a to s vysokou účinnosťou. Môžeme tak použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iontovými batériami.

Technológia

Regulátor z rady Tracer AN založený na technológii viacfázového synchrónneho usmernenia (MSRT) a pokročilom riadiacom algoritme MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkone, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.

Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zabezpečuje efektívne sledovanie, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže produkty Tracer AN môžu v akejkoľvek situácii rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.

Maximálny výkon solárnych panelov vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 50A čo zodpovedá výkonu panelu 625 Wp ak máte 12V batériu, 1250 Wp ak máte 24V batériu, alebo 2500Wp ak máte 48V batériu.

V prípade že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

Maximálne vstupné napätie solárnych panelov

Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor Nezamieňajme za napätie panela v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 200V - Prekročenie tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25 °C.

Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25°C (napätie v záťaži Vmpp maximálne 144V)!

Ak si nie ste istí s voľbou vhodného regulátora a ideálnym zapojením solárnych panelov, neváhajte nás kontaktovať.

Monitoring a nastavenie

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitoring môžete vykonávať tiež vo vašom PC, budete k tomu potrebovať len EPsolar USB komunikačný kábel a softvér, ktorý si môžete zadarmo stiahnuť. Monitorovať a nastavovať môžete tiež pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01.

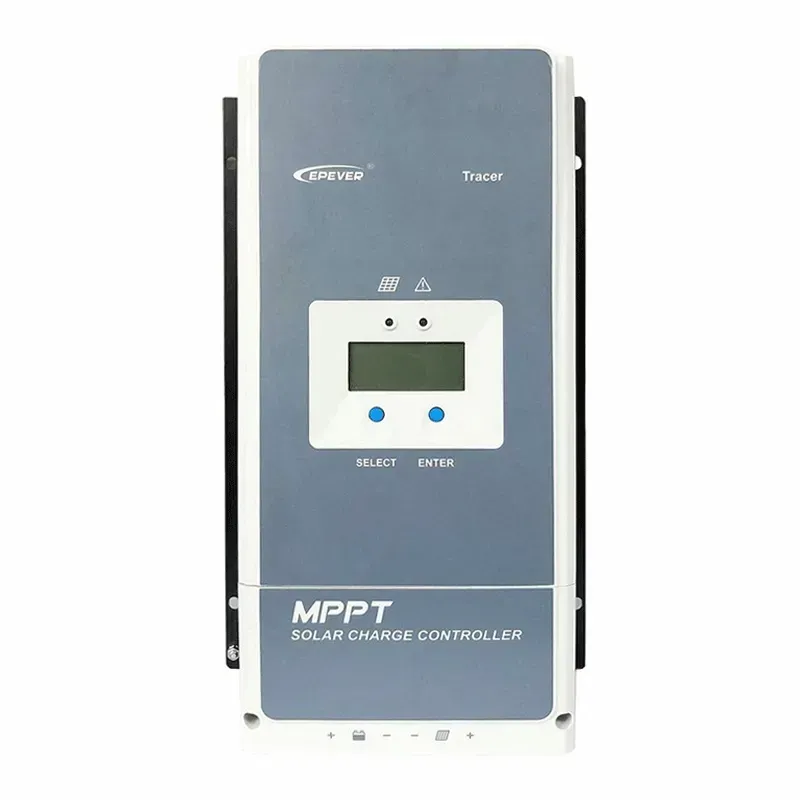

Popis regulátoru

1. LED indikátor nabíjania
2. Tlačidlo SELECT ( "VYBRAŤ")
3. Poistka

4. Svorka uzemnenia

5. Otvory pre skrutku veka M4
6. Indikátor alarmu obrátenej polarity FV

7. Generátor a záťažové relé aktívne

8. Port RTS - externý teplotný senzor

9. Port RS485 (5 V DC / 200 mA)

10. Relé funkcie / generátora zapnuté

11. Port RBVS - napäťový senzor

12. Riadenie oneskorenia záťaže

13. Relé distribučná sieť / generátor vypnuté

14. Svorky pre fotovoltaické panely

15. Svorky batérie

16. Tlačidlo ENTER ( "ZADAŤ")

17. LCD

18. LED indikátor poruchy


Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronické ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjaniu a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšiu a spoľahlivejšiu prevádzku solárneho systému po dlhšiu dobu.

Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. Solárna RV, domáce systémy, terénne monitorovanie, atď.

Základné vlastnosti

• Certifikácia CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zabezpečenie čo najdlhšej životnosti výrobku
• Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až 99,5%

• Maximálna účinnosť prenosu DC / DC, až 98,7%

• Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas

• Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP

• Široký rozsah prevádzkového napätia MPP

• Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu

• Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľné

• Funkcia kompenzácie teploty batérie

• Záznam energie v reálnom čase a štatistická funkcie

• Funkcia automatického zníženia výkonu pri prekročení teploty

• Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjania a vybíjania

• Podpora až 8 jednotiek v rade pre rozšírenie systému

• Signál externého záťažového spínača riadiaceho záťažové relé k realizácii diverzifikovaných režimov pracovného zaťaženia

• Prvé a druhé odpojenie ovládania záťaže, obsahuje dva relé kontakty

• Dizajn automatického riadenia funkcie a relé generátora

• Automaticky riadené relé sieť / generátor uľahčujúce vytvorenie hybridného systému napájania

• Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätie batérie

• Izolovaný port RS-485 s výstupom 5V DC / 200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania

• Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru.


Technické parametre

• Menovité napätie: 12/24/36/48
• Rozsah napätia batérií: 8V～68 V
• Typ batérie: Hermeticky uzavretá/gelová/zaplavená/užívateľská

• Poistka batérie: 80A/58V

• Menovitý nabíjací prúd: 50A

• Menovitý nabíjací výkon: 625W/12V, 1250W/24V, 1875W/36V, 2500W/48V

• Max. napätie FV otvoreného obvodu: 200V, 180V

• Rozsah MPP napäta: ～144 V

• Účinnosť MPPT: ≥ 99.5%

• Účinnosť prevodu: max. 98.7%

• Koeficient kompenzácie teploty: －3 mV/℃/2 V

• Vlastná spotreba: 98 mA/12 V; 60 mA/24 V; 50 mA/36 V; 46 mA/48 V

• Uzemnenie: Uzemnenie záporných pólov

• Relé: Menovitá hodnota: 5A/30 VDC; Max. hodnota: 0.5A/60VDC

• Rozhranie: RS485 (RJ45)

• Čas podsvietenia LCD: prednastavené: 60S, rozpätie: 0～999 S

• Rozmery: 261 × 216 × 119 mm

• Váha: 3,5 kg​
