Regulátor nabíjania PWM Victron Energy LCD a USB 12/24V 20A

PWM regulátor nabíjania Victron Energy s LCD displejom a dvoma USB výstupmi

Nový PWM solárny regulátor od Victron Energy s plnou 5 ročnou zárukou.

Tento PWM regulátor je určený pre malé ostrovné solárne systémy. Pre nabíjanie 12V batérie musí mať solárny panel 36 článkov, alebo pre nabíjanie 24V batérie musí mať panel 72 článkov a maximálny prúd 20A.

Nie je možné skombinovať daný regulátor s optimizérmi, v prípade takejto kombinácie hrozí nenávratné poškodenie regulátora.

  Možnosti

• Pri 12V batérií je možné pripojiť panel s maximálnym výkonom do 2x175Wp (paralelné zapojenie).

• Pri 24V batérií je možné pripojiť panel s maximálnym výkonom do 700Wp (dva 175Wp panely zapojené do série - dve paralelné vetvy).

  Výhody

• Veľmi jednoduchá a nenáročná inštalácia a spoľahlivá prevádzka

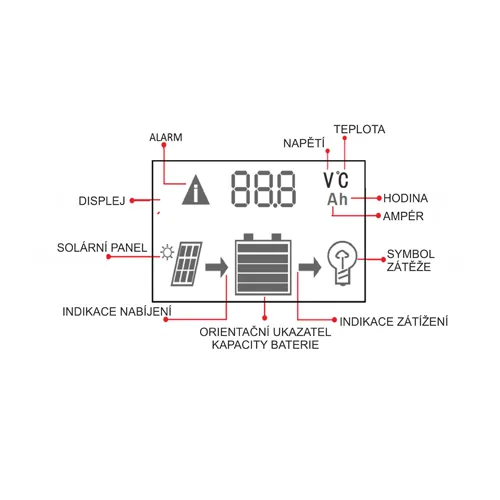

• Vstavaný prehľadný LCD displej pre sledovanie stavu a nastavenie parametrov

  Napájanie DC spotrebičov

• Nadmernému vybitiu akumulátora možno zabrániť pripojením všetkých DC záťaží na DC výstup regulátora (svorka vpravo).
• DC výstup odpojí záťaž, keď je batéria vybitá na prednastavené napätie. Opätovne automaticky záťaž pripojí, akonáhle dôjde k aspoň čiastočnému dobitiu batérie.
• Pripojovacie a odpojovacie napätia sú nastaviteľné.
• Na DC výstup nepripájajte menič napätia - ten pripojte priamo k batérii.

  Programovateľný algoritmus nabíjania batérie

Predprogramované algoritmy pre olovené batérie AGM, GEL, kvapalinové alebo LiFePO4 (iba batérie s interným BMS)

  Dve 5 voltové USB výstupy

USB výstup môžete využiť napr. pre nabitie vášho mobilného telefónu a pod.
Maximálny prúd (oba výstupy v kombinácii): 2A

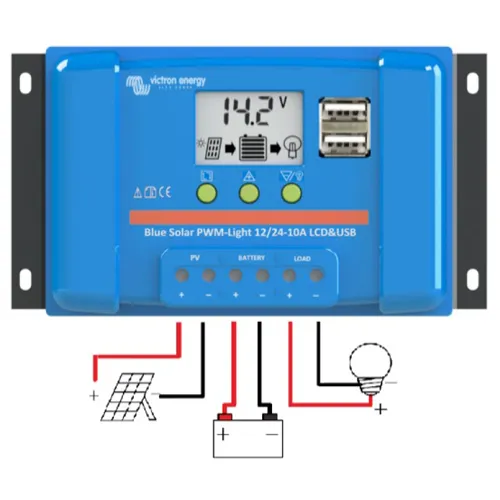

  Jednoduchá inštalácia

1. Pripojte batériu - plus a mínus.
2. Pripojte solárne pole - plus a mínus.
3. Pripojte záťaž - plus a mínus.

Pri odinštalácii platí opačné poradie.

  Nedodržanie tohto poradia môže poškodiť regulátor nabíjania BlueSolar PWM!

  Inštalácia

1. Pred prvou inštaláciou sa uistite, že je batéria nabitá.
2. Kábel k batérii by mal byť čo najkratší, aby sa minimalizovali straty.
3. Regulátor je vhodný iba pre olovené a LiFePO4 batérie.
4. Regulátor nabíjania je vhodný iba pre reguláciu solárnych panelov. Nikdy nepripájajte iný nabíjací zdroj do solárneho regulátora.

  Technické parametre

• Napätie batérie: 12/24V
• Menovitý nabíjací prúd: 20A
• Automatické odpojenie záťaže: Áno
• Maximálne napätie: 28V/55V
• Vlastná spotreba: < 10 mA
• Výstup záťaže: Ručné ovládanie + nízkonapäťové odpojenie + časovač
• Ochrana proti preťaženiu: batérie, skratu, teploty
• Ochrana proti preťaženiu: Vypne po 60 sekundách v prípade 130% preťaženia, Vypne po 5 sekundách v prípade 160% preťaženia, Vypne okamžite v prípade skratu
• Prevádzková teplota: -35 do +60°C
• Vlhkosť: max. 95%
• Napätie absorbcie: Výrobné nastavenie 14.4V/28.8V
• Plávajúce napätie: Výrobné nastavenie 13.7V/27.4V
• Nízkonapäťové zaťaženie odpojenia: Výrobné nastavenie: 11.2V/22.4V
• Nízkonapäťové zaťaženia znovupripojenia: Výrobné nastavenie: 12.6V/25.2V
• USB napätie: 5V
• USB prúd: 2A (celkom z 2 výstupov)
• Ochrana: IP20
• Rozmer svorky: 6 mm² / AWG10 16 mm² / AWG6
• Hmotnosť: 0.15 kg
• Rozmery: 96 x 169 x 36 mm ​
