Menič Victron Quattro 48V 15000VA/200A-100A/100

Menič Victron Quattro 48V 15000VA/200A-100A/100

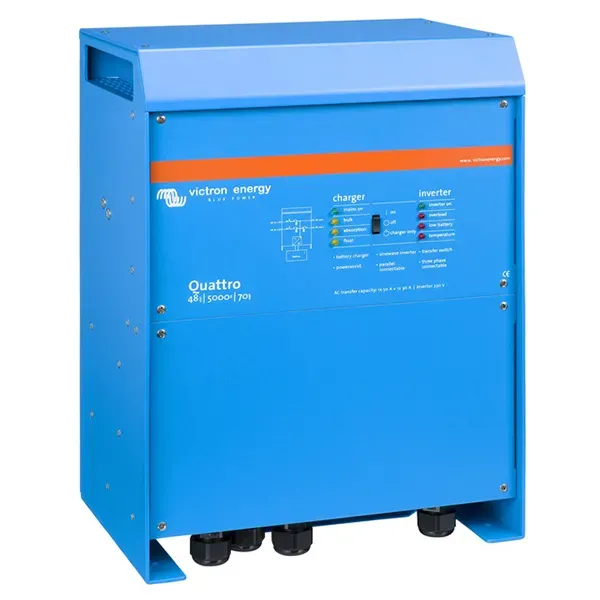

Menič / nabíjač Quattro je výkonný DC-AC striedač / invertor / s čisto sínusovým výstupným napätím, so sofistikovanou adaptívnou nabíjačkou batérie a ultra rýchlym prepínačom slučky napájania / bypassu /. Striedač je umiestnený v hliníkovom kompaktnom kryte.

Meniče Victron sú štandardne v továrenskom nastavení, ktoré je pre máloktorého používateľa vhodné. Nesprávne nastavenie môže viesť k nefunkčnosti systému až k zničeniu batérií.

Pri kúpe odporúčame obrátiť sa na našu technickú podporu prostredníctvom e-mailu: podpora@ecoprodukt.sk s požiadavkou o profesionálne nastavenie.

Tieto služby pri kúpe u nás poskytujeme zdarma.

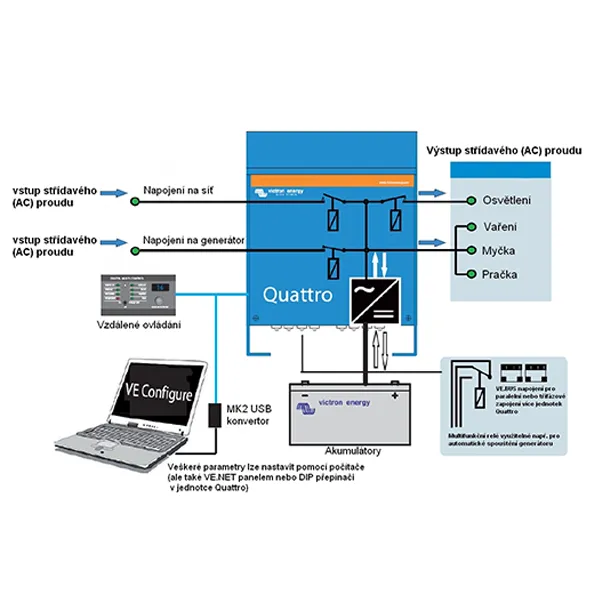

  Dva AC vstupy

Quattro je vybavené dvoma navzájom nezávislými AC vstupmi (hlavný rozdiel oproti rade MultiPlus) ako sieť a generátor alebo dva generátory. Zariadenie je schopné sa v prípade potreby automaticky pripojiť k zdroju, ktorý je práve k dispozícii.

  Dva AC výstupy

Quattro je štandardne vybavené dvoma AC výstupmi. Hlavným výstup je vybavený funkciou, ktorá zaistí dodávky energie bez prerušenia. Quattro prevezme napájanie pripojených spotrebičov v prípade výpadku siete alebo generátora. To sa deje tak rýchlo (menej než 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú aj naďalej fungovať bez prerušenia.
Druhý výstup je pod napätím len vtedy, keď AC je k dispozícii na jednom zo vstupov quattro. Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, klimatizácia, elektrická rúra je možné pripojiť k tomuto výstupu.

  Prakticky neobmedzený výkon vďaka paralelnej prevádzky

Paralelne môže pracovať až 6 jednotiek Quattro. Šesť jednotiek 48/10000/140, napríklad poskytuje až 54 kW / 60 kVA výstupného výkonu s nabíjacou kapacitou akumulátorov až 840 A.

  Trojfázová prevádzka

Tri jednotky rovnakého modelu môžu byť zostavené do trojfázového výstupu. Ale to nie je všetko: až 10 trojfázových zostáv (spolu teda 30 jednotiek) môže byť paralelne prepojené a poskytnúť tak výstupný výkon až 270 kW / 300 kVA s nabíjacou kapacitou akumulátorov až 4 000 A.

  PowerControl - obmedzenie preťaženia zdroja striedavého (AC) prúdu

Quattro je veľmi silná nabíjačka akumulátorov. Je schopná odoberať veľké množstvo prúdu z generátora alebo siete (až 16 A u každej jednotky modelu 48/5000/70 pracujúce pri 230 V na strane striedavého prúdu). Na každom vstupe striedavého prúdu možno nastaviť limit maximálneho odberu energie na zabránenie preťaženiu zdroja striedavého (AC) prúdu.

  Unikátne vlastnosti funkcie PowerAssist

Povyšuje funkciu PowerControl na ďalšiu úroveň. Zamedzí preťaženiu výkonovo obmedzeného striedavého (AC) zdroja prúdu. Ak by malo dôjsť k preťaženiu zdroja prúdu bude v prvom rade automaticky znížený nabíjací prúd batérie. V druhom rade potom dochádza k posilneniu výstupného výkonu pripojeného generátora alebo miestneho napájania (napr. prúdovo obmedzené el. prípojky) výkonom odoberaným z akumulátorov.

  Solárna energia

Striedavý (AC) prúd je k dispozícii aj v prípade zlyhania sieťového zdroja

Quattro môže byť s výhodou využiť v off-grid systémoch so solárnymi panelmi alebo inými alternatívnymi zdrojmi energie.

  Štyri etapy nabíjania adaptívne nabíjačkou s dvoma výstupmi pre nabíjanie akumulátorov

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu a typu akumulátora, a pridáva štvrtú fázu udržiavacie nabíjanie. Okrem tohto Quattro umožňuje nabíjať druhý pomocný akumulátor pomocou nezávislého výstupu dobíjanie určeného napr. pre štartovací akumulátor generátora (iba 12 a 24 V modely).

  Technické parametre

• PowerControl / PowerAssist: Áno
• Prepínač integrovaného prenosu: Áno
• Vstupy striedavého prúdu (2x): Rozsah vstupného napätia: 187 - 265 VAC, Vstupná frekvencia: 45 - 65 Hz

Menič

• Rozsah vstupného napätia (VDC): 9,5 - 17 V 19 - 33 V 38 - 66 V
• Výstupné napätie: 230 VAC ± 2%
• Frekvencia: 50 Hz ± 0,1%
• Riadiaci výstupný výkon pri 25 ° C (VA): 15000
• Riadiaci výstupný výkon pri 25 ° C (W): 12000
• Riadiaci výstupný výkon pri 40 ° C (W): 10000
• Riadiaci výstupný výkon pri 65 ° C (W): 7000
• Špičkový výkon (W): 25000
• Maximálna účinnosť (%): 96
• Výkon nulového zaťaženia (W): 80
• Výkon nulového zaťaženia v režime AES (W): 50
• Výkon nulového zaťaženia v režime vyhľadávania (W): 30

Nabíjačka

• Nabíjacie napätie „absorpcia“ (VDC): 57,6
• Nabíjacie napätie „float“ (VDC): 55,2
• Režim ukladania (VDC): 52,8
• Nabite aktuálnu domovú batériu (A): 200
• Nabite aktuálnu štartovaciu batériu (A): 4 (iba modely 12V a 24V)
• Senzor teploty batérie: Áno

Všeobecne

• Pomocný výstup (A): 50
• Programovateľné relé: 3x
• Ochrana: a-g
• Komunikačný port VE.Bus: Pre paralelnú a trojfázovú prevádzku, vzdialené monitorovanie a integráciu systému
• Všeobecný účel com. port: 2x
• Diaľkové zapínanie a vypínanie: Áno
• Spoločné vlastnosti: Prevádzková teplota: -40 až + 65 °C, Vlhkosť (nekondenzujúca): max. 95%

Ochranný kryt

• Materiál a farba: hliník (modrá RAL 5012)
• Kategória ochrany: IP 21
• Batériový pripojenie: Štyri skrutky M8 (2 plus a 2 mínus pripojenia)
• 230 V AC pripojenie: Skrutky M6
• Hmotnosť (kg): 72
• Rozmery (mm): 572 x 488 x 344

​
